10.13. Замена тормозных шлангов

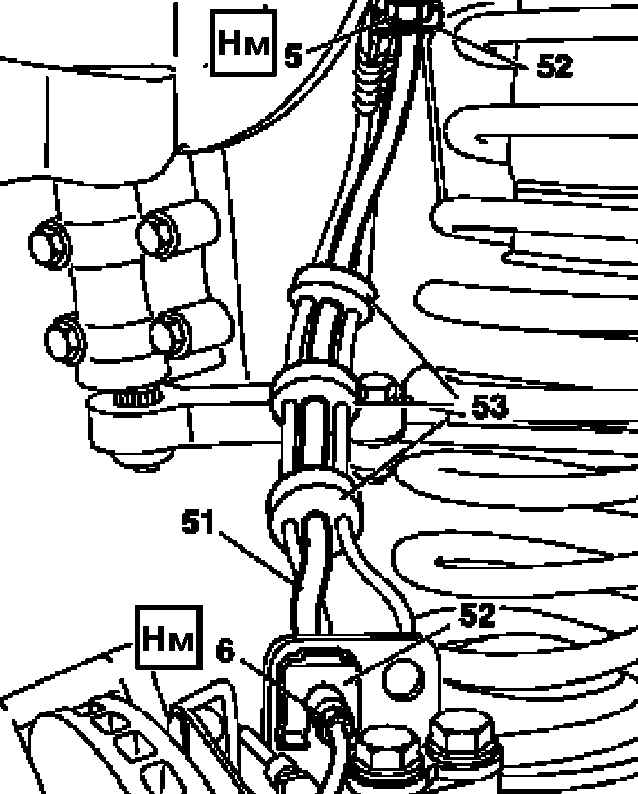

Схема прокладки передних тормозных шлангов

5, 6 — Тормозные линии
51 — Тормозной шланг
52 — Фиксаторы

53 — Резиновые держатели

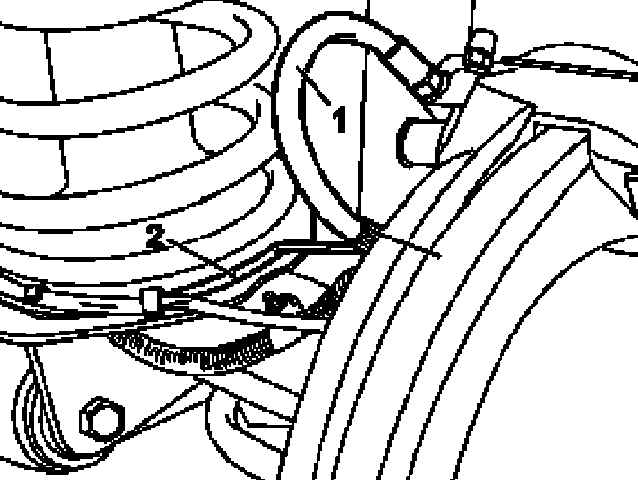

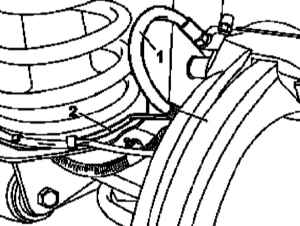

Схема прокладки задних тормозных шлангов (для моделей с дисковыми тормозными механизмами задних колес)

1 — Тормозной шланг

2 — Тормозная линия

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините от шланга (51) тормозные линии (5 и 6), - сразу же заглушите оба открытых конца.

Постарайтесь не допустить чрезмерного опускания жидкости в резервуаре ГТЦ!

  1. Снимите фиксаторы (52) и высвободите шланг из резиновых держателей (53).
  2. Отсоедините линию (2) от шланга (1).
  3. Установка производится в обратном порядке.
  4. В заключение прокачайте тормозную систему (см. Раздел Прокачка тормозной системы).
