10.17. Ремонт суппорта фиксированного типа

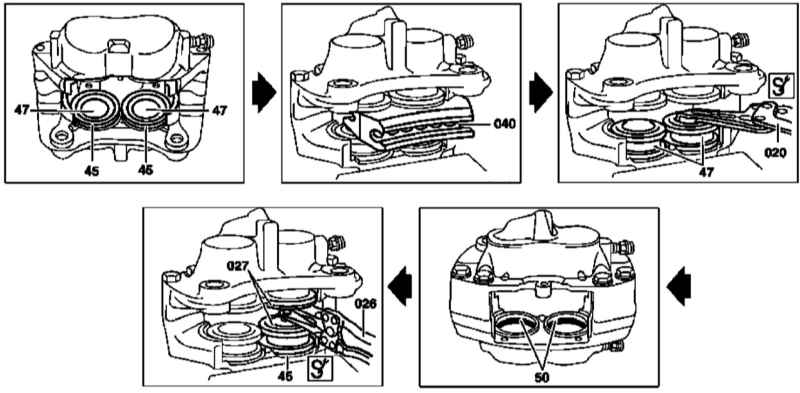

Конструкция суппорта фиксированного типа (тормозные механизмы передних колес)

45 — Пыльники
47 — Поршни
50 — Манжеты
020 — Щипцы для вращения поршней

026 — Щипцы
027 — Пластины
040 — Металлический сегмент

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите суппорт (см. Раздел Снятие и установка суппортов тормозных механизмов).
  2. При помощи щипцов (026) и подходящей пластины (027) отогните пыльники (45).
  3. Заправьте в суппорт металлический сегмент (040), затем, подав сжатый воздух, отожмите поршни (47) до упора в цилиндры.

В качестве сегмента может быть использован обломок тормозного диска.

  1. При помощи специальных щипцов (020) извлеките поршни из цилиндров.
  2. Визуально оцените состояние рабочих поверхностей поршней и цилиндров. В случае необходимости замените суппорт.
  3. Извлеките из канавок в цилиндрах манжеты (50).
  4. Установка производится в обратном порядке, - перед посадкой смажьте НОВЫЕ манжеты (50) свежей тормозной жидкостью.
