10.19. Снятие и установка компонентов тросового привода стояночного тормоза

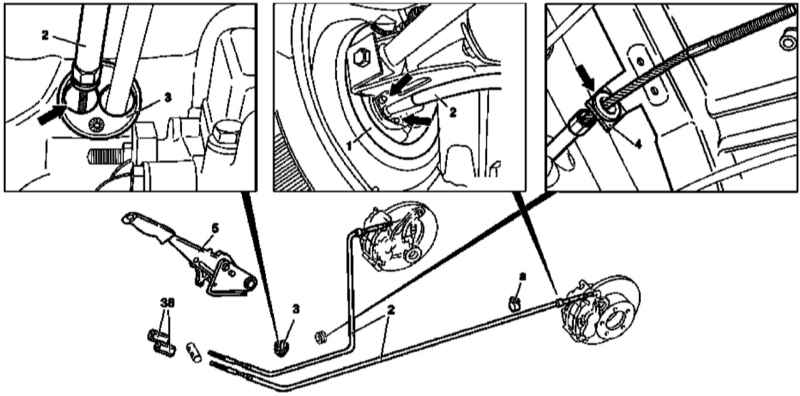

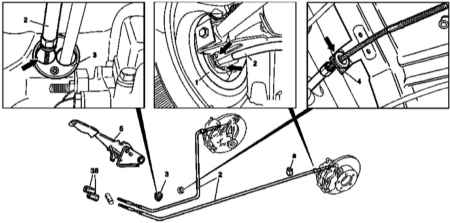

Конструкция тросового привода стояночного тормоза (1 из 2)


1 — Несущая пластина 2 — Приводные тросы 3 — Резиновая проходная втулка 4 — Кронштейн	5 — Рычаг взведения стояночного тормоза 38 — Регулировочные гайки а — Фиксаторы

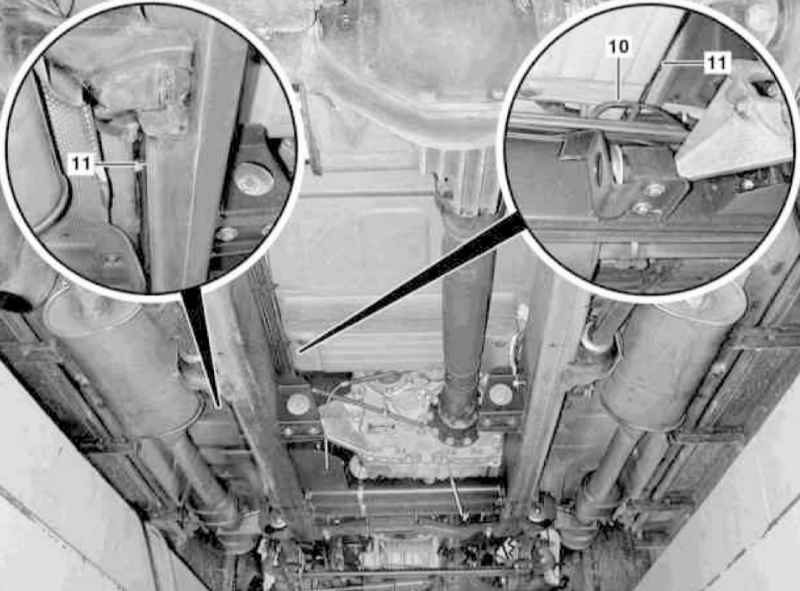

Конструкция тросового привода стояночного тормоза (2 из 2)


11 — Фиксаторы

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите крышку рычага взведения стояночного тормоза (5).
Снимите центральную консоль и левую боковую панель ее отделки (см. Главу Кузов).
Отверните регулировочные гайки (38).
Снимите башмаки стояночного тормоза (см. Раздел Замена башмаков стояночного тормоза).
Отпустите крепеж фиксации приводного троса (2) к несущей пластине (1).
Отпустите фиксаторы (а) крепления тросов (2) к днищу автомобиля.
Высвободите тросы (2) из проходной втулки (3) в днище.
высвободите тросы (2) из опорного кронштейна (4).
Тщательно протрите все компоненты и визуально оцените их состояние. В случае необходимости произведите замену.
Установка производится в обратном порядке, - обратите внимание на разницу в длине тросов. С целью облегчения пропускания тросов (2) в отверстия в проходной втулке (3) смажьте их мыльным раствором. Резьбовую часть крепежа фиксаторов крепления тросов к днищу смажьте антикоррозионным составом.
В заключение отрегулируйте привод стояночного тормоза (см. Раздел Регулировка привода стояночного тормоза).
