11.2. Передняя подвеска

Общие сведения

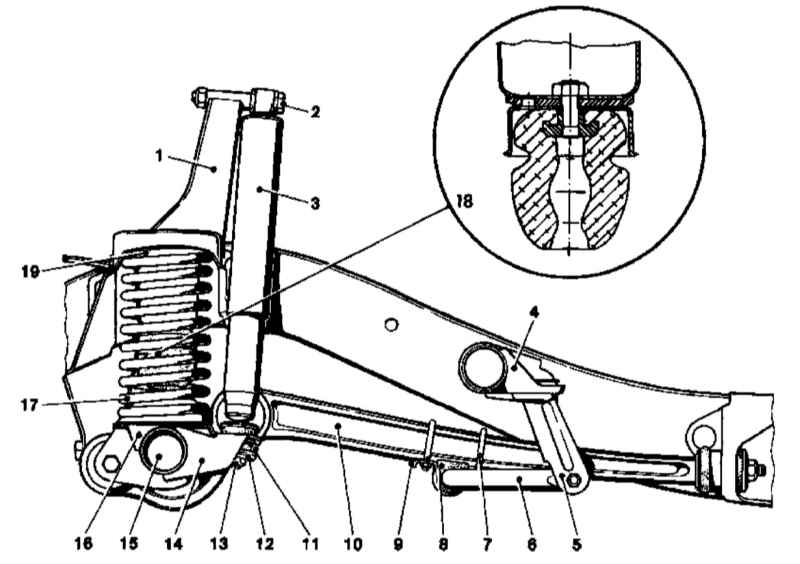

Схема организации передней подвески (см. также иллюстрацию Детали установки сборки переднего моста)

1 — Опора амортизатора
2 — Крепежный болт
3 — Амортизатор
4 — Опорный кронштейн стойки стабилизатора поперечной устойчивости
5 — Стойка стабилизатора поперечной устойчивости
6 — Штанга стабилизатора поперечной устойчивости
7 — Крепежный хомут
8 — Резиновая втулка
9 — Кронштейн
10 — Продольный рычаг
11 — Резиновая опора амортизатора
12 — Пластина
13 — Крепежная гайка
14 — Опорный кронштейн амортизатора
15 — Рукав моста
16 — Нижняя тарелка винтовой пружины
17 — Винтовая пружина
18 — Резиновый буфер
19 — Верхняя тарелка пружины

Передняя подвеска независимая с неразрезным мостом, организована посредством телескопических амортизаторов, отдельно установленных винтовых пружин, продольных рычагов, диагональной штанги и стабилизатора поперечной устойчивости.
