11.4. Рулевое управление

Общая информация

Рулевой привод организован по схеме «трапеция» посредством гидроусиленной червячной передачи с циркулирующими шариками и травмобезопасной регулируемой рулевой колонки.

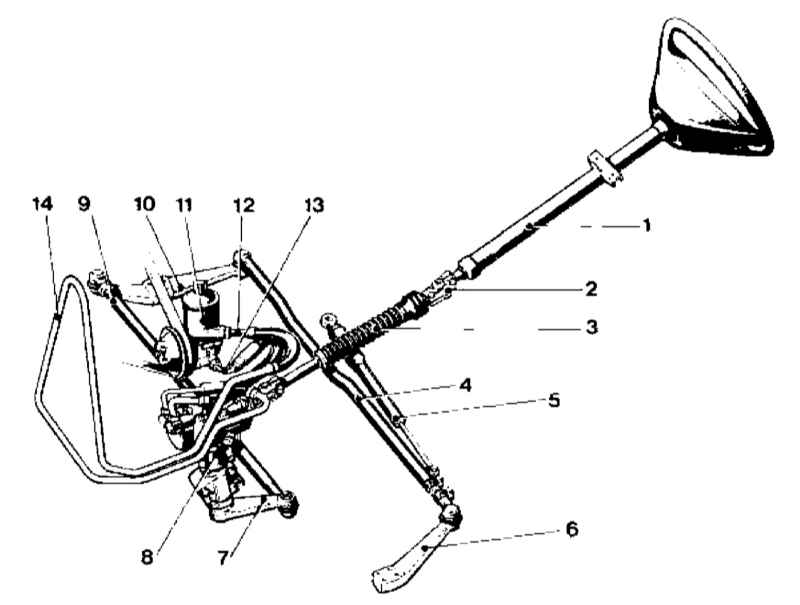

Схема организации рулевого привода

1 — Рулевой вал с рубашкой колонки
2 — Карданный шарнир
3 — Складывающаяся секция рулевого вала
4 — Соединительная тяга
5 — Рулевой демпфер
6 — Поворотный рычаг
7 — Рулевая сошка

8 — Рулевой механизм
9 — Поперечная тяга
10 — Поворотный рычаг
11 — Рулевой насос
12 — Возвратная трубка
13 — Напорная линия
14 — Контур охлаждения жидкости ГУР
