13.5.1. Снятие и установка блок-фар, замена ламп, регулировка направления оптических осей

Снятие и установка блок-фар, замена ламп, регулировка направления оптических осей

Снятие и установка

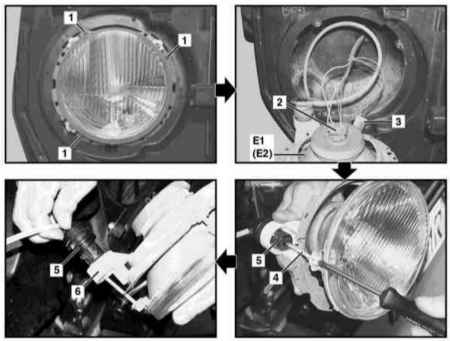

Детали установки блок-фары

1 — Болт
2, 3 — Разъемы электропроводки
3 — Гайки
4 — Регулировочный винт

5 — Регулятор
6 — Опорный кронштейн
Е1 — Левая блок-фара
Е2 — Правая блок-фара

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите крышку блок-фары (см. Главу Кузов).
  2. Выверните болт (2) и снимите блок-фары (Е1/Е2).
  3. Рассоедините разъем (2) электропроводки ближнего/дальнего света.
  4. Рассоедините разъем (3) электропроводки габаритных/парковочных огней.
  5. Полностью выверните регулировочный винт (4) регулятора (5) положения блок-фары, разверните регулятор влево и снимите с опорного кронштейна (6), - постарайтесь не допустить перегибания гидравлической линии.
  6. Установка производится в обратном порядке.
  7. В заключение проверьте правильность установки оптических осей фар, в случае необходимости произведите соответствующую корректировку (см. ниже).

Замена ламп

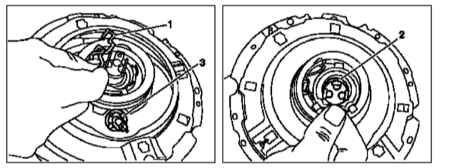

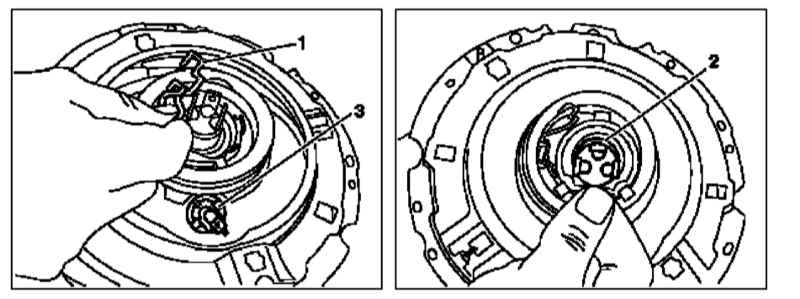

Замена ламп блок-фары

1 — Пружинный фиксатор
2 — Лампа ближнего/дальнего света

3 — Лампа габаритного/парковочного огня

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите блок-фару (см. выше).
  2. Снимите резиновую заднюю крышку.
  3. Отпустите пружинный фиксатор и извлеките из направляющих лампу ближнего/дальнего света (2), - старайтесь не прикасаться к колбе лампы голыми руками.
  4. Потянув, высвободите из рефлектора лампу габаритного/парковочного огня (3), - также старайтесь не трогать колбу голыми руками.
  5. Установка производится в обратном порядке.

Регулировка наклона оптических осей фар

Регулировка производится на незагруженном автомобиле с занятым водительским сиденьем (груз массой 75 кг).

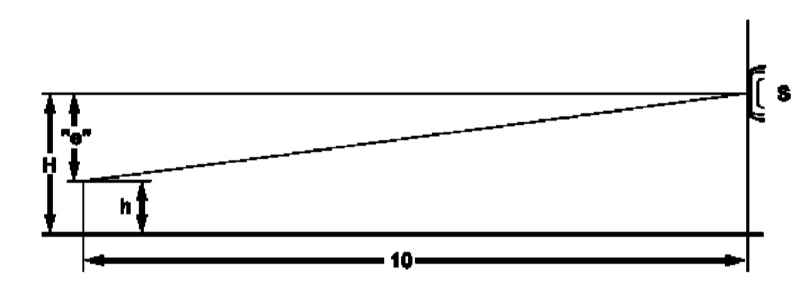

Регулировка наклона оптических осей фар производится при помощи тестового щита

10 — Расстояние в метрах
е — Диапазон регулировки (см. Спецификации)
Н — Высота положения центра блок-фары

h — Высота положения линии среза рабочей зоны щита
S — Блок-фара

Пример освещенности рабочей зоны тестового щита

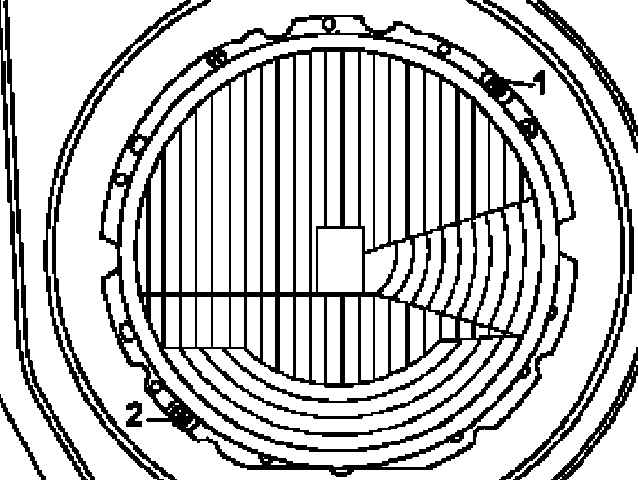

Местоположение регулировочных винтов

1 — Регулировка в вертикальной плоскости

2 — Регулировка в горизонтальной плоскости

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Проверьте правильность накачки шин (требуемые значения указаны на внутренней стороне крышки лючка заливной горловины топливного бака).
  2. Снимите наружные крышки (облицовочные рамки) блок-фар (см. Раздел Снятие и установка крышек блок-фар).
  3. Установите рукоятку переключателя гидрокорректора фар слева на панели приборов в положение «0».
  4. Проверка должна производиться в условиях мастерской автосервиса с применением специального тестового щита, устанавливаемого на расстоянии 10 метров впереди проверяемой фары строго в соответствии с инструкциями изготовителей.
  5. Регулировка считается правильной, если линия среза светового пятна, генерируемого включенной в режим ближнего света фары совмещен с горизонтальной разметкой (линией среза) рабочей зоны щита слева от ее центра. В случае необходимости произведите соответствующую корректировку при помощи вертикального (1) и горизонтального (2) регуляторов.
