13.6. Системы дополнительной безопасности (SRS)

Снятие и установка модулей фронтальных подушек безопасности

Вышедшие из строя модули подушек безопасности перед утилизацией подлежат обязательной разрядкой, - обратитесь за помощью к специалистам автосервиса.

Водительская подушка безопасности

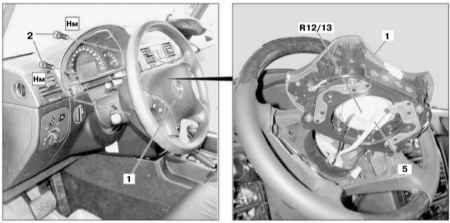

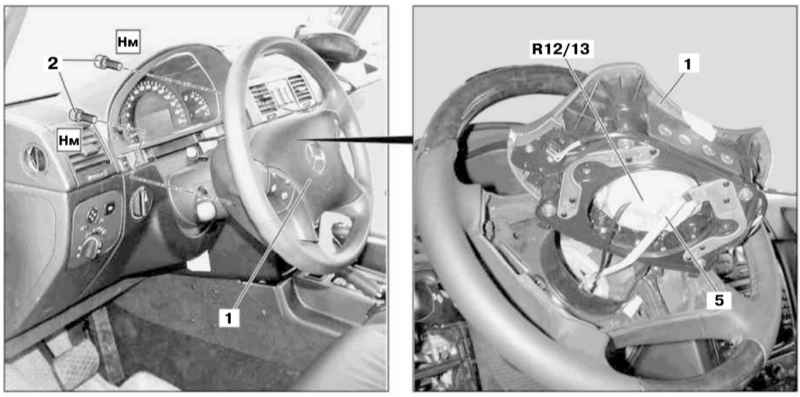

Детали установки модуля водительской подушки безопасности на моделях выпуска по 30.06.02

1 — Модуль подушки безопасности
2 — Болты
5 — Контактный разъем электропроводки рулевого колеса

R12/13 — Воспламенитель

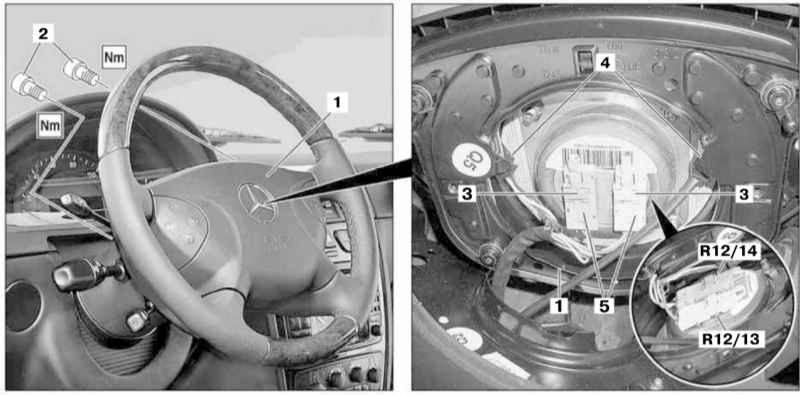

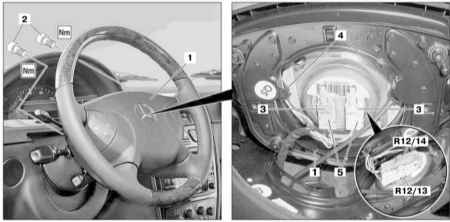

Детали установки модуля водительской подушки безопасности на моделях выпуска с 01.07.02

1 — Модуль подушки безопасности
2 — Болты
3 — Фиксаторы
4 — Контактный разъем электропроводки рулевого колеса

5 — Контактный разъем электропроводки воспламенителей
R12/13 — Воспламенитель №1
R12/14 — Воспламенитель №2

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Сдвиньте рулевое колесо до упора назад.
  2. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
  1. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.

    7 — Вспомогательный аккумулятор
    8 — Клемма положительного провода модуля
    9 — Клемма отрицательного провода модуля
    W10 — Заземление батареи
  1. Выверните крепежные болты (2).
  2. На моделях выпуска по 30.06.02 приподнимите модуль водительской подушки безопасности (1) и рассоедините разъем (5) электропроводки многофункционального рулевого колеса (5). Также отсоедините электропроводку от воспламенителя (R12/13) подушки безопасности.
  3. На моделях выпуска с 01.07.02 приподнимите модуль (1), отпустите фиксаторы (3) и рассоедините разъемы (5) обоих воспламенителей (R12/13 и R12/14), а также разъем (4) многофункционального рулевого колеса.
  4. Снимите модуль водительской подушки безопасности (1).
  5. Установка производится в обратном порядке, - проследите за надежностью фиксации контактных разъемов.

На моделях выпуска с 01.07.02 стыковка разъемов (5) должна сопровождаться отчетливым щелчком.

  1. На моделях соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
  2. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя) и выполните процедуры базового программирования.

Пассажирская подушка безопасности

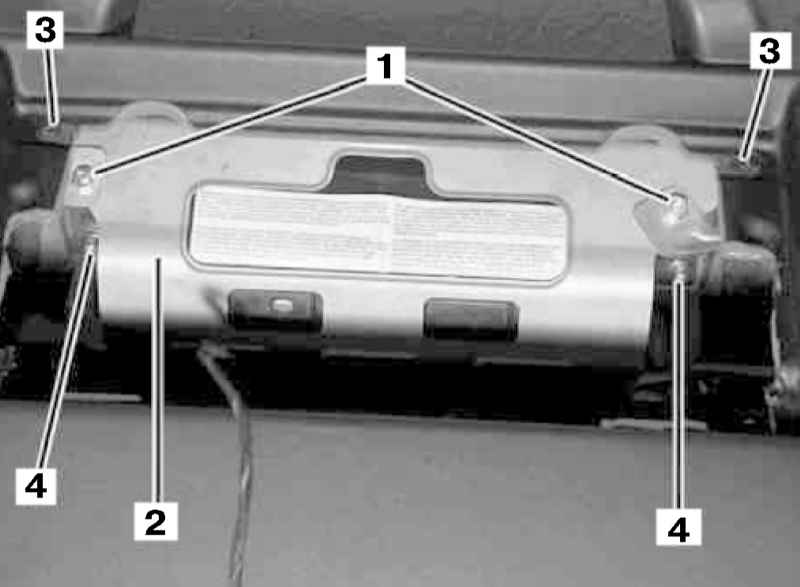

Детали установки модуля пассажирской фронтальной подушки безопасности

1 — Монтажные скобы
2 — Модуль подушки безопасности

3, 4 — Винты

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
  1. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.

    7 — Вспомогательный аккумулятор
    8 — Клемма положительного провода модуля
    9 — Клемма отрицательного провода модуля
    W10 — Заземление батареи

  1. Снимите вещевой ящик (см. Главу Кузов).
  2. Отсоедините электропроводку от инициатора газогенератора, - при подсоединении проследите за надежностью защелкивания разъема.
  3. Отдайте гайки винтов крепления монтажных скоб (1) (по два винта на каждую скобу).
  4. Выверните винты (3) крепления установленной на панели приборов рукоятки.
  5. Выверните винты (4) крепления модуля пассажирской подушки безопасности (2) к несущему кронштейну панели приборов.
  6. Снимите модуль (2) в сборе с опорным кронштейном.
  7. В случае необходимости отделите модуль (2) от кронштейна.
  8. Установка производится в обратном порядке, - при соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
  9. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя) и выполните процедуры базового программирования.
