13.7.9. Снятие и установка держателя сотового телефона

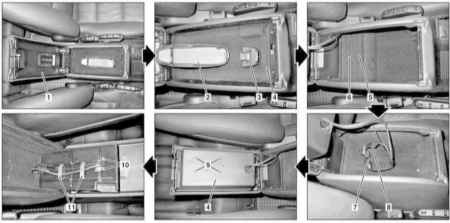

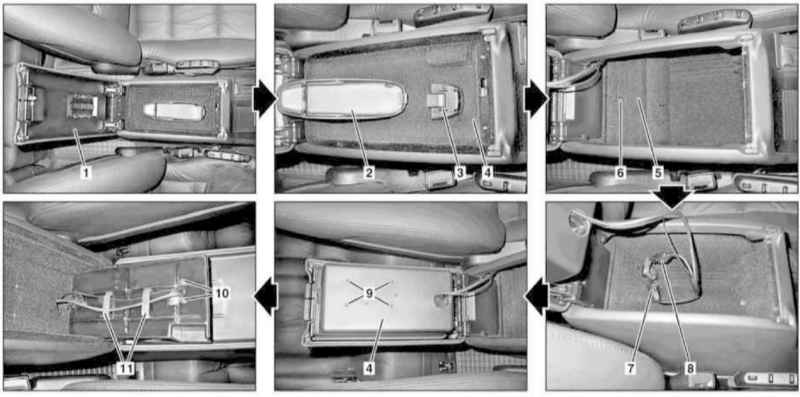

Детали установки держателя сотового телефона

1 — Подлокотник
2 — Держатель
3 — UPCI
4 — Крышка консоли CTEL
5 — Крышка

6, 9 — Болты
7, 8 — Разъемы
10 — Гайки
11 — Опорные кронштейны

Изложенный материал относится лишь к соответствующим образом оборудованным моделям (коды комплектации ЕН1 и ЕV8).

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Откройте крышку подлокотника (1) центральной консоли.
  2. Отсоедините держатель (2) телефона от универсального интерфейсного узла UPCI (3).
  3. Откройте крышку (4) консоли CTEL.
  4. Выверните болт (6) и снимите крышку (5).
  5. Рассоедините разъемы (7 и 8).
  6. Выверните болты (9) и откройте крышку (4).
  7. Снимите опорные кронштейны (11).
  8. Отпустите гайки (10) и снимите интерфейсный узел UPCI (3).
  9. Установка производится в обратном порядке.
  10. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
