Снятие и установка радиоприемника.

Модели с кодами ER5 ÷ ER7

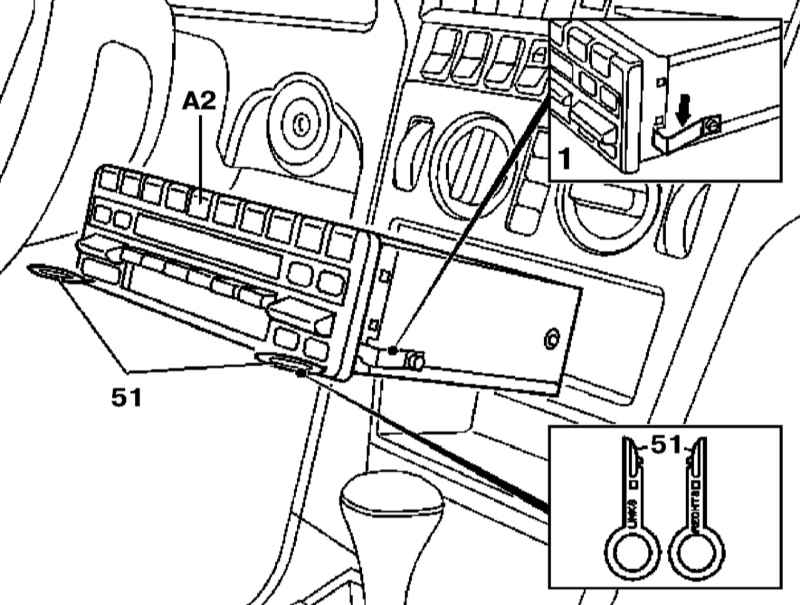

Снятие радиоприемника производится при помощи специальных ключей, - модели с кодами ER5 ÷ ER7

51 — Ключи для извлечения сборки радиоприемника

А2 — Радиоприемник

В данном подразделе рассматриваются модели, оборудованные аудиосистемами МВ «Classic»/стереомагнитола класса «стандарт» (код ER5), МВ «Special»/стереомагнитола среднего (mid) класса (код ER6) и МВ «Exquisit»/стереомагнитола среднего класса «комфорт» (код ER7).

Снятие и установка радиоприемника (А2) производится при помощи специальных ключей (51). После подключения ведите в радиоприемник охранный код.

Модели 463.250 с кодами EF1 и EF2

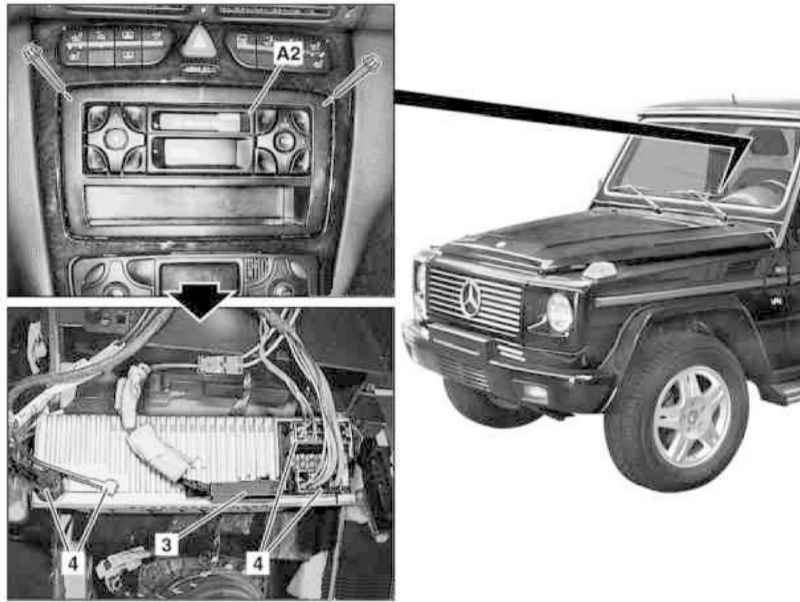

Снятие радиоприемника производится при помощи специальных ключей, - модели 463.250 с кодами EF1 и EF2

3 — Разъем D2B оптоволоконного кабеля
4 — Разъемы электропроводки

А2 — Радиоприемник

В данном подразделе рассматриваются модели 463.250, оборудованные аудиосистемами типа Audio 10 RDS (код EF1) и Audio 10 RDS с дископриемником (код EF2).

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.

    7 — Вспомогательный аккумулятор
    8 — Клемма положительного провода модуля
    9 — Клемма отрицательного провода модуля
    W10 — Заземление батареи

  1. Снимите облицовочную панель консольной секции панели приборов (см. Главу Кузов).
  2. Выверните крепежные винты и высвободите сборку радиоприемника (А2) из панели приборов.
  3. Аккуратно, не перегибая и не вытягивая, отсоедините разъем D2B (3) оптоволоконного кабеля, - сразу же заглушите волноводы специальными светонепроницаемыми колпачками.
  4. Рассоедините разъемы (4) электропроводки.
  5. Установка производится в обратном порядке.
  6. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя) и выполните процедуры базового программирования.
