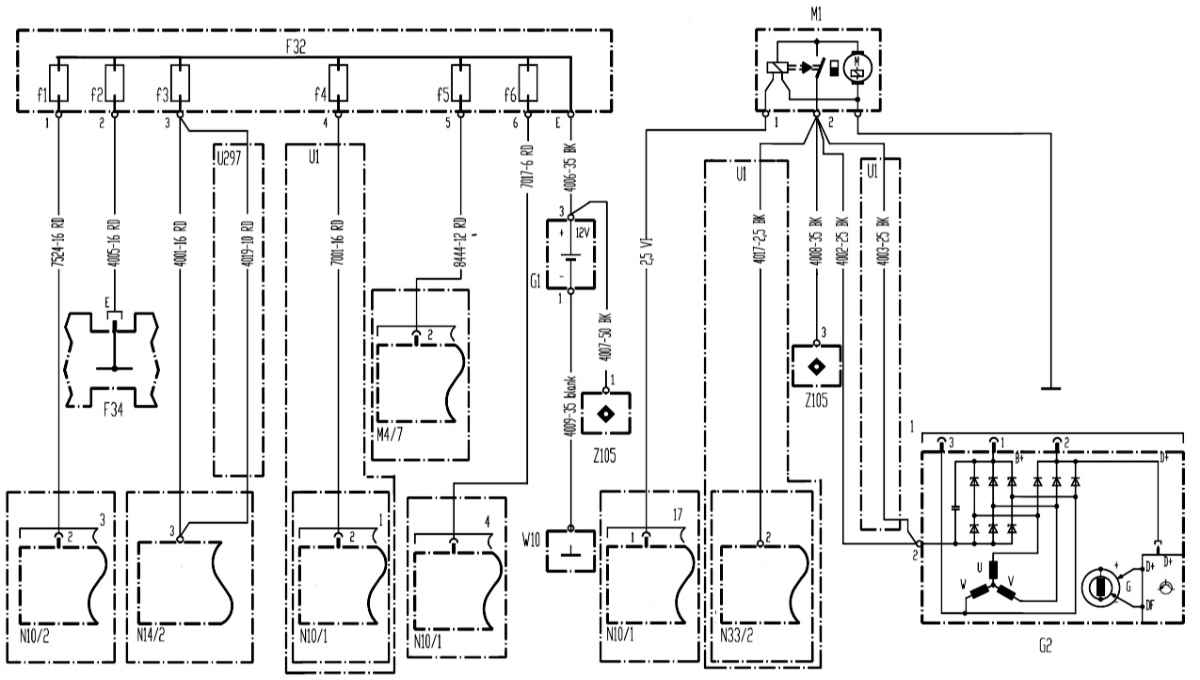

14.7. Система запуска (все модели выпуска 01.09.01)


« предыдущая страница
14.6. Блокировка переднего дифференциала (все модели выпуска с 01.09.01)
^
к оглавлению
следующая страница »
14.8. Система охлаждения двигателя (все бензиновые модели выпуска 01.06.99)
