8.10. Промывка охладителя ATF и маслопроводов

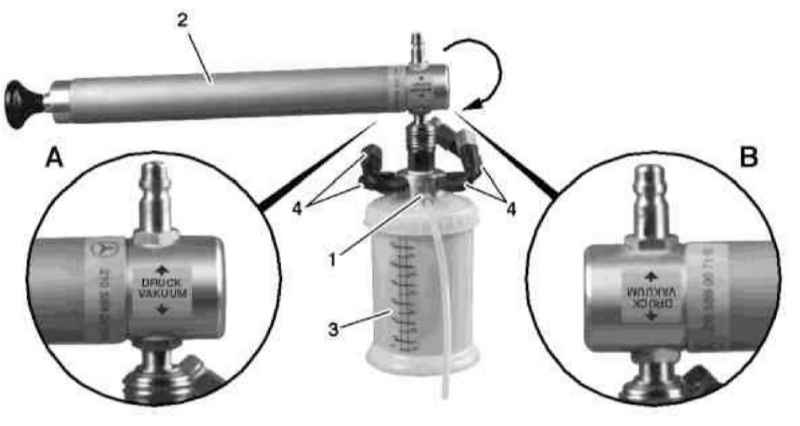

Комплект для промывки охладителя ATF

1 — Соединительный штуцер
2 — Насос
3 — Резервуар
4 — Соединительные патрубки

А — Направление подсоединения при выкачивании ATF
В — Направление подсоединения при промывке охладителя

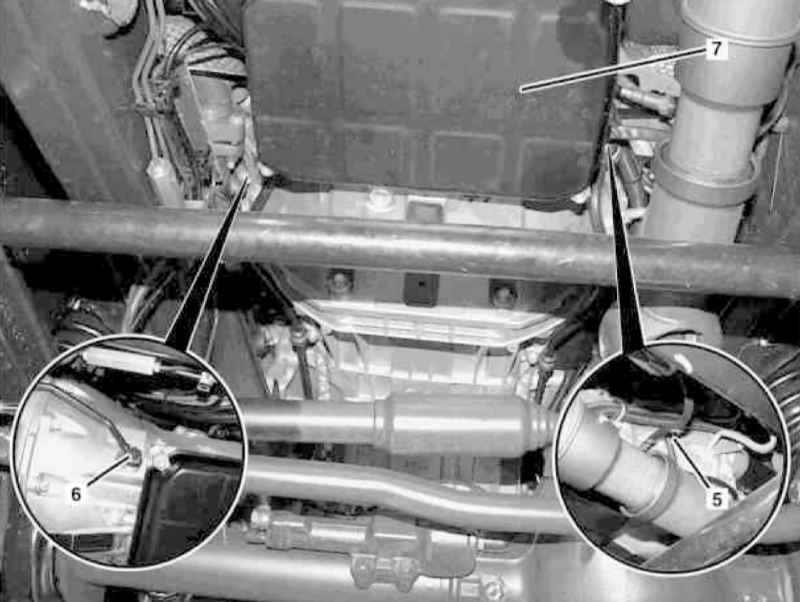

Схема подключения охладителя ATF

5 — Подающий маслопровод
6 — Возвратный маслопровод

7 — Поддон картера АТ

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Слейте трансмиссионную жидкость (см. Главу Текущий уход и обслуживание).
  2. Подсоедините насос (2) к резервуару (3) с напорным штуцером.
  3. Заполните резервуар (3) керосином.
  4. Подсоедините к патрубку (1) пластмассовую трубку и наверните на один из двух маслопроводов подходящий штуцер (4)., - в случае необходимости закрепите трубку на штуцере хомутом.
  5. Другую пластмассовую трубку подсоедините ко второму маслопроводу.
  6. Создавая напор насосом (2), промойте тракт керосином, затем тщательно продуйте его сжатым воздухом.
