8.8. Снятие и установка датчика выходных оборотов АТ

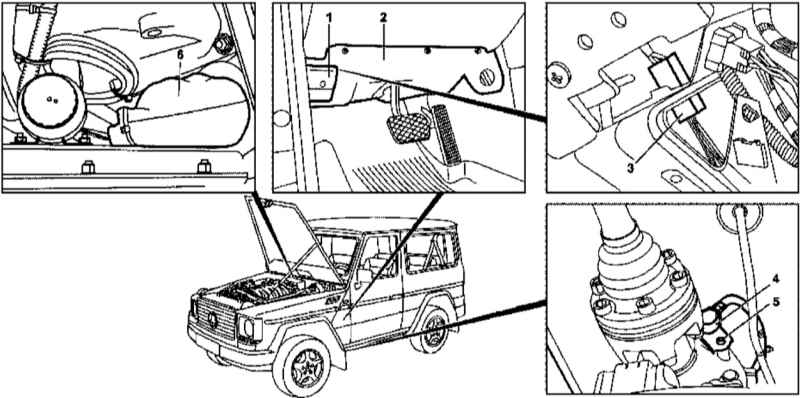

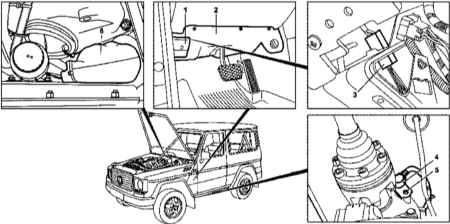

Детали установки датчика выходных оборотов АТ (1 из 2)

1 — Рычаг отпускания защелки замка капота
2 — Крышка
3 — Разъем

4 — Датчик выходных оборотов АТ (В49)
5 — Болт
6 — Проходная втулка троса

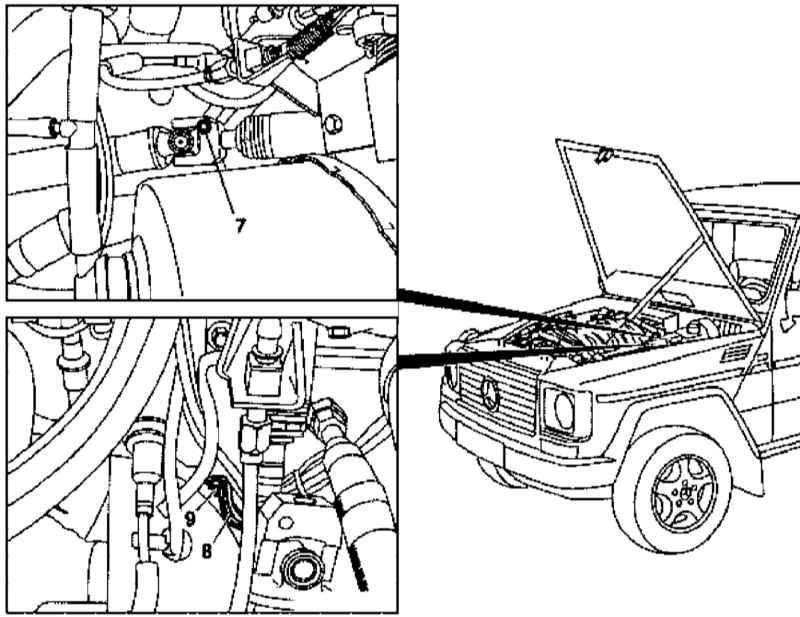

Детали установки датчика выходных оборотов АТ (2 из 2)

7 — Болт рулевой тяги
8 — Крепежный хомут

9 — Гайка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Извлеките ключ из замка зажигания.
  2. Снимите рычаг (1) отпускания замка капота.
  3. Снимите крышку (2) слева под панелью приборов, - сломанные фиксаторы замените.
  4. Предварительно промаркировав, рассоедините разъем (3).
  5. Снимите крепежный бандаж.
  6. Выверните болт (7) крепления рулевой тяги.
  7. Отпустив гайку (9), ослабьте крепежный хомут (8).
  8. Выверните болт (5) и снимите датчик выходных оборотов трансмиссии (4), - в случае необходимости приготовьте сменную уплотнительную прокладку. Снимите инсталляционный ярлык и перенесите его на новый датчик.
  9. Аккуратно высвободите электропроводку датчика из проходной втулки (6) в двигательном отсеке.
  10. Установка производится в обратном порядке.
  11. В заключение произведите очистку памяти процессора системы бортовой самодиагностики.
