9.2.10. Замена сальников

На примере сальника выходного фланца подключения карданного вала привода переднего моста (замена сальников оставшихся двух валов производится в аналогичной манере)

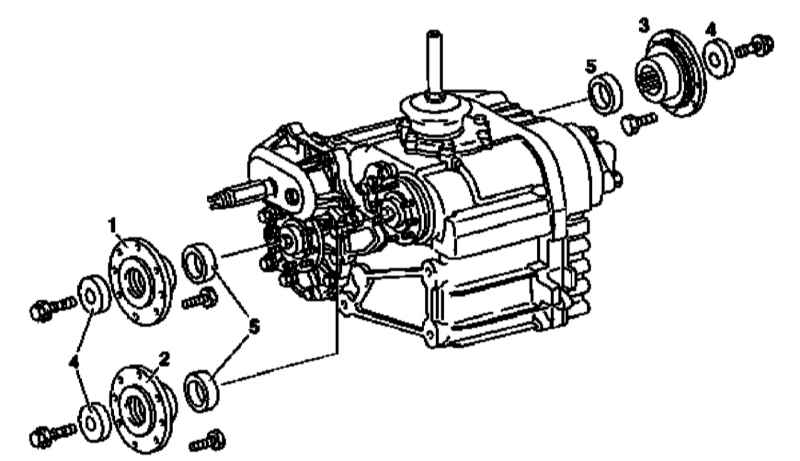

Детали установки сальников валов раздаточной коробки

1 — Соединительный фланец подключения карданного вала привода переднего моста
2 — Соединительный фланец подключения карданного вала привода раздаточной коробки
3 — Соединительный фланец подключения карданного вала привода заднего моста оси

4 — Упорные шайбы
5 — Сальники

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините от раздаточной коробки карданные валы (см. Раздел Отсоединение и подсоединение карданных валов на раздаточной коробке).

Предварительно пометив его установочное положение, снимите соединительный фланец (10), - в случае необходимости воспользуйтесь съемником.

При помощи подходящего экстрактора снимите сальник (5).

Установка производится в обратном порядке. Для посадки сальника воспользуйтесь подходящей оправкой (сальник предварительно смажьте универсальной смазкой типа Molykote). Перед установкой фланца заправьте в него болты крепления карданного вала.
