9.2.11. Снятие и установка исполнительного цилиндра привода блокировки межосевого дифференциала

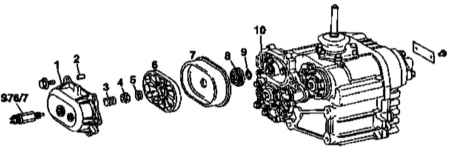

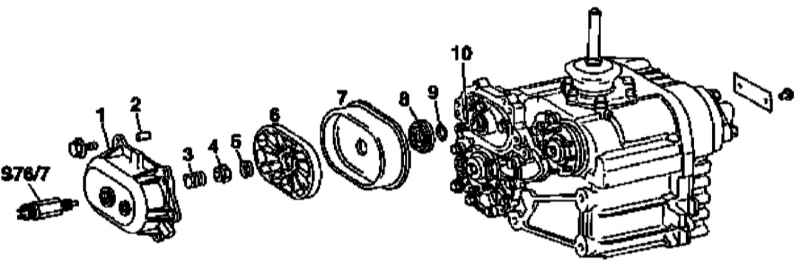

Детали установки исполнительного цилиндра привода блокировки межосевого дифференциала (на примере раздаточной коробки серии 750.653)


1 — Исполнительный цилиндр 2 — Штифт 3 — Пружина 4 — Гайка 5 — Шайба 6 — Поршни	7 — Диафрагма 8 — Шайба 9 — Уплотнительное кольцо 10 — Шток переключения S76/7 — Датчик-выключатель блокировки межосевого дифференциала

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите раздаточную коробку (см. Раздел Снятие и установка раздаточной коробки).
При помощи подходящего съемника демонтируйте соединительный фланец подключения карданного вала привода раздаточной коробки.
Отпустите в диагональном порядке крепежные болты и снимите исполнительный цилиндр (1).
Тщательно протрите все компоненты, дефектные узлы замените.
Установка производится в обратном порядке.
