9.2.12. Снятие и установка передней крышки

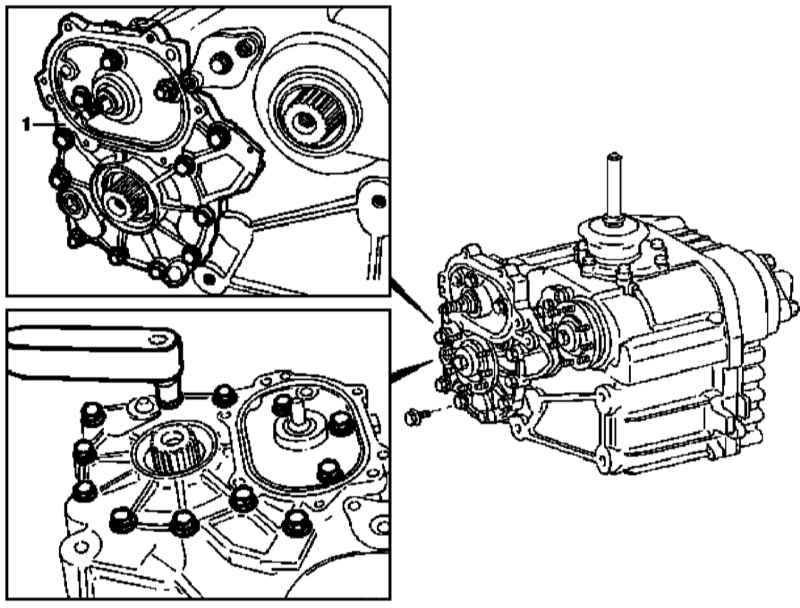

Детали установки передней крышки (6) раздаточной коробки (на примере раздаточной коробки серии 750.653) (1 из 2)

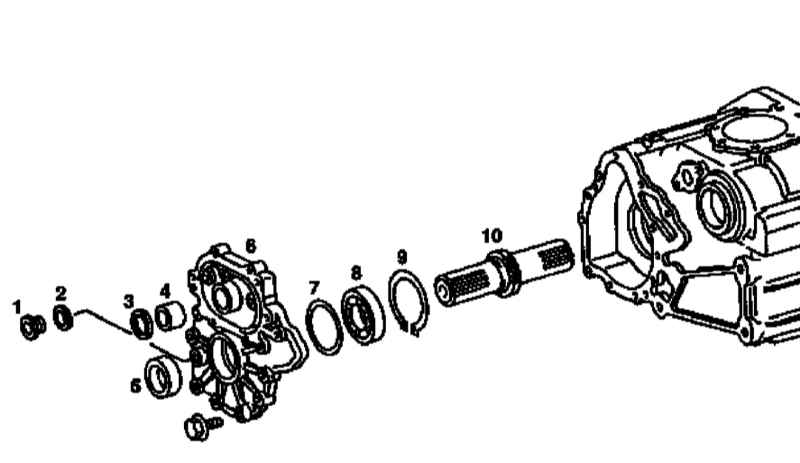

Детали установки передней крышки трансмиссии (2 из 2)

1 — Пробка заливного отверстия
2, 3 — Уплотнительные кольца
4 — Втулка
5 — Сальник
6 — Передняя крышка

7 — Дистанционное кольцо
8 — Шариковый подшипник
9 — Стопорное кольцо
10 — Ведущий вал

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите сборку исполнительного цилиндра привода блокировки межосевого дифференциала (см. Раздел Снятие и установка исполнительного цилиндра привода блокировки межосевого дифференциала).
  2. Выверните крепежные болты и снимите переднюю крышку (6).
  3. Извлеките из своего посадочного гнезда в крышке шариковый подшипник (8).
  4. Снимите уплотнительное кольцо (3) и сальник (5).
  5. Тщательно протрите и осмотрите снятые компоненты, в случае необходимости произведите замену.
  6. Установка производится в обратном порядке, - перед установкой смажьте сальник (4) и уплотнительные кольца (2 и 3) универсальной смазкой типа Molykote.
