9.2.14. Разборка и сборка крышки подшипника

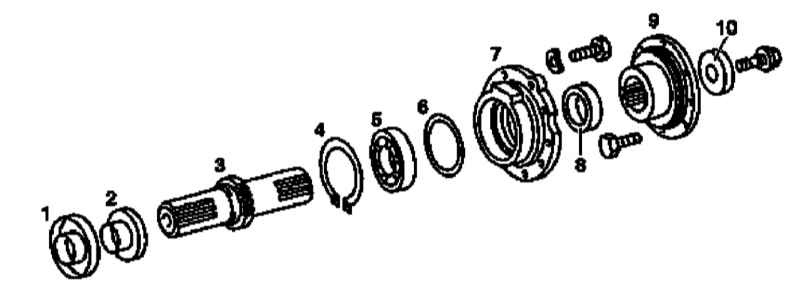

Разборка крышки подшипника


1,2 — Маслоотбойники 3 — Ведущий вал 4 — Стопорное кольцо 5 — Шариковый подшипник 6 — Дистанционное кольцо	7 — Крышка подшипника 8 — Сальник 9 — Соединительный фланец 10 — Упорная шайба

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите раздаточную коробку (см. Раздел Снятие и установка раздаточной коробки).
Снимите соединительный фланец (9) подключения карданного вала привода заднего моста.
Снимите крышку (7) подшипника промежуточного фланца (см. Раздел Снятие и установка крышки подшипника промежуточного фланца).
Извлеките из крышки (5) подшипник (7).
Замените посаженный в крышку сальник (8) (см. Раздел Замена сальников).
