9.2.20. Разборка входного (ведущего вала)

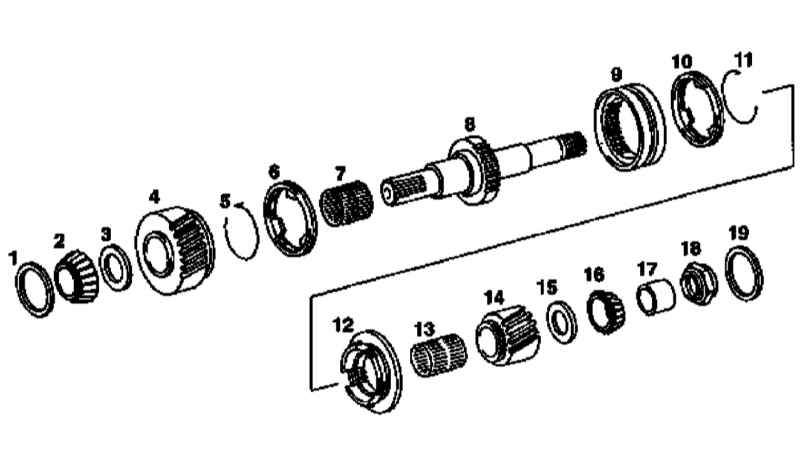

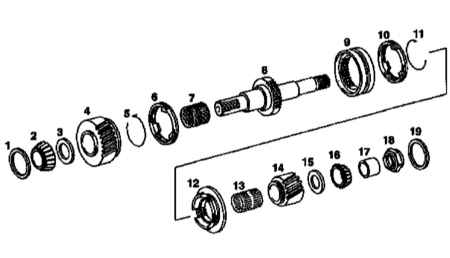

Конструкция входного (ведущего) вала раздаточной коробки


1, 3, 15, 19 — Шайбы 2, 16 — Конусные роликовые подшипники 4 — Шестерня повышающей передачи 5, 11 — Пружины 6, 10 — Конусы синхронизатора 7 — Игольчатый подшипник (без обоймы) 8 — Входной (ведущий) вал	9 — Скользящая муфта 12 — Кольцо синхронизатора 13 — Игольчатый подшипник 14 — Шестерня понижающей передачи 17 — Дистанционное кольцо 18 — Гайка
