9.2.22. Снятие и установка компонентов механизма включения блокировки межосевого дифференциала

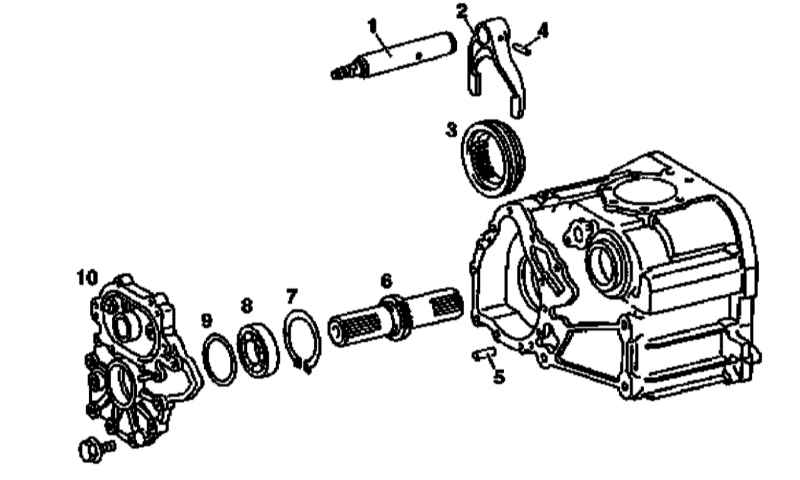

Детали установки компонентов механизма включения блокировки межосевого дифференциала (на примере раздаточной коробки серии 750.653)

1 — Шток включения
2 — Вилка включения
3 — Кольцо включения
4 — Штифт
5 — Штифт

6 — Входной (ведущий) вал
7 — Стопорное кольцо
8 — Шариковый подшипник
9 — Регулировочная шайба
10 — Передняя крышка

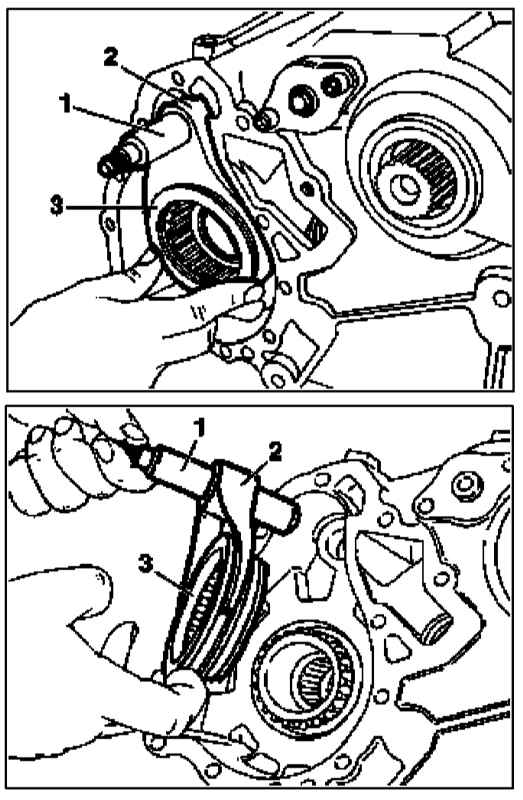

Снятие компонентов механизма включения блокировки межосевого дифференциала

1 — Шток включения
2 — Вилка включения
3 — Кольцо включения
