9.2.6. Отсоединение и подсоединение карданных валов на раздаточной коробке

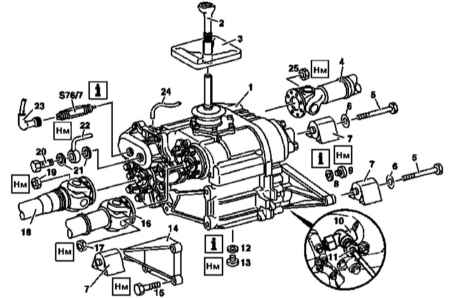

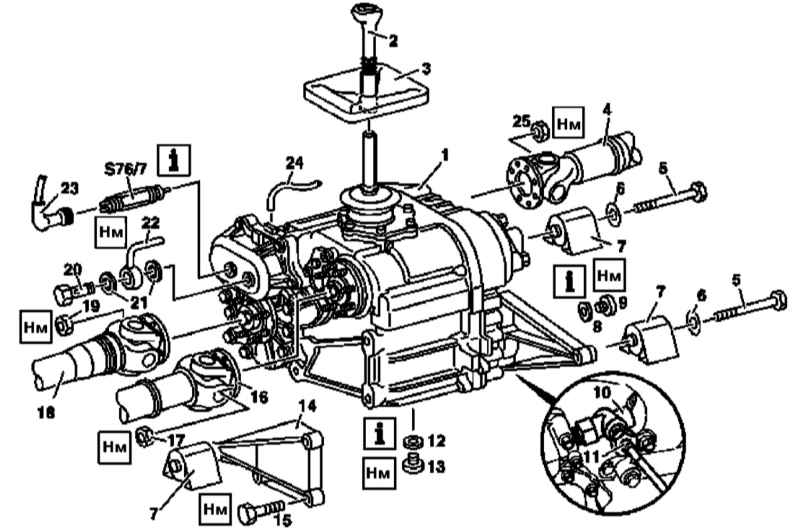

Детали установки раздаточной коробки (на примере серии 750.653)

1 — Раздаточная коробка
2 — Рычаг переключения*
3 — Пыльник*
4, 16, 18 — Карданные валы
5, 15 — Винты
6 — Шайба
7 — Резиновые подушки
8, 12 — Уплотнительные кольца
9 — Пробка заливного отверстия
10 — Угловой привод*
11 — Вал привода спидометра*

13 — Сливная пробка
14 — Опорный рычаг
17, 19, 25 — Гайки
20 — Полый болт штуцерного соединения
21 — Уплотнительные шайбы
22 — Линия пневматического тракта
23 — Разъем
24 — Линия прокачки
S76/7 — Датчик-выключатель индикатора блокировки межосевого дифференциала

* На рассматриваемых моделях отсутствует

Отсоединение

Выходной вал привода переднего моста

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Переведите рычаг селектора АТ в положение «N», раздаточную коробку включите в режим движения по дороге.
  2. Поддомкратив автомобиль, вывесьте левое переднее колесо.
  3. Вращая вывешенное колесо, отболтите карданный вал (18), отведите его в сторону и подвяжите.

Вал привода раздаточной коробки

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Переведите АТ и раздаточную коробку в нейтральные положения.
  2. Вращая приводной вал (16), отболтите его, отведите его в сторону и подвяжите.

Выходной вал привода заднего моста

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Переведите рычаг селектора АТ в положение «N», раздаточную коробку включите в режим движения по дороге.
  2. Поддомкратив автомобиль, вывесьте левое заднее колесо.
  3. Вращая вывешенное колесо, отболтите карданный вал (4), отведите его в сторону и подвяжите.

Подсоединение

Гайки крепления карданных валов подлежат замене в обязательном порядке!


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Разверните входной фланец на раздаточной коробке желтой меткой вниз.
  2. Развернув карданные валы зелеными метками вверх, подсоедините их к своим фланцам на раздаточной коробке.
  3. Проследите, чтобы НОВЫЕ крепежные гайки были затянуты с требуемым усилием.
