9.3.15. Разборка и сборка приводного вала

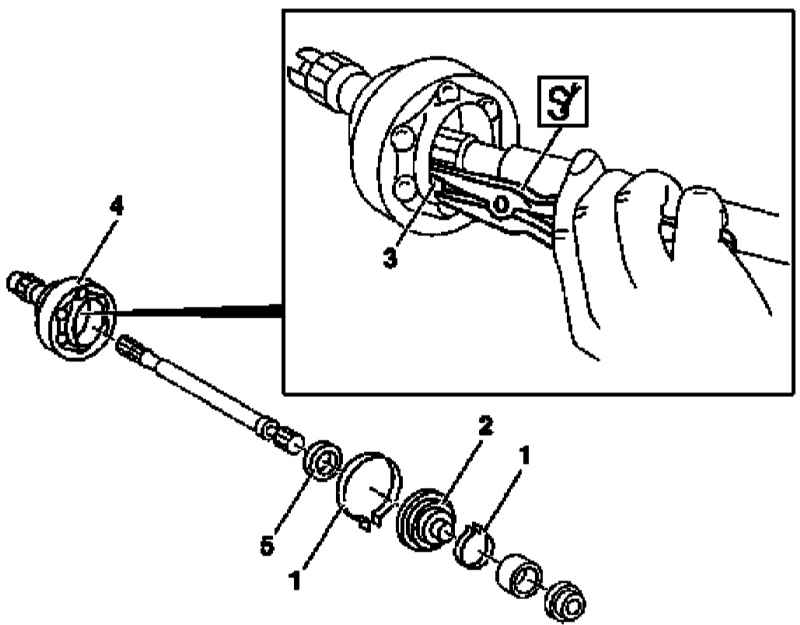

Конструкция приводного вала

1 — Хомуты
2 — Пыльник
3 — Пружинная шайба

4 — Шарнир
5 — Втулка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите приводной вал (см. Раздел Снятие и установка приводных валов переднего моста ).
  2. Снимите оба крепежных хомута (1) и сдвиньте назад резиновый пыльник (2).
  3. Разожмите пружинную шайбу (3) и при помощи молотка с мягким бойком сбейте с цапфы вала шарнирный узел (4).
  4. При помощи подходящего пресса демонтируйте втулку (5).
  5. Тщательно протрите снятые компоненты, дефектные узлы замените.
  6. Установка производится в обратном порядке, - втулку (5) перед посадкой на вал следует разогреть до температуры 160 ÷ 180 °С. Не забудьте набить шарнирный узел долговечной смазкой (000 989 63 51).
