10.6. Тросик рычага селектора автоматической коробки передач - снятие, установка и регулировка

Снятие
1.  Отсоедините провод минусовой клеммы аккумулятора

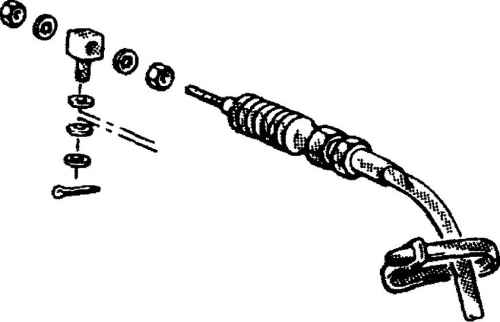

5.2 Тросик селектора крепится к рычагу на коробке передач при помощи чеки и шайб и к кронштейну при помощи зажима или двух гаек (расположенных по бокам кронштейна)


2.  В   двигательном   отсеке   снимите   воздушный фильтр, отсоедините тросик от рычага на коробке передач и снимите его с кронштейна (5.2)
3. Поднимите  автомобиль  и  установите  его  на опоры
4. Снизу автомобиля открутите крепежные болты и гайки тросика

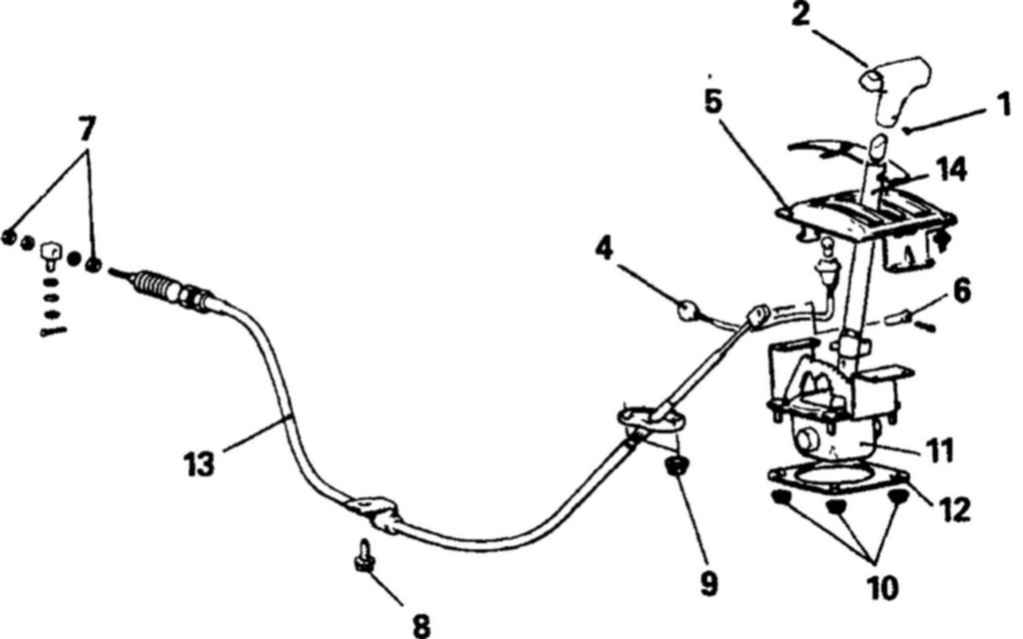

5.5а Элементы селектора автоматической коробки передач моделей Cordia/Tredia, а также Colt, Lancer, Mirage и Precis ранних годов выпуска

1 Крепежный винт 2 Рукоятка
3 Консоль (не показана)
4 Лампочка
5 Селекторная панель
6 Болт
7 Регулировочные гайки тросика
8 Крепежный "болт
9  Гайки крепежного кронштейна тросика
10 Крепежные гайки рычага селектора
11  Механизм селектора
12 Прокладка
13 Тросик
14 Рычаг селектора

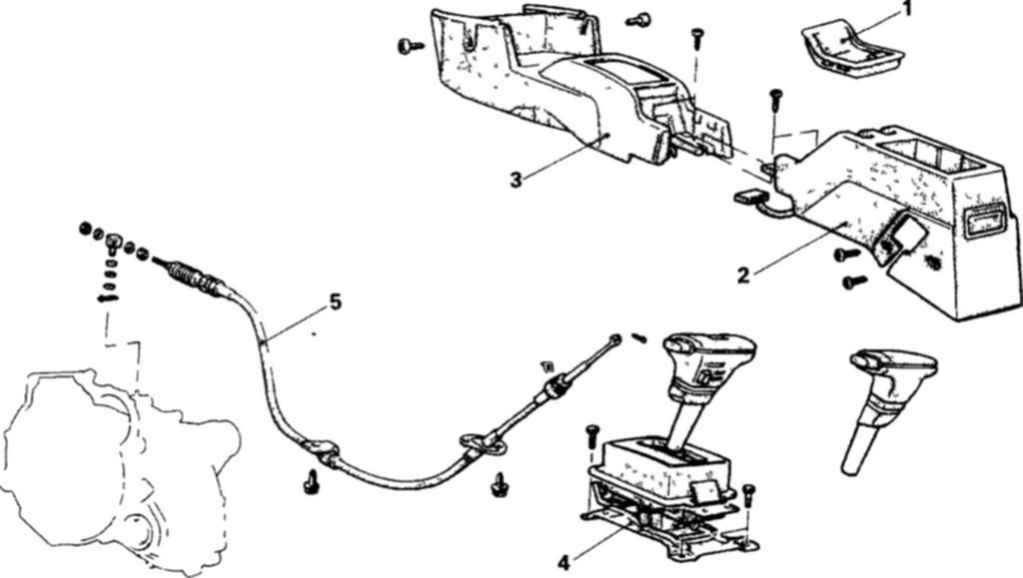

5.5б Элементы селектора автоматической коробки передач моделей Colt, Lancer, Mirage и Precis поздних годов выпуска

1. Полка консоли
2. Задняя консоль
3. Передняя консоль
4. Селектор
5. Тросик

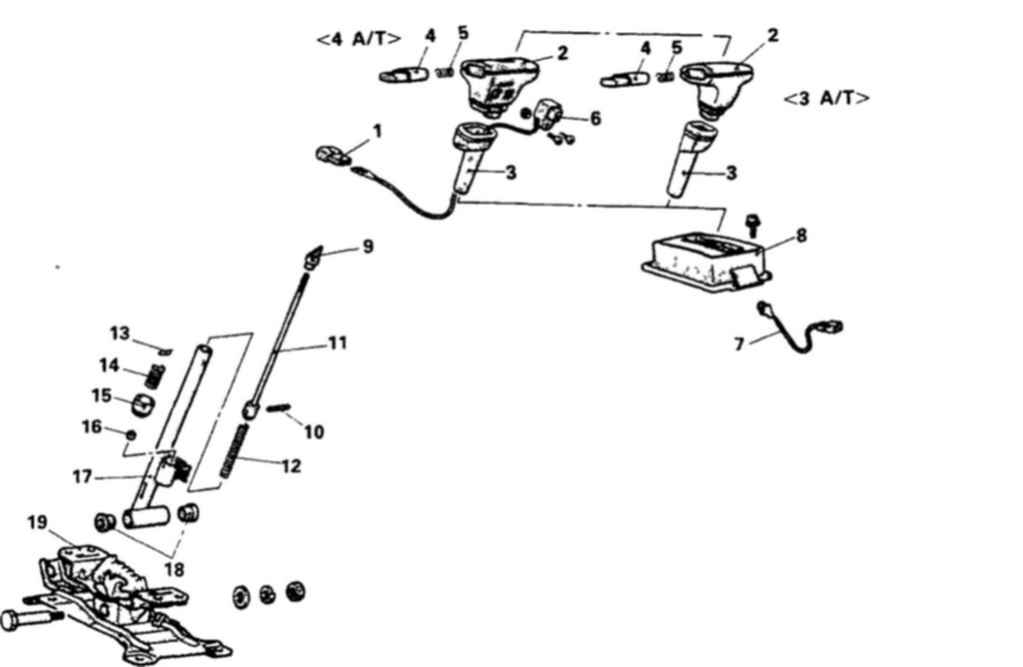

5.5в Элементы селектора автоматической коробки передач моделей Colt, Lancer, Mirage и Precis поздних годов выпуска

1.  Разъем подключения выключателя повышающей передачи
2. Рукоятка
3. Кожух
4. Кнопка
5. Пружина
6.  Выключатель   повышающей передачи
7. Лампочка
8. Селекторная панель
9. Втулка
10. Пружинный штифт
11. Шток
12. Нижняя пружина
13. Штифт
14. Пружина
15. Крепление
16. Стальной шарик
17. Рычаг
18. Втулки
19. Кронштейн

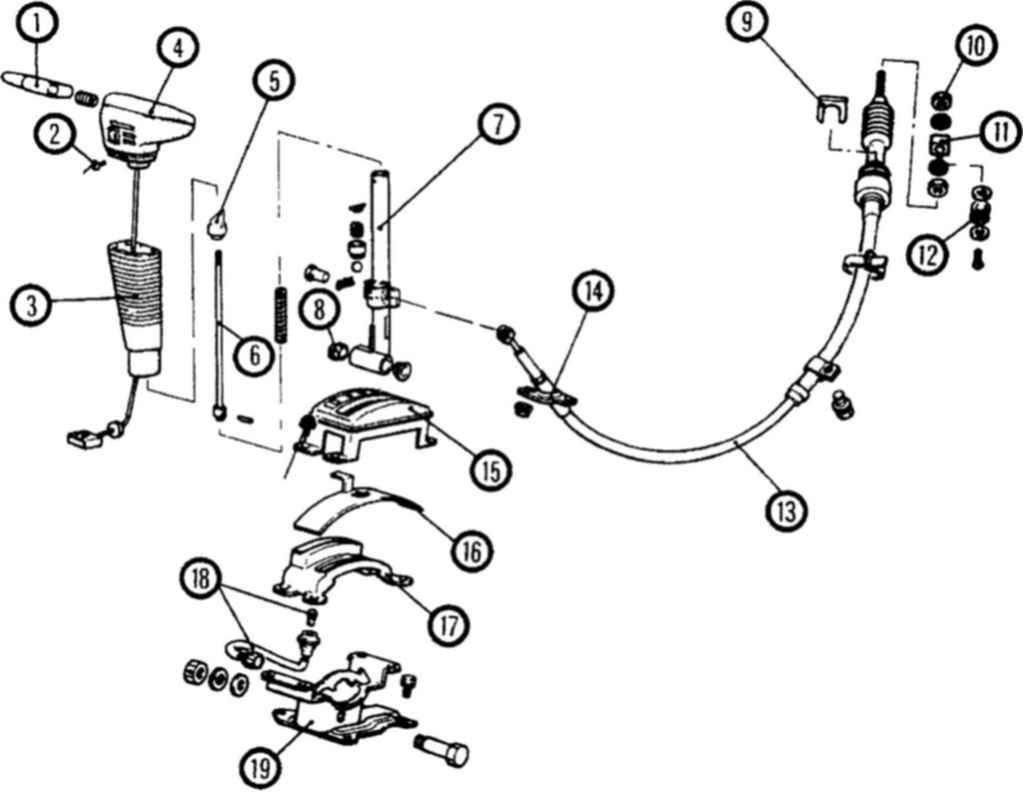

5.5г Элементы селектора автоматической коробки передач модели Galant ранних годов выпуска

1. Кнопка
2. Винт
3.. Кожух
4. Рукоятка
5. Втулка
6. Шток
7. Рычаг селекторе
8. Втулка
9. Зажим
10. Регулировочная гайка
11. Регулятор
12. Втулка
13.Тросик
14. Наконечник тросика
15. Панель
16. Указатель
17. Селекторная панель
18. Лампочка
19. Кронштейн

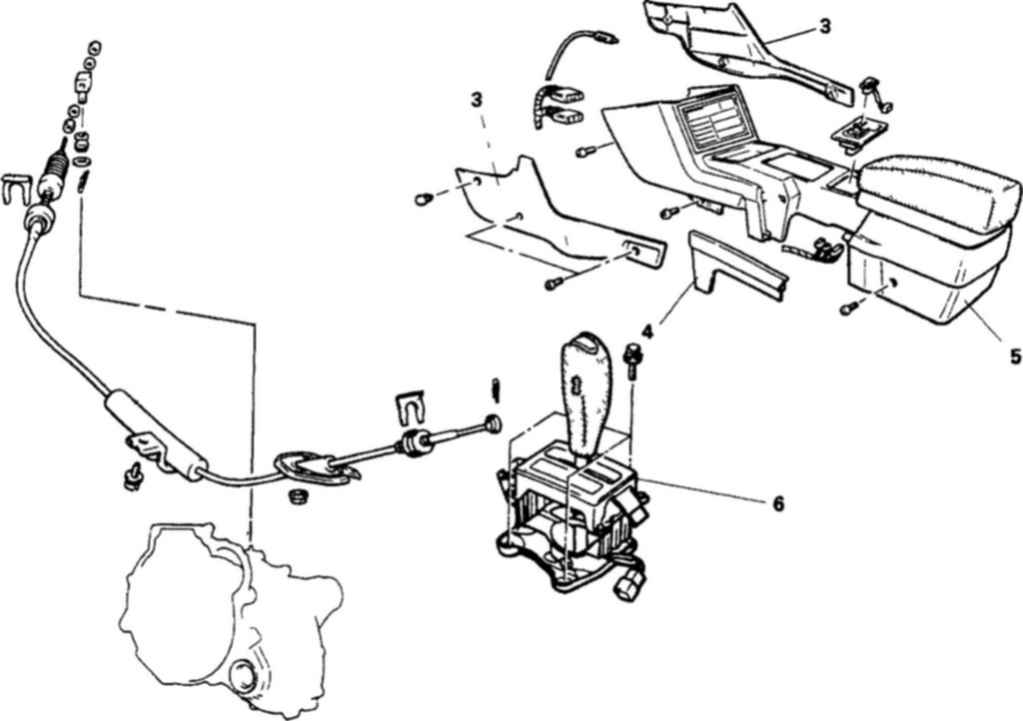

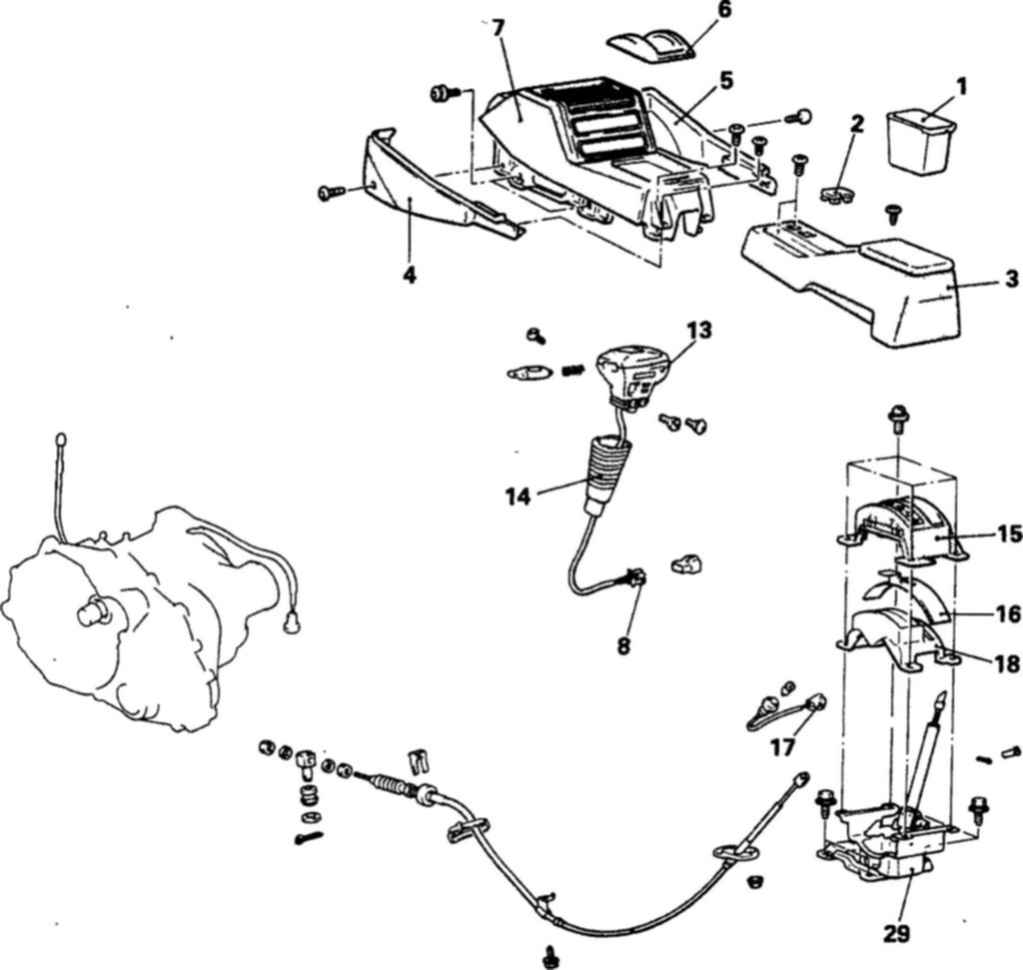

5.5д Элементы селектора автоматической коробки передач моделей Galant 1987 и 1988 годов выпуска

1. Внутренняя коробка
2. Заглушка
3. Задняя консоль
4. Левый кожух
5 Правый кожух
6. Панель отделки
7. Передняя консоль
8. Разъем подключения выключателя повышающей передачи
9. Винт
10. Винт крепления рукоятки
11. Кнопка
12. Пружина
13. Рукоятка
14. Кожух
15. Селекторная панель
16. Указатель
17. Разъем подключения лампочки
18. Нижняя селекторная панель
19. Разрезное стопорное кольцо
20. Штифт
21. Воздушный фильтр
22. Обмотка тросика
23. Зажим
24. Чека
25. Втулка
26. Тросик
27. Регулировочная гайка
28. Регулятор
29. Рычаг селектора

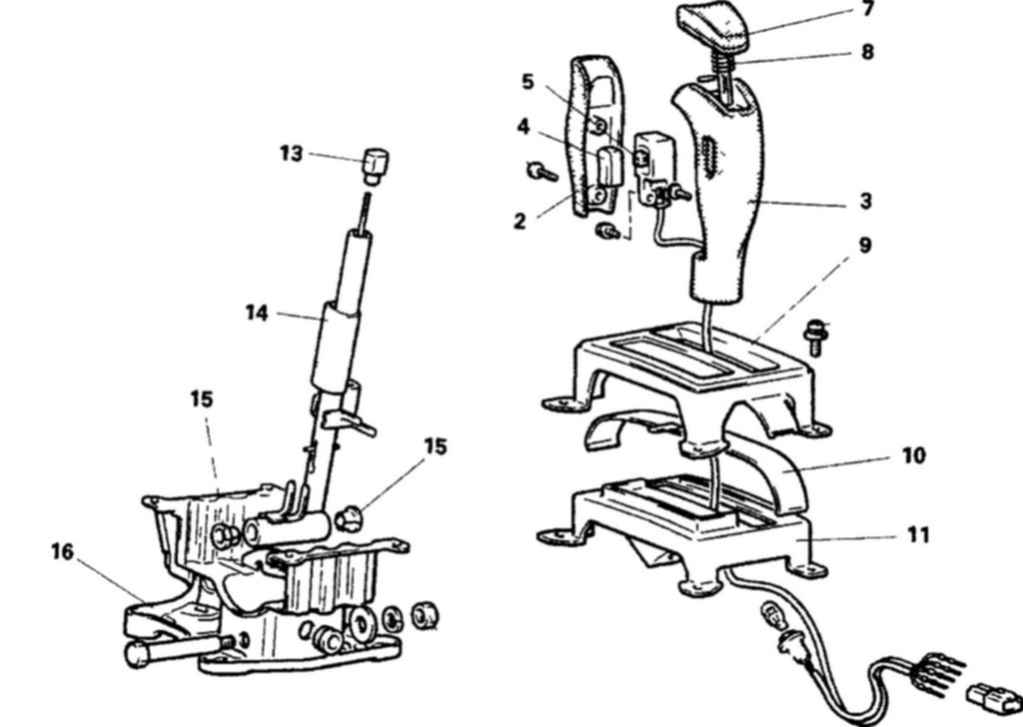

5.5е Элементы селектора автоматической коробки передач модели Galant 1989 года выпуска и позже

1 Селекторная панель
2 Переключатель режима работы коробки передач
3 Боковой кожух
4 Боковая панель ручного тормоза
5 Консоль
6 Рычаг селектора
7 Зажим
8 Крепежный зажим
9 Зажим
10 Крепежный зажим
11 Тросик
12 Втулка


5.5ж Элементы селектора автоматической коробки передач модели Galant 1989 года выпуска и позже
1  Разъем подключения выключателя
2 Кожух
3 Рукоятка
4 Кнопка
5 Выключатель повышающей передачи
6 Штифт
7 Кнопка
8 Пружина
9 Селекторная панель
10 Указатель
11 Нижняя селекторная панель
12 Гнездо
13 Втулка
14 Рычаг селектора
15 Втулка
16 Кронштейн


5. Открутите крепежные болты и гайки рычага селектора (5.5а, 5.5б, 5.5в, 5.5г, 5.5д, 5.5е и 5.5ж)
6. В салоне снимите рукоятку рычага селектора и консоль Отсоедините тросик от рычага и снимите рычаг селектора (5.5а, 5.5б, 5.5в, 5.5г, 5.5д, 5.5е и 5.5ж)
7. Снимите тросик селектора с автомобиля
Установка
8 Установка проводится в обратном порядке снятия
Регулировка
9  Переведите рычаг селектора в положение нейтральной передачи

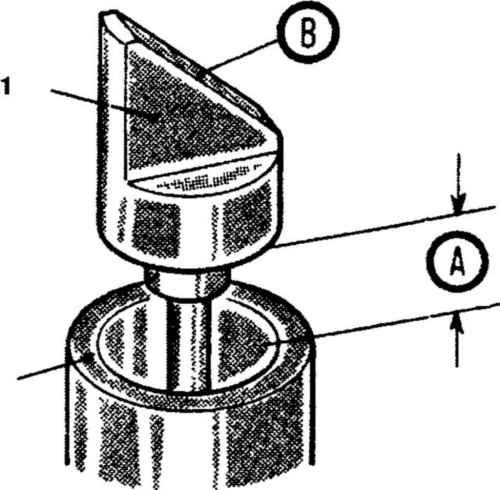

5.10 Поверните рычаг селектора для получения требуемого зазора (А), скошенная сторона (В) втулки должна быть обращена к водителю
1 Втулка
2 Рычаг


10  Подкрутив втулку, отрегулируйте зазор между втулкой и рычагом (5.10)
11. Установите консоль и рукоятку рычага селектора.
12. Устраните провисание тросика, закрутив регулировочные гайки на рычаге коробки передач (5.5а, 5.5б, 5.5в, 5.5г, 5.5д, 5.5е и 5.5ж).
13. Проверьте работу механизма селектора. Отрегулируйте блокирующий выключатель, если необходимо.
