10.7. Тросик дроссельной заслонки (модели с трехступенчатой коробкой передач) - проверка и регулировка

1. Этот тросик регулирует скорость и время переключения передач, а также чувствительность дроссельной заслонки. Поэтому его правильная регулировка очень важна.

2. Запустите и прогрейте двигатель.

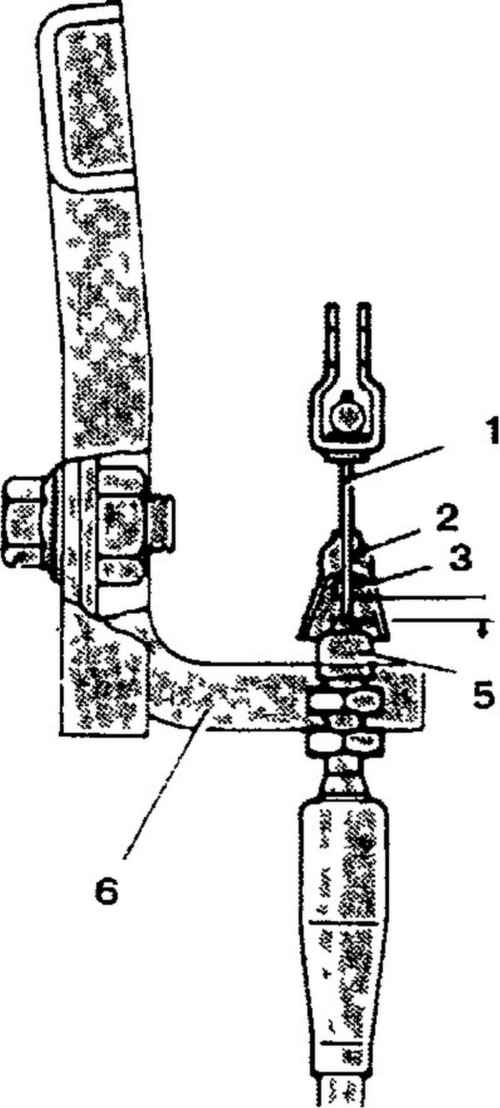

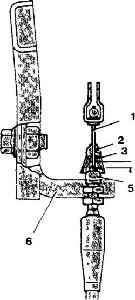

6.3 Поднимите кожух (В) тросика дроссельной заслонки и проверьте зазор между ограничителем и кожухом А - открутите гайки на кронштейне для проведения регулировки 1 Тросик 2 Кожух "В" 3 Ограничитель 4 1 ±0,5 мм 5 Кожух "А"

3. Поднимите кожух (В) тросика дроссельной заслонки и проверьте зазор между ограничителем и кожухом А (6.3), затем открутите болт нижнего кронштейна

4 Передвиньте тросик настолько, чтобы ограничитель был на требуемом расстоянии от кожуха А.

6 Нижний кронштейн

5 Затяните болт кронштейна до требуемого момента затяжки и снова проверьте зазор

6  Полностью откройте дроссельную заслонку и проверьте, чтобы тросик не застревал
