11.7. Главный цилиндр привода выключения сцепления - снятие, переборка и установка

1. Отсоедините провод минусовой клеммы аккумулятора.

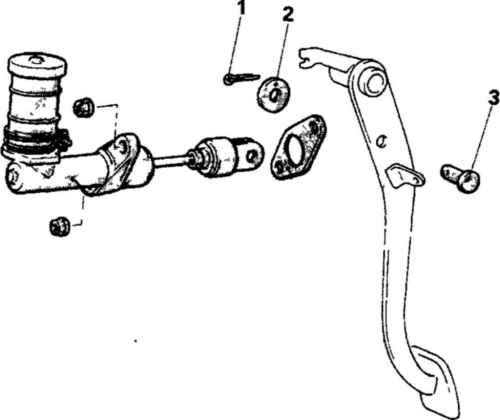

6.2 Элементы крепления главного цилиндра привода выключения сцепления 1. Чека 2. Шайба 3. Штифт

2. Отсоедините толкатель цилиндра от педали сцепления (6.2).

3. Отсоедините гидравлическую трубку от цилиндра.

4. Открутите две гайки, крепящие цилиндр, и снимите его.

5. Слейте гидравлическую жидкость и снимите банок с цилиндра.

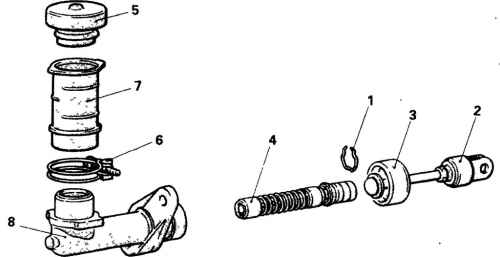

6.6 Элементы главного цилиндра привода выключения сцепления 1. Разрезное стопорное кольцо        2. Толкатель                        3. Чехол                           4. Поршень                        5. Крышка                 6. Зажим 7. Бачок        8. Главный цилиндр 9. Отсоедините пружину от поршня. 10. Снимите седло пружины, сальник и шайбу с толкателя. 11. Снимите уплотнение с поршня. 12. Осмотрите внутреннюю поверхность цилиндра на наличие царапин или следов износа и замените его, если необходимо. 13. Перед установкой промойте все элементы в спирте,  чистой тормозной жидкости  или  чистящей жидкости тормозов. Не используйте растворители на основе бензина. 14. Установите уплотнение на поршень. Края уплотнения должны быть обращены от толкателя поршня 15. Установите пружину на поршень 16. Смажьте внутреннюю поверхность цилиндра и уплотнения чистой тормозной жидкостью (DOT3). 17. Аккуратно установите поршень в цилиндр. 18. Установите толкатель и шайбу в цилиндр, сожмите пружину и установите новое разрезное стопорное кольцо. 19. Смажьте пылезащитный колпачок и установите его на цилиндр.

6. Отведите чехол на толкателе (6.6) и снимите разрезное стопорное кольцо.

7. Снимите толкатель.

8. Выбейте поршень из цилиндра.

20. Установите главный цилиндр на заднюю стенку двигательного отсека и несильно затяните крепежные гайки.

21. Подсоедините гидравлическую трубку к цилиндру

22. Затяните крепежные гайки цилиндра до требуемого момента затяжки, затем затяните соединение трубки.

23. В салоне автомобиля подсоедините толкатель к педали сцепления.

24. Залейте в бачок цилиндра гидравлическую жидкость и прокачайте гидравлическую систему.
