13.18. Промежуточный вал - снятие и установка

1. Установите передние колеса прямо и поднимите автомобиль.

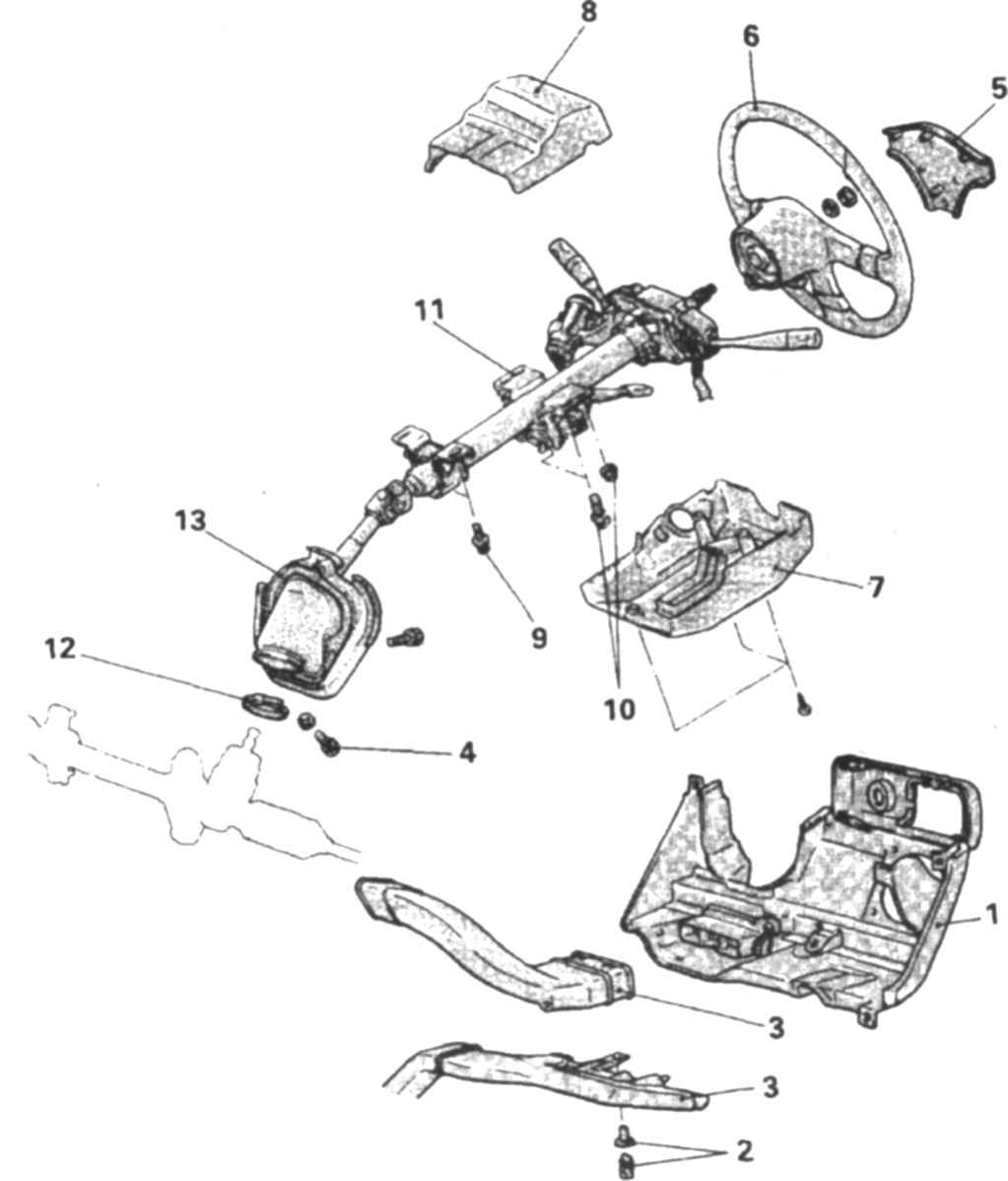

17.2а Элементы рулевой колонки 1. Панель отделки 2. Зажим 3. Воздушные патрубки 4. Стяжной болт 5. Панель звукового сигнала 6. Рулевое колесо 7. Нижний кожух 8. Верхний кожух 9.    Крепежные   болты   нижнего кронштейна 10. Болты и гайки верхнего кронштейна 11. Рулевая колонка 12 . Хомут 13, Кожух промежуточного вала

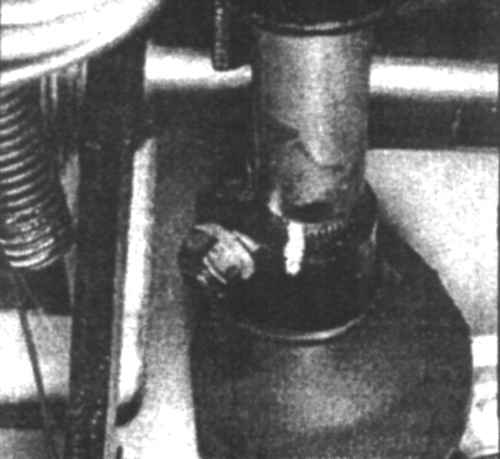

17.2б Сделайте установочные отмотки на промежуточном валу и валу рулевой колонки, а также на нижнем конце промежуточного вала и входном вале рулевсго механизма (показана модель Precis)

2.  Сделайте установочные отметки на универсальном шарнире, валу рулевой колонки, нижнем универсальном шарнире и входном вале рулевого механизма (17.2а и 17.2б).

3. Открутите стяжные болты верхнего и нижнего зажимов универсального шарнира.

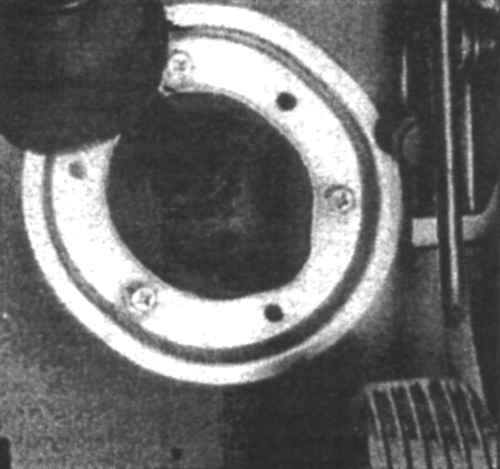

17.4 Пылезащитный чехол крепится к перегородке при помощи трех болтов (показана модель Precis)

4.  Открутите болты пылезащитного кожуха (17.4) и снимите его.

5.  Отсоедините промежуточный вал от вала рулевого механизма. Отсоедините промежуточный вал от вала рулевой колонки и снимите его с автомобиля.

6.  Установка проводится в обратном порядке снятия. Совместите установочные отметки и затяните стяжные болты до требуемого момента затяжки.
