14.15. Защелка, барабан замка и ручка - снятие и установка

1  Снимите панель отделки двери и защитную пле нку.

2. Снимите стекло.

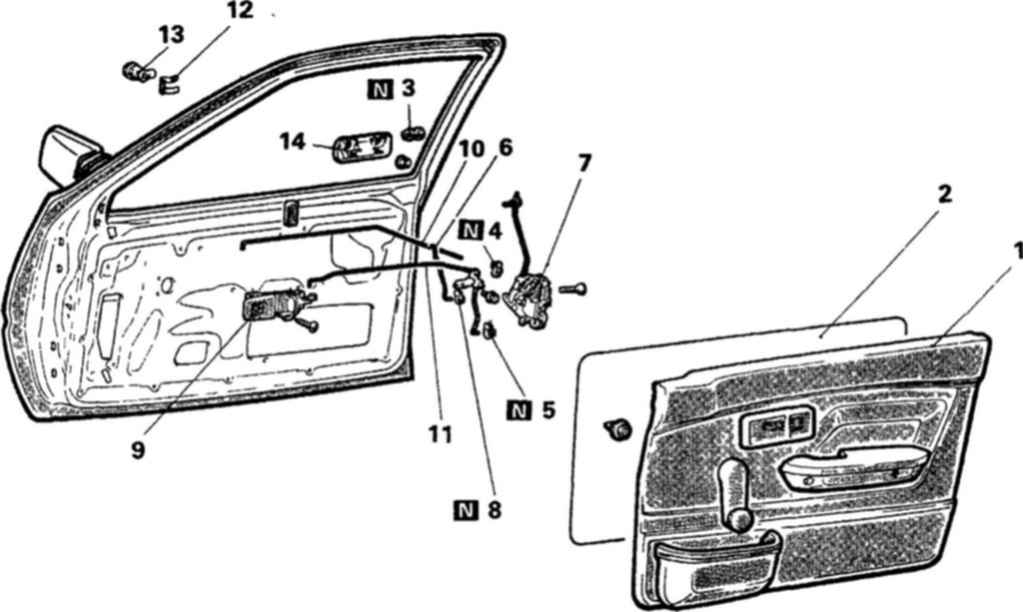

15.3а Элементы замка двери моделей с поднимающейся внешней ручкой 1. Панель отделки 3. Пластиковое покрытие 3. Разъем 4. Зажим 5. Зажим 6. Тяга внешней ручки 7. Замок 8. Зажим 9. Внутренняя ручка 10. Тяга внутренней защелки 11. Тяга внутренней ручки 12.  Крепежный зажим барабана замка 13. Барабан замка 14. Внешняя ручка

3  Отсоедините предохранительную тягу и тягу внутренней ручки от защелки (15.3а и 15.3б)

4  Открутите три крепежных винта и снимите замок

5   Установка проводится в обратном порядке снятия

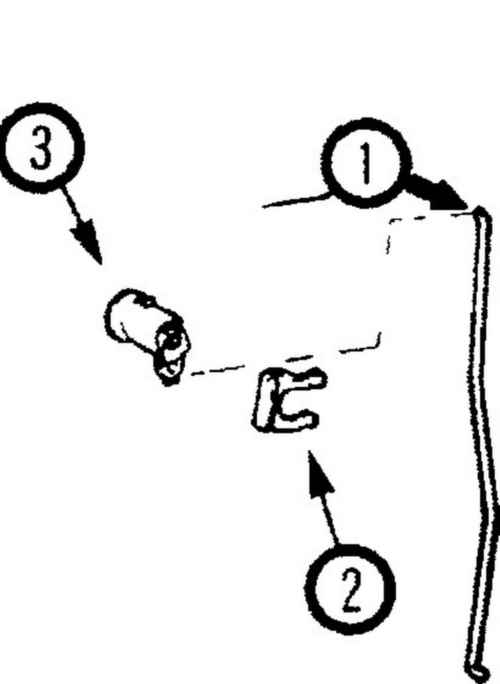

15.6 Отсоедините тягу барабана замка (1) от барабана замка, затем при помощи плоскогубцев снимите крепежный зажим (2) с барабана замка (3)

6.  Отсоедините тягу барабана замка от барабана (15.6).

7.  При помощи плоскогубцев снимите крепежный зажим и снимите барабан замка с двери (15.6).

8.  Установка проводится в обратном порядке снятия.

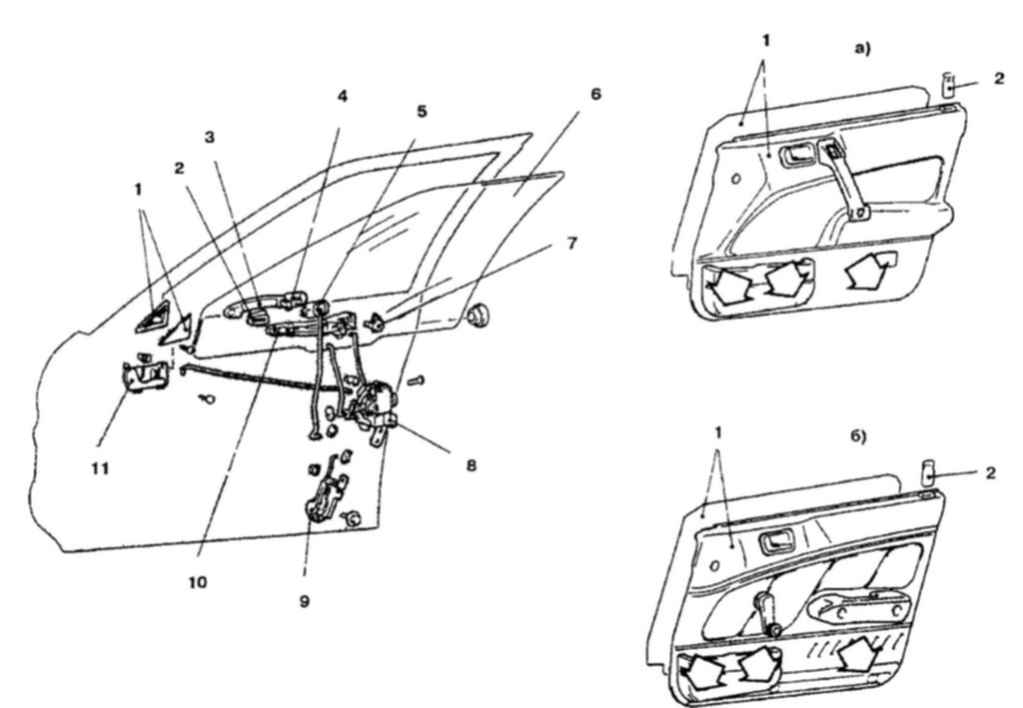

15.3б Элементы замка двери с обычной внешней ручкой 1  Кожух 2  Прокладка 3  Внешняя ручка двери 4  Кожух 5  Прокладка 6  Стекло 7  Крепление 8  Замок 9  Привод замка двери 10  Основание 11  Внутренняя ручка а) Модели с электронными стеклоподъемниками 1    Панель  отделки  и  защитная пленка 2  Кнопка б) Модели с механическими стеклоподъемниками 1    Панель  отделки  и защитная пленка 2  Кнопка

9. Открутите крепежные винты (15.3а и 15.3б).

10. Снимите ручку с двери.

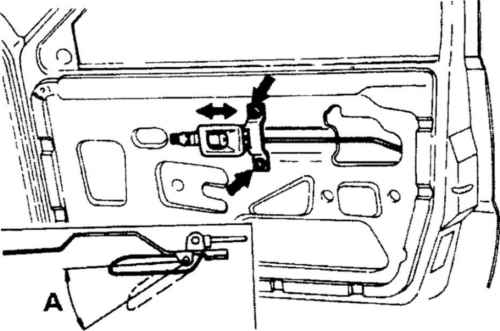

15.11а На моделях Precis 1988 и 1989 года выпуска перед затяжкой винтов отрегулируйте положение ручки так, чтобы она поднималась на 48° (расстояние А)

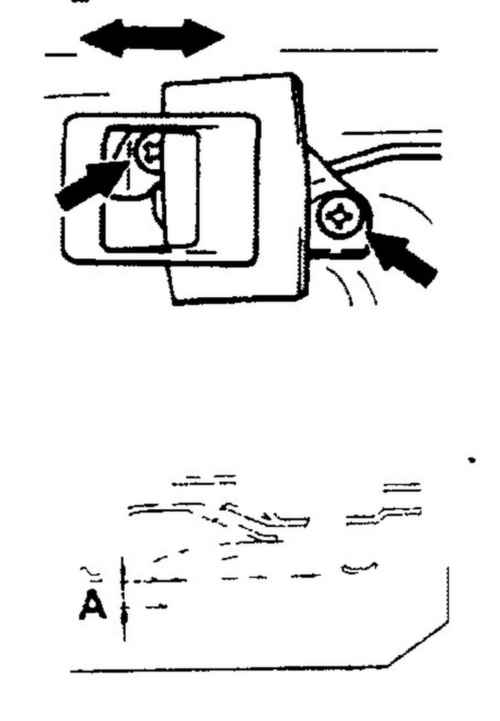

15.11б Открутите винты и передвиньте ручку, если необходимо, для регулировки свободного хода

11. Установка проводится в обратном порядке снятия. Отрегулируйте ход ручки перед затяжкой крепежных винтов (15.11а и 15.11б).

12. Отсоедините соединительные тяги от ручки.

13 Открутите крепежные гайки с внутренней стороны двери и снимите ручку.

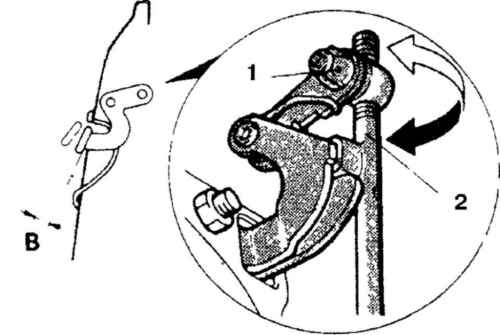

15.14 Отсоедините тягу для регулировки свободного хода внешней ручки 1.  Зажим 2. Тяга внешней ручки

14. Установка проводится в обратном порядке снятия. Проверьте и отрегулируйте свободный ход ручки, если необходимо (15.14)
