15.17. Схемы электрооборудования - общее описание

Ниже приведены общие схемы электрооборудования для описываемых моделей, так как невозможно привести точные схемы для каждой из моделей, каждого года выпуска. Перед проверкой цепей электрооборудования проверьте предохранитель и автоматические выключатели. Проверьте зарядку аккумулятора и надежность контактов.

Цветовые обозначения проводов

В	Черный
Gr	Серый
Li	Голубой
R	Красный
Br	Коричневый
L	Синий
0	Оранжевый
Y	Желтый
G	Зеленый
Lg	Светло-зеленый
P	Розовый
W	Белый

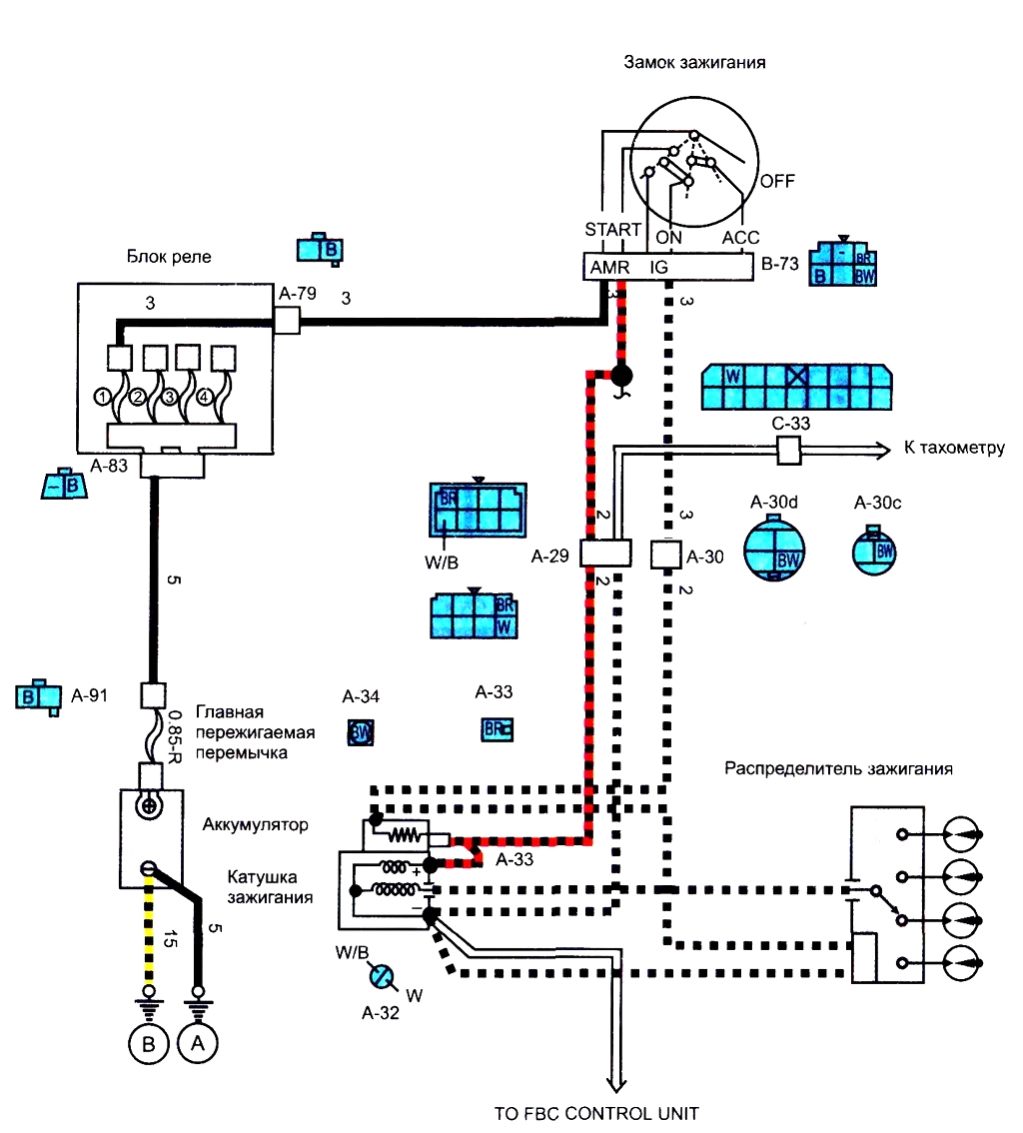

Принципиальная схема системы зажигания

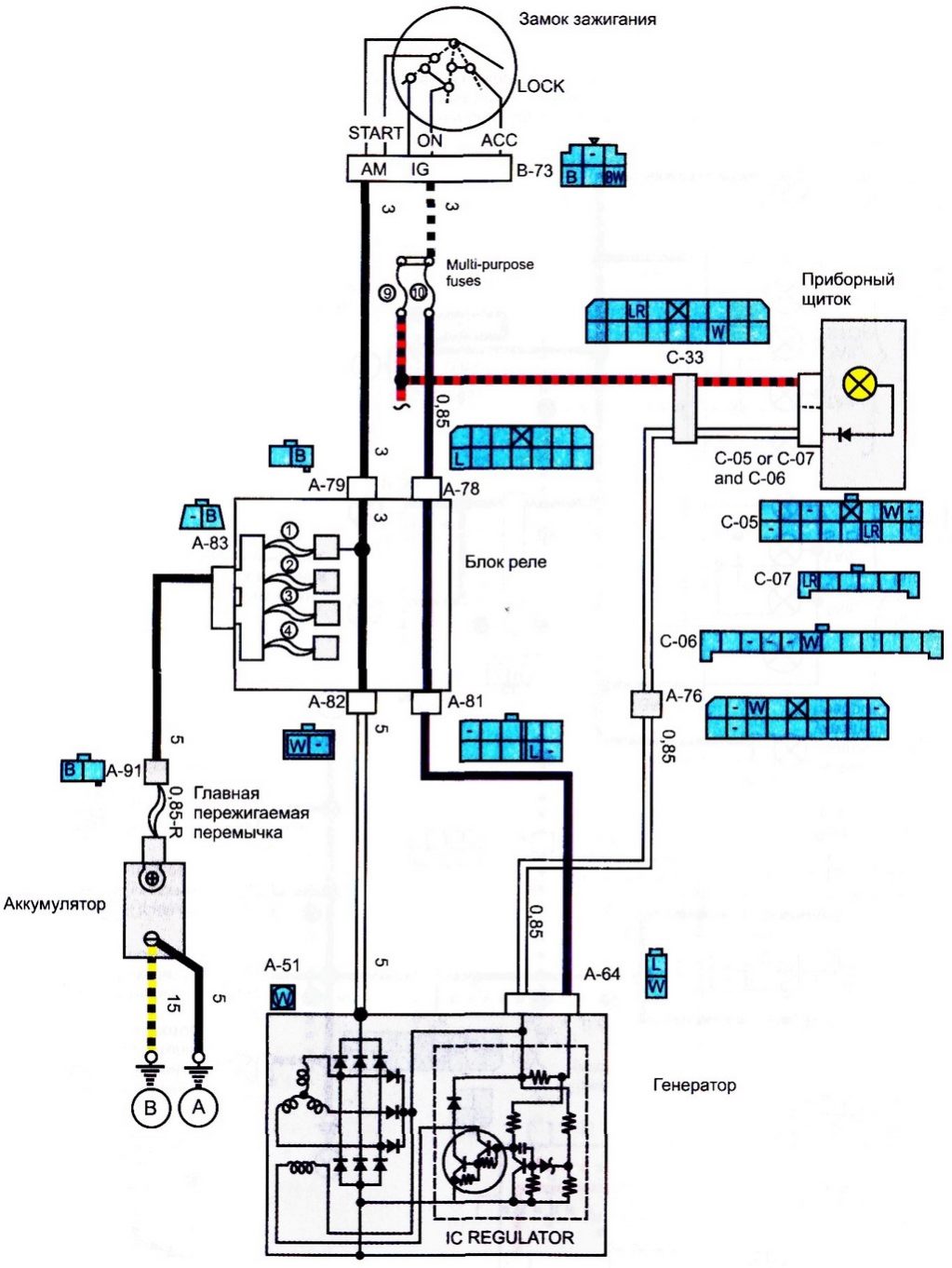

Принципиальная схема системы подзарядки аккумулятора

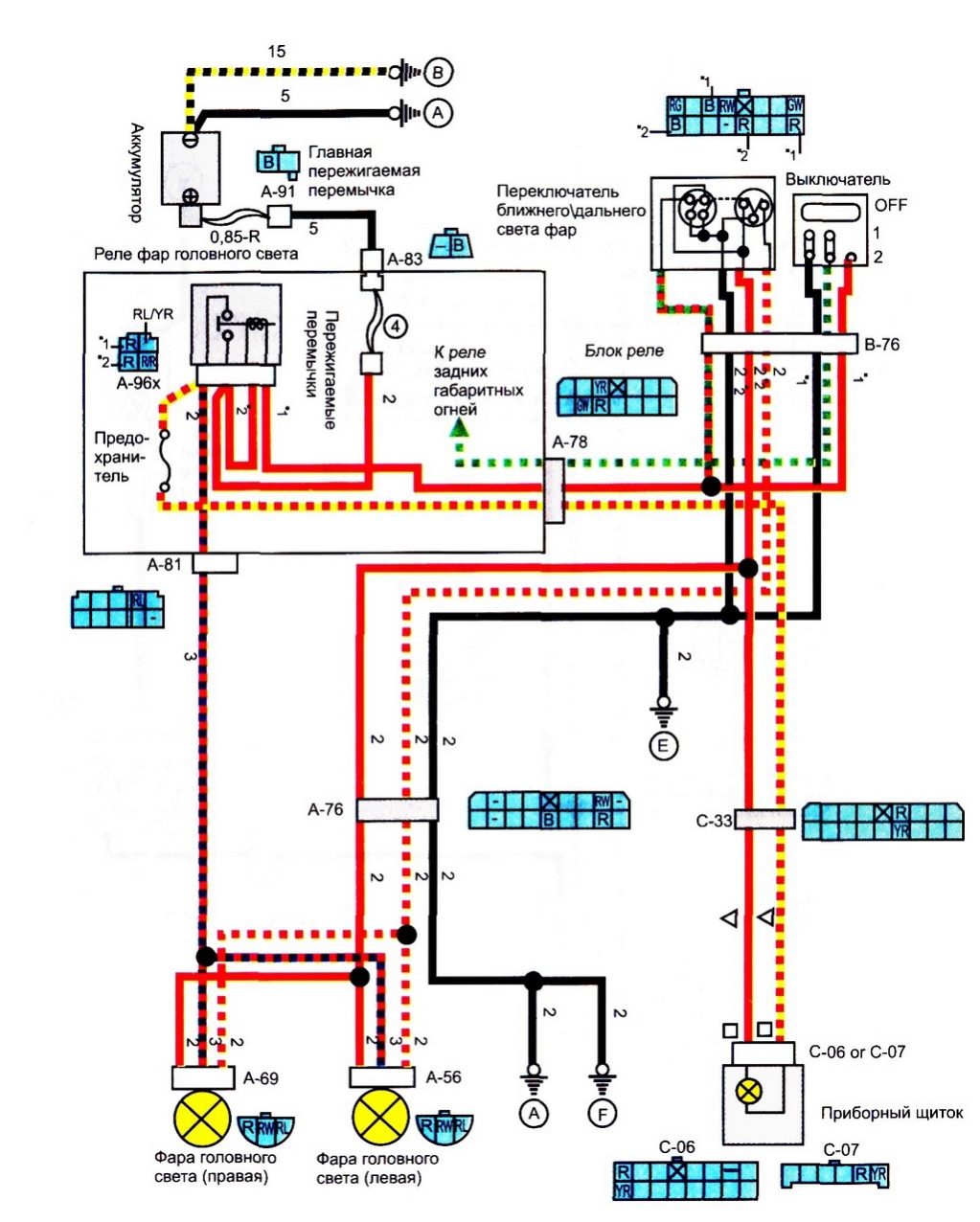

Принципиальная схема фар головного света

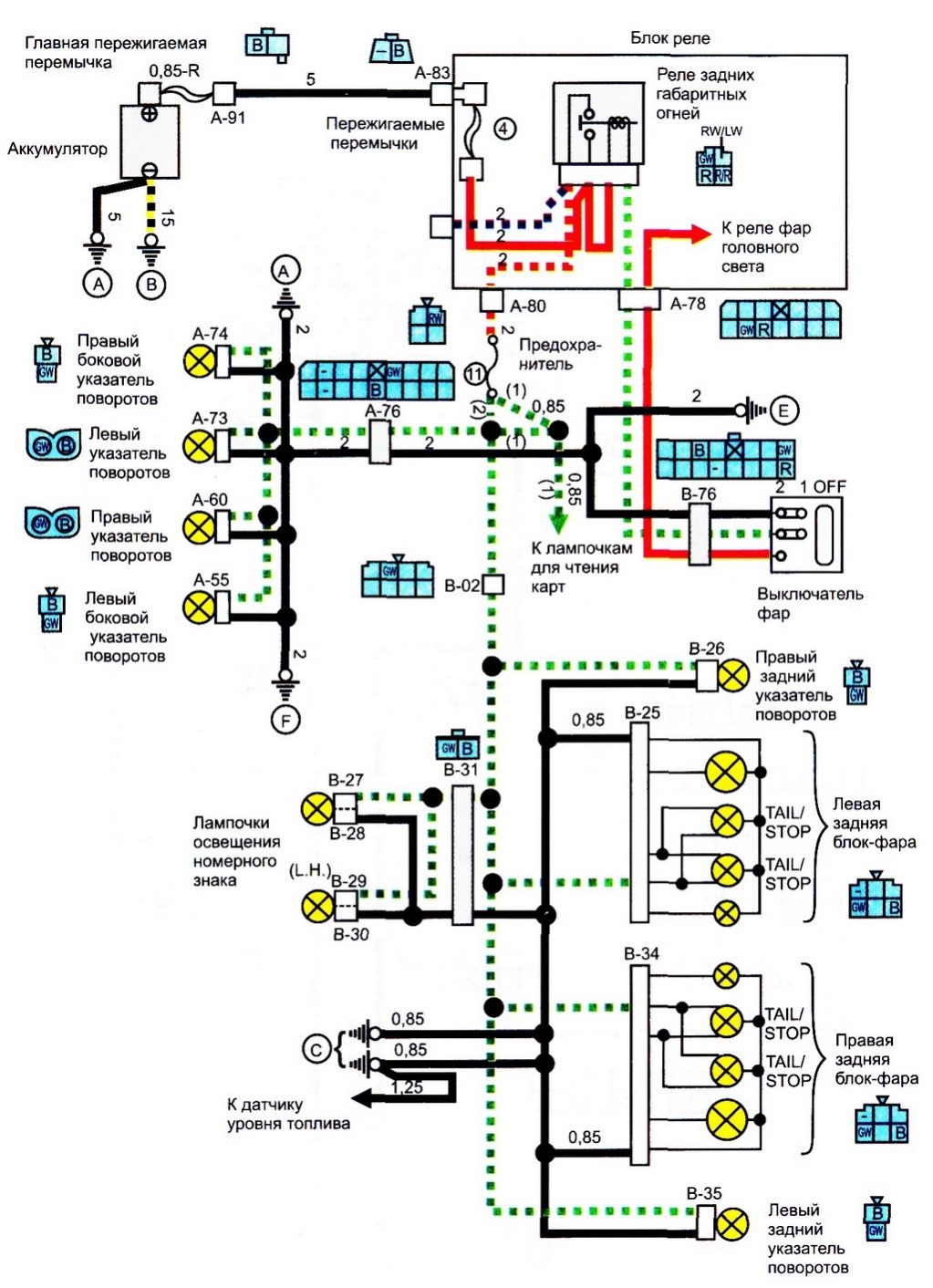

Принципиальная схема задних габаритных огней, огней стоп-сигнала и лампочек освещения номерного

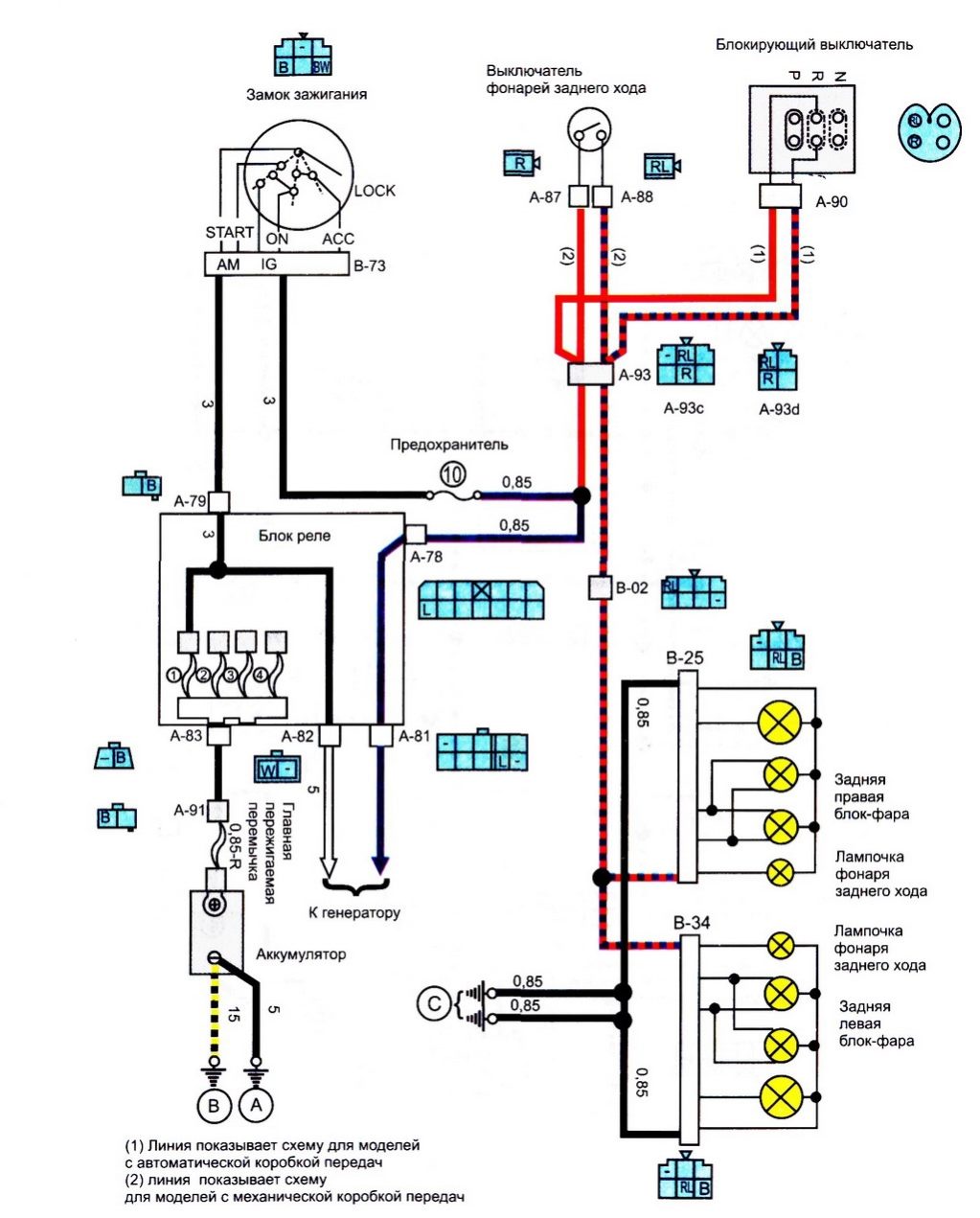

Принципиальная схема фонарей заднего хода

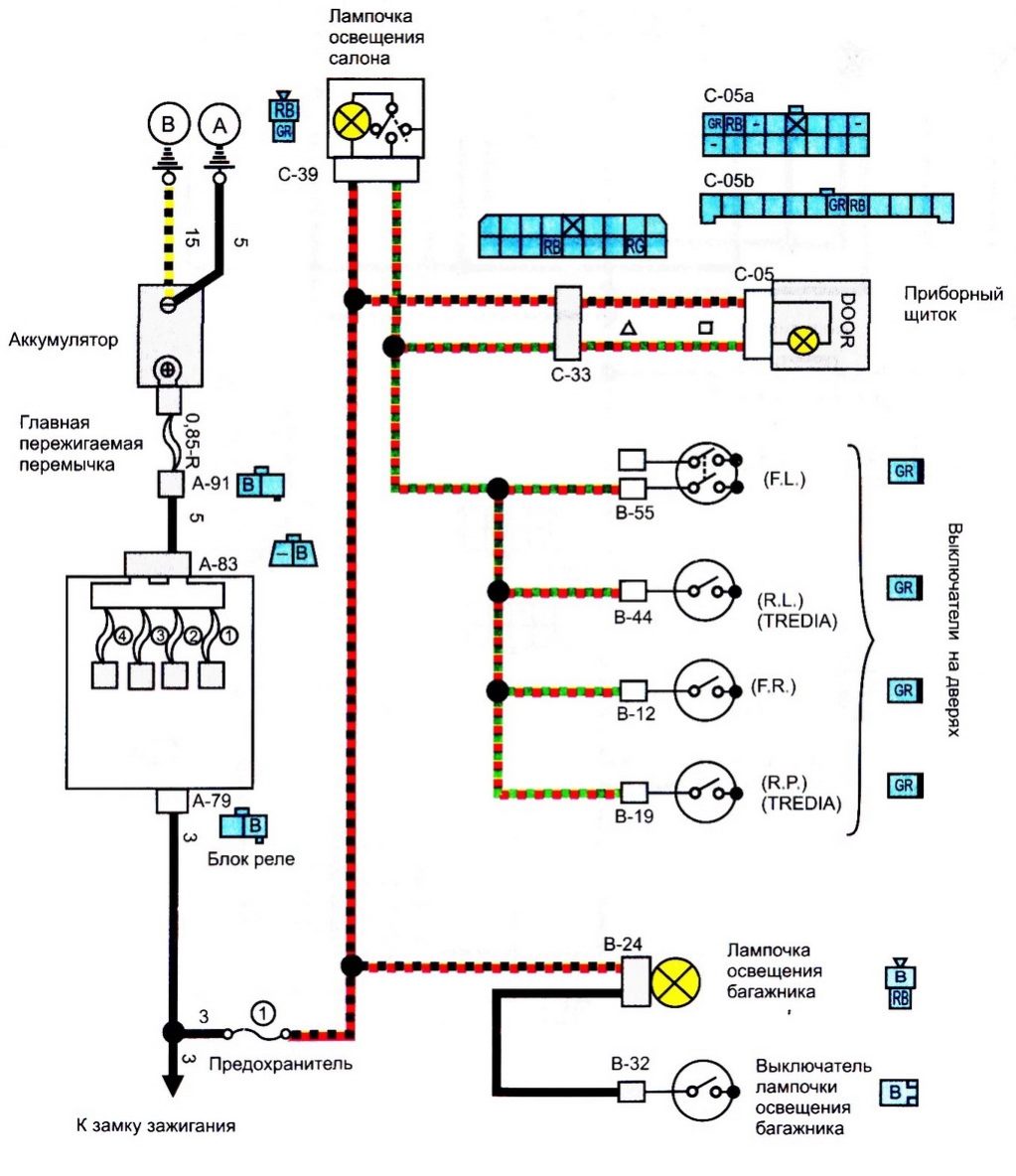

Принципиальная схема внутреннего освещения

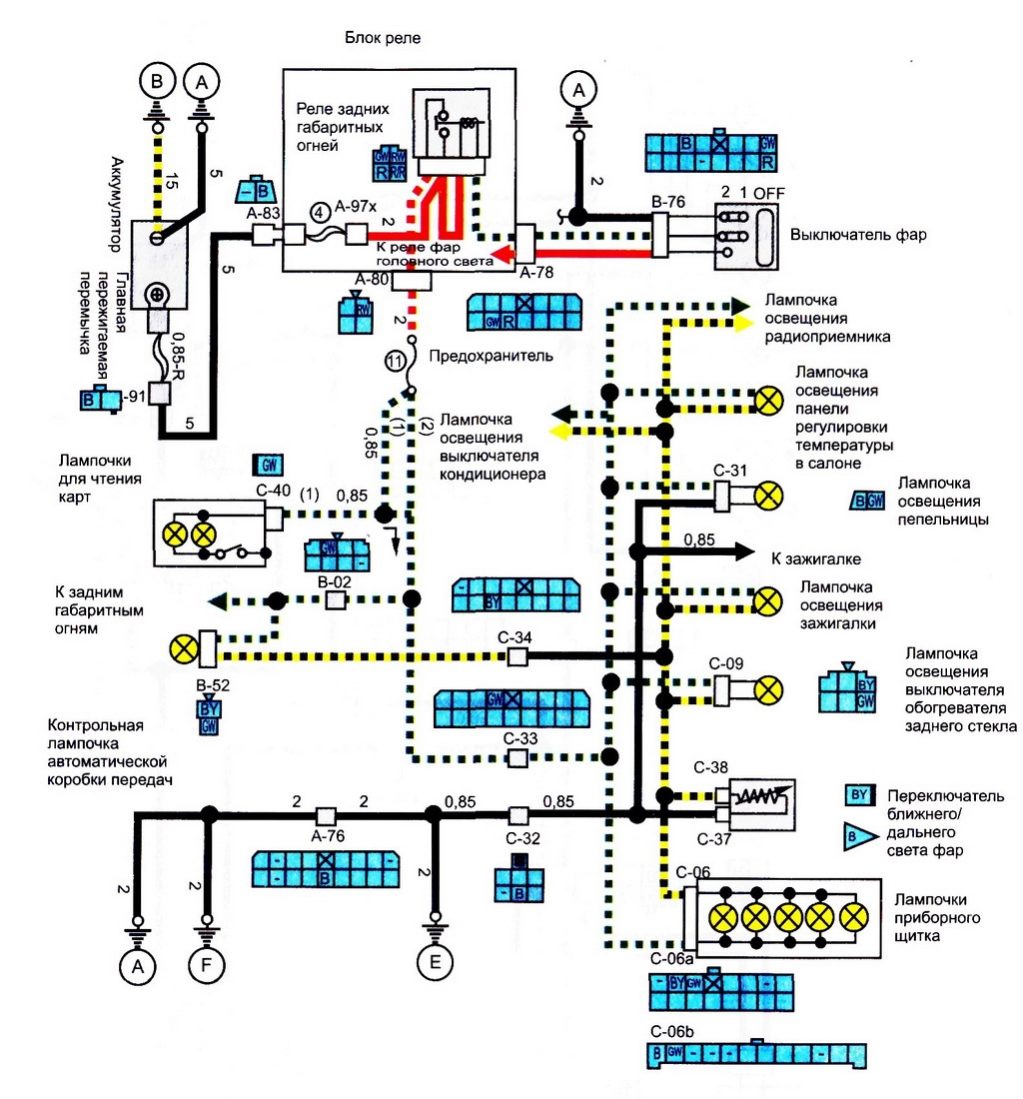

Принципиальная схема приборного щитка и внутреннего освещения

Принципиальная схема огней стоп-сигнала

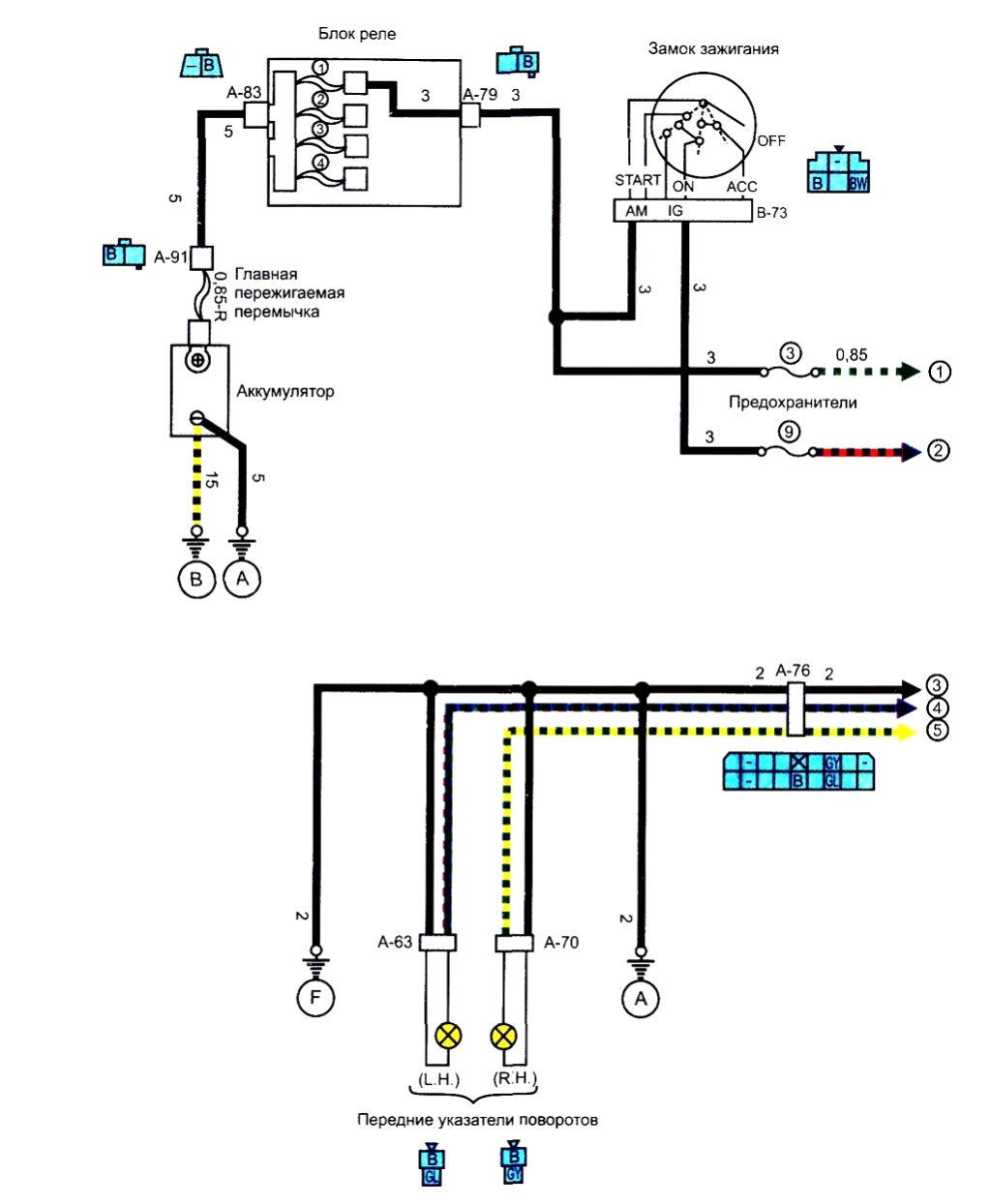

Принципиальная схема указателей поворотов и аварийной сигнализации (1 из 2)

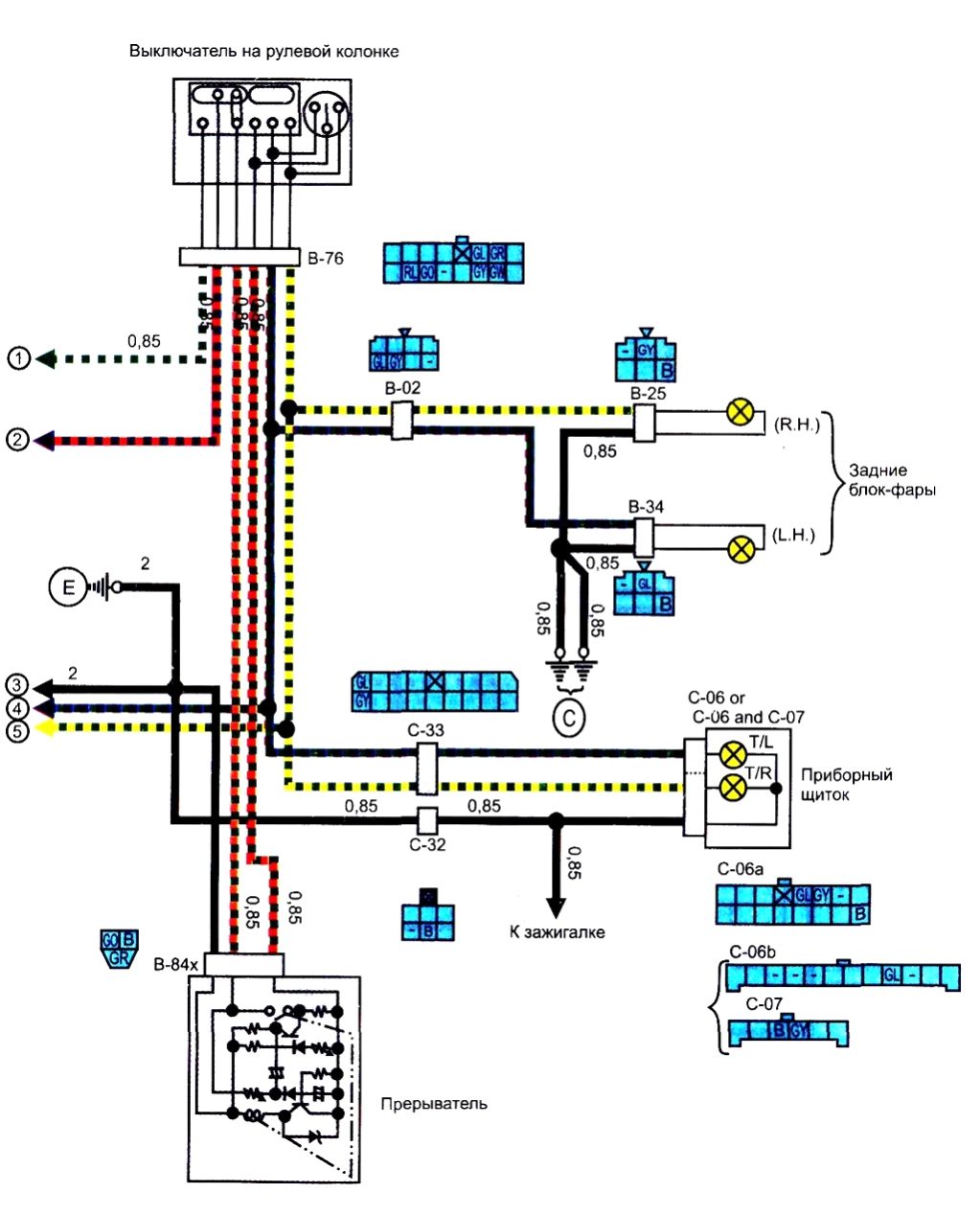

Принципиальная схема указателей поворотов и аварийной сигнализации (2 из 2)

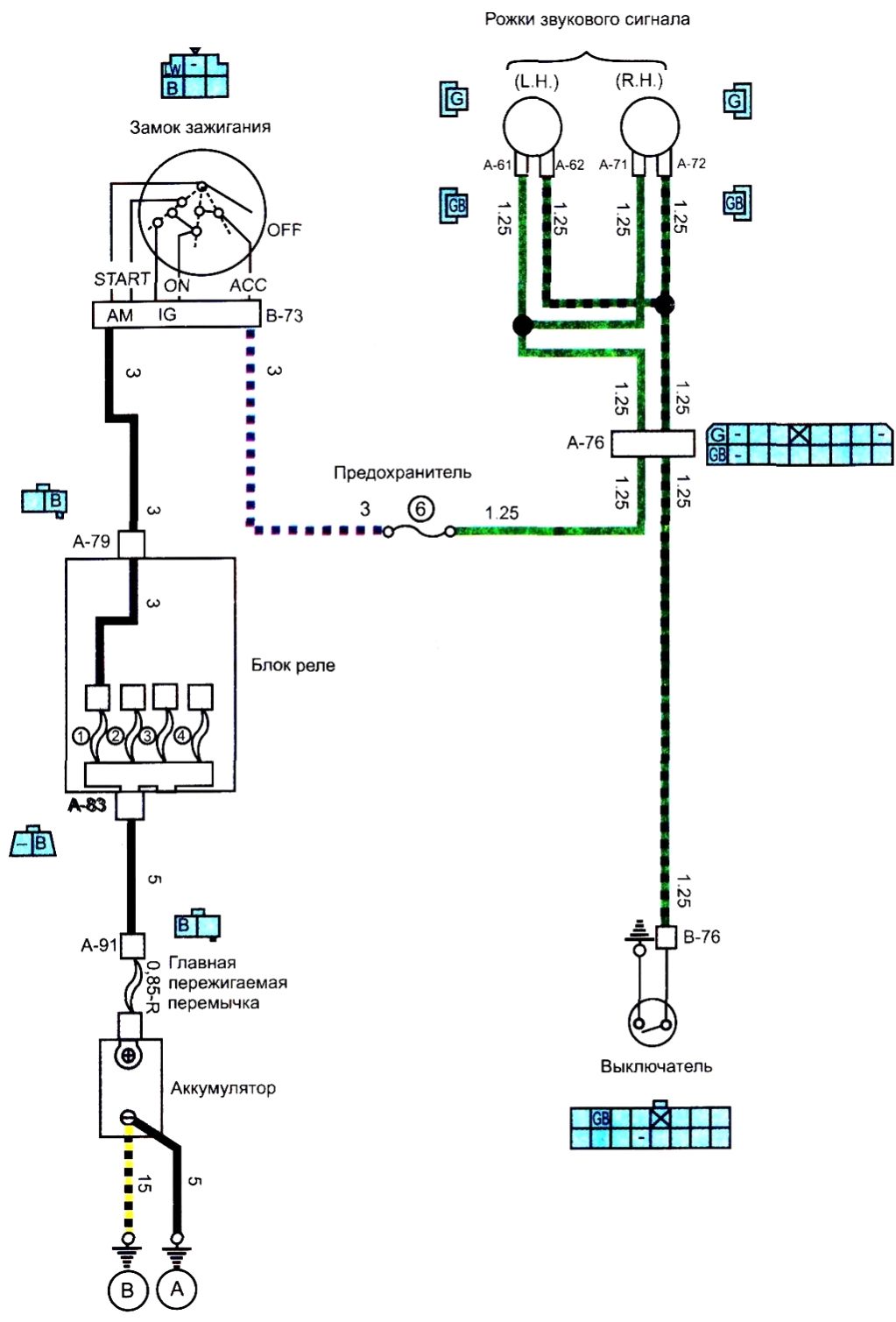

Принципиальная схема звукового сигнала

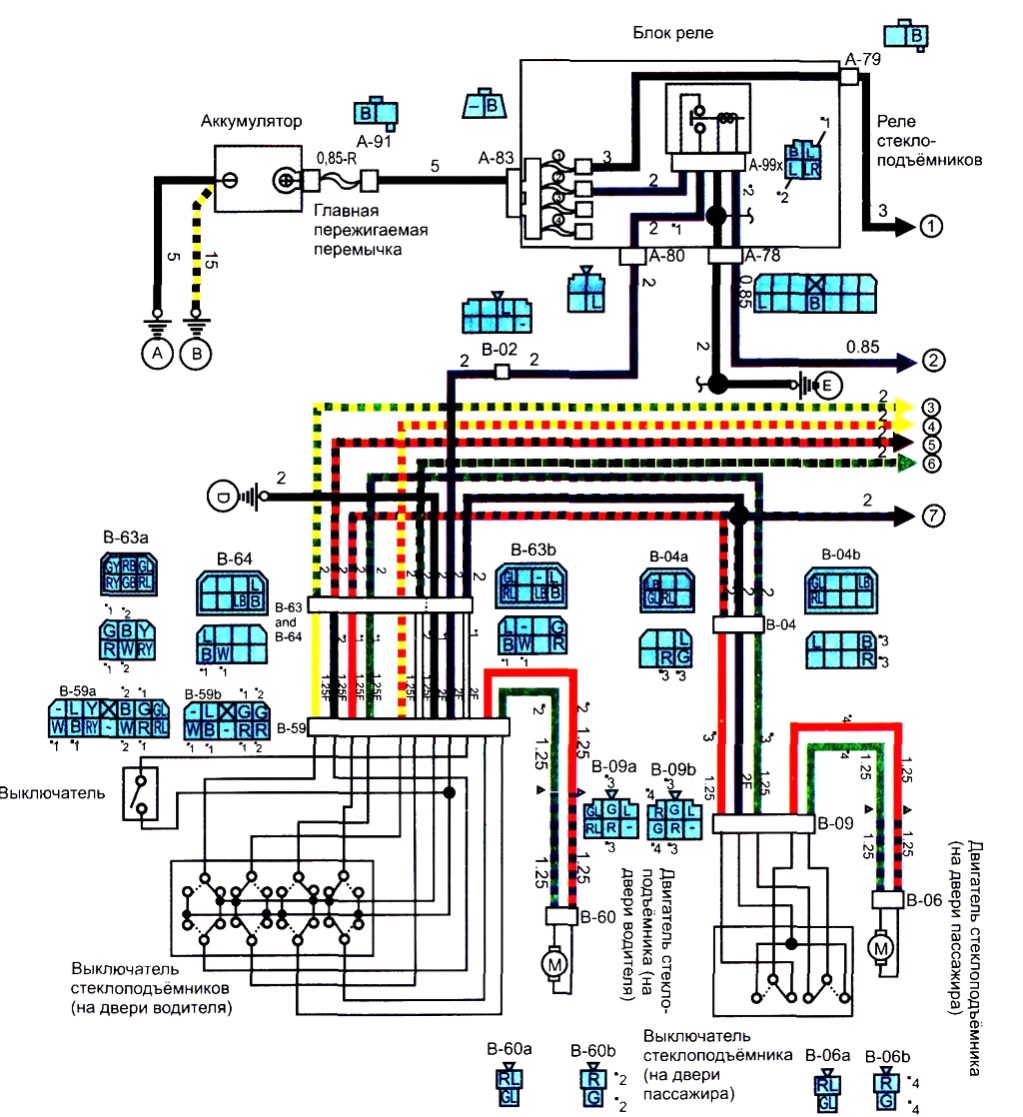

Принципиальная схема электрических стеклоподъёмников ( 1 из 2 )

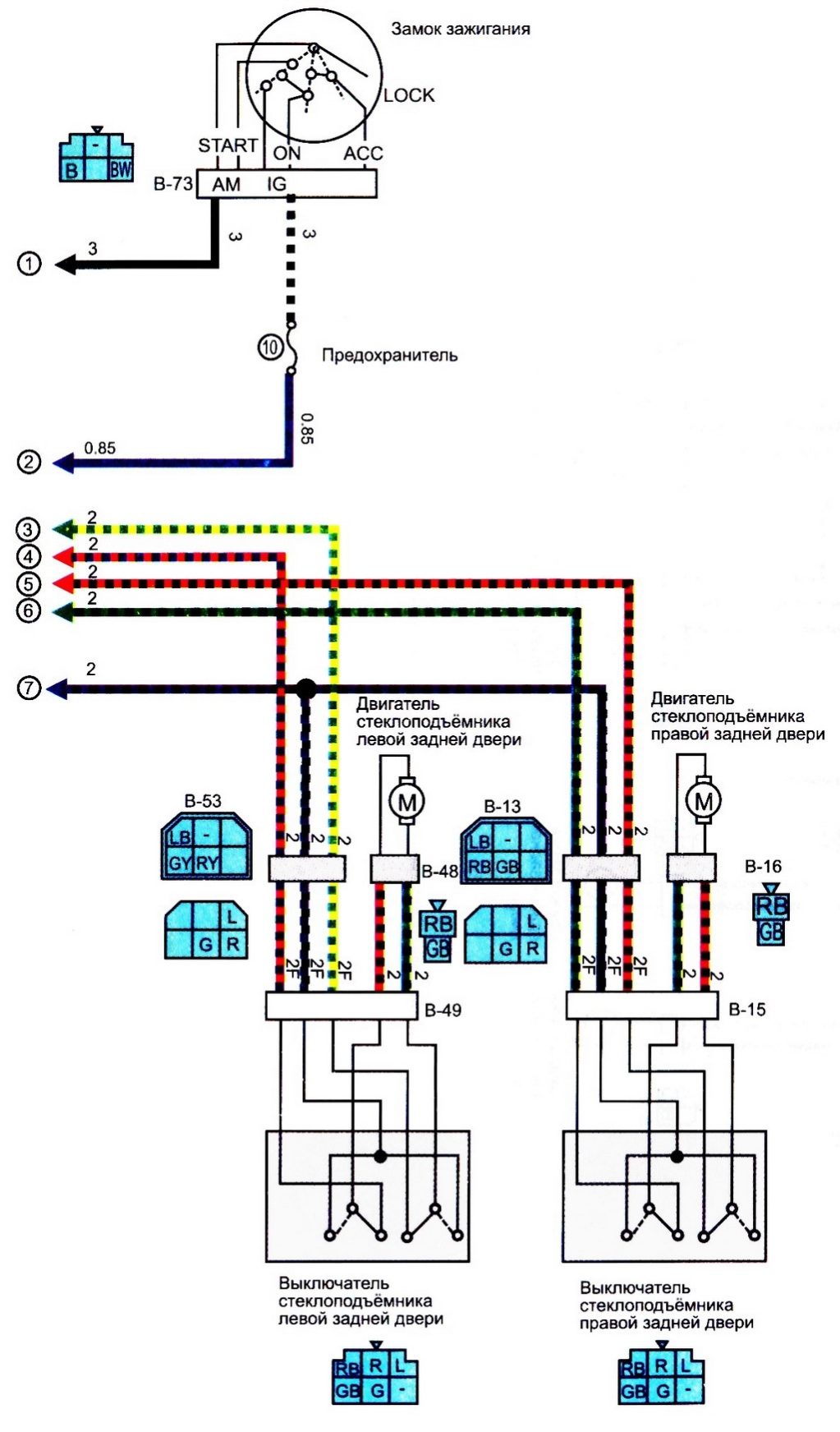

Принципиальная схема электрических стеклоподъёмников (2 из 2)

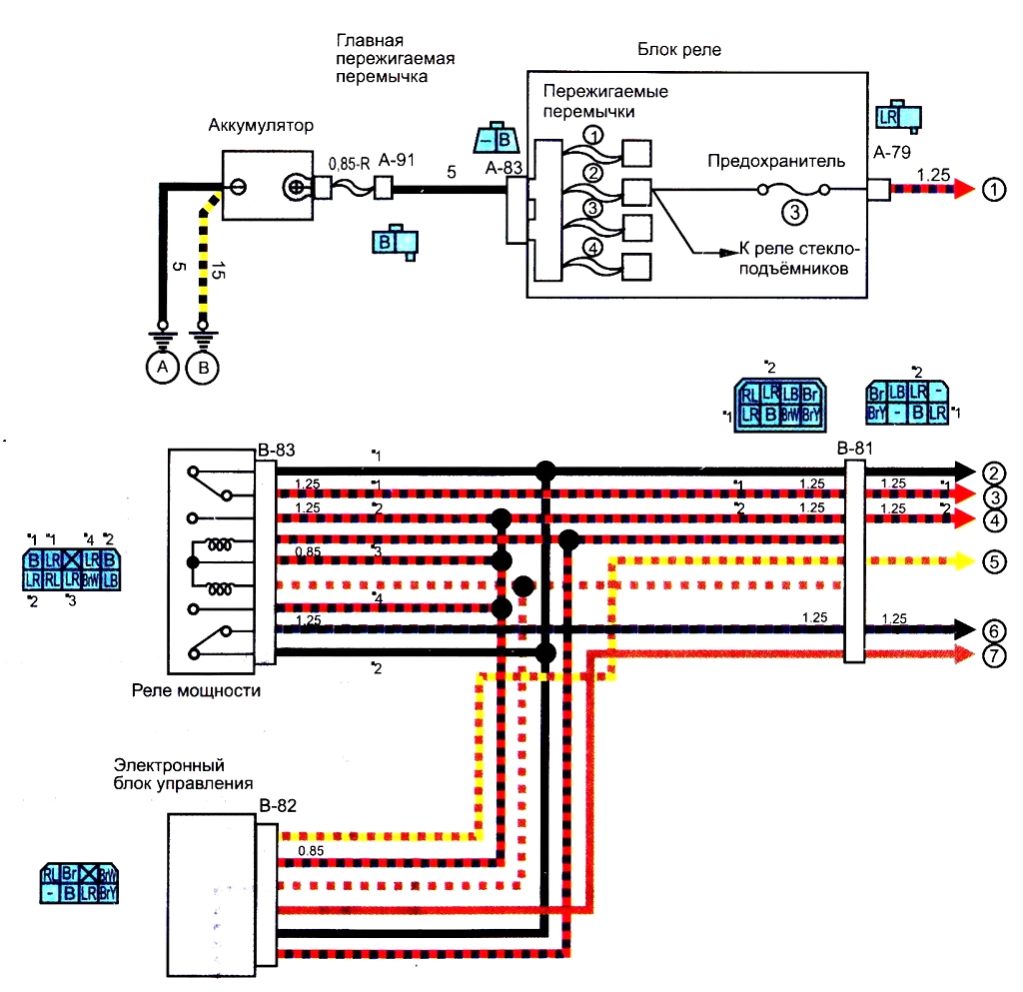

Принципиальная схема центрального замка (1 из 2 )

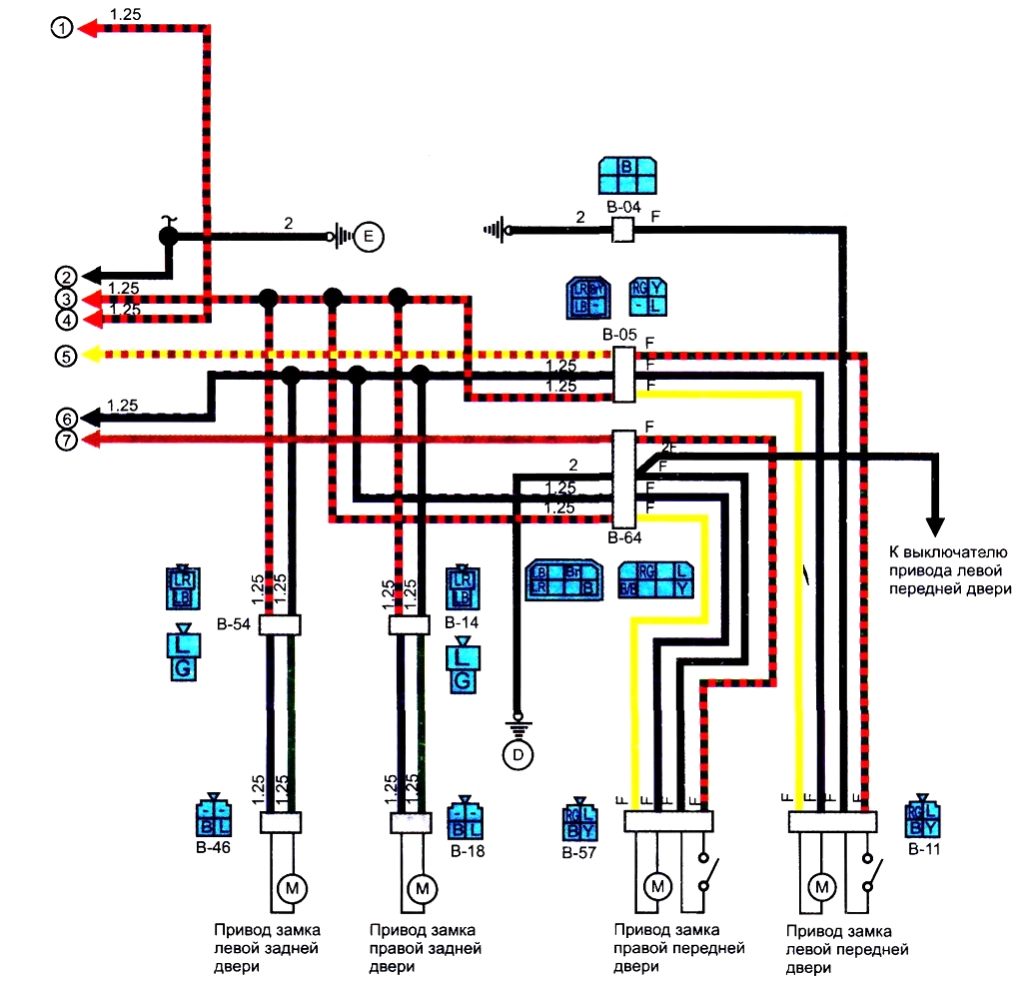

Принципиальная схема системы центрального замка (2 из 2)
