2.11. Проверка и регулировка свободного хода педали сцепления

1. Надавите на педаль сцепления и проверьте величину ее свободного хода.

2.  Для регулировки свободного хода педали в двигательном отсеке подкрутите регулировочную гайку оплетки тросика (расположенную в месте, где тросик проходит через заднюю стенку двигательного отсека) так, чтобы зазор между гайкой и выступающей частью изолятора был таким, как указано в разделе технических характеристик.

3.  Снова проверьте свободный ход педали сцепления и проведите повторную регулировку, если необходимо.

10.1 Для проверки свободного хода педали сцепления измерьте расстояние между обычным положением педали и положением, когда педаль начинает оказывать сопротивление

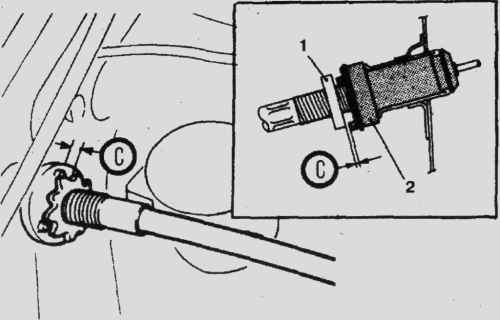

10.2 Регулировка свободного хода педали сцепления проводится подкручиванием регулировочной гайки, чтобы получить требуемый зазор (С) 1. Регулировочная гайка 2. Изолятор
