2.33. Проверка, замена смазки и регулировка подшипников задних колес (только для моделей с задними барабанными тормозами)

1. Поднимите заднюю часть автомобиля и установите его на опоры. Покрутите колесо и проверьте,

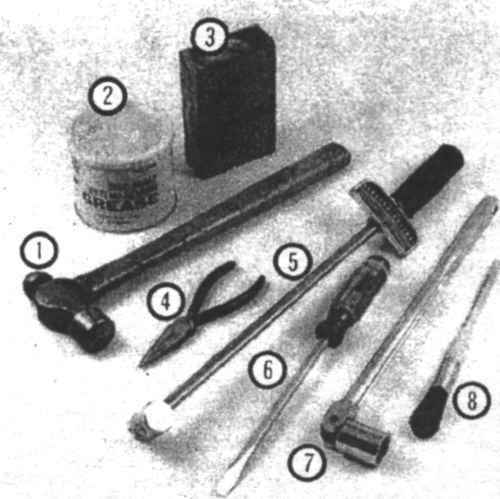

32.1  Инструменты и материалы, необходимые для обслуживания подшипников задних колес 1. Молоток 2. Смазка 3. Деревянный блок 4. Острогубцы 5. Динамометрический ключ 6. Отвертка 7. Накидной ключ 8. Щетка

чтобы оно вращалось без шума, сопротивления и чрезмерно свободного хода. Попробуйте подвигать колесо вперед-назад на оси. Если свободный ход слишком большой, подшипники необходимо проверить и заменить смазку (32.1).

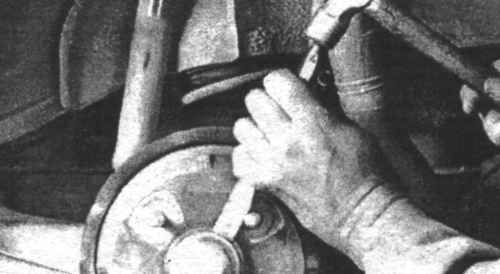

32.2 Снимите пылезащитный колпачок

2. Снимите пылезащитный колпачок со ступицы (32.2).

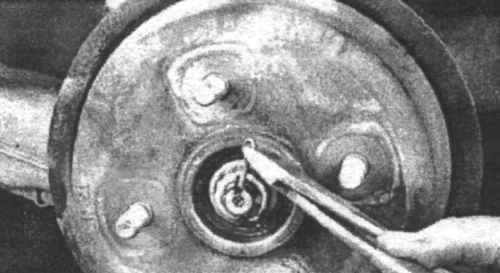

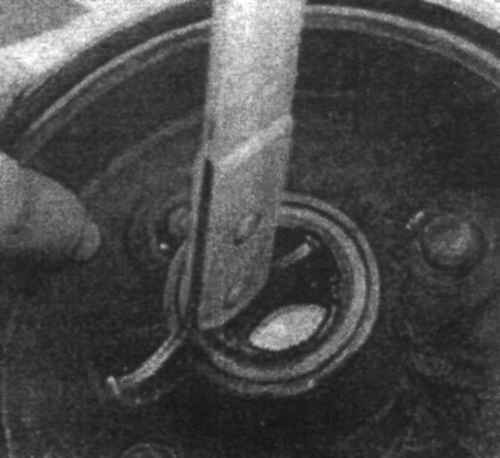

32.3а Достаньте чеку

  3. Достаньте чеку и снимите стопорное кольцо (32.3а и 32.3б).

32.3б Снимите стопорное кольцо

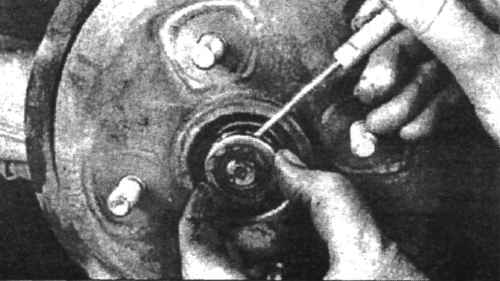

32.4 Снимите шайбу при помощи маленькой отвертки

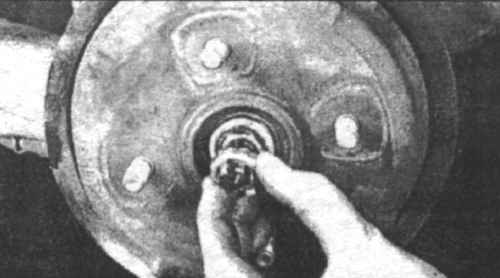

4.  Открутите и снимите гайку крепления ступицы и шайбу (32.4).

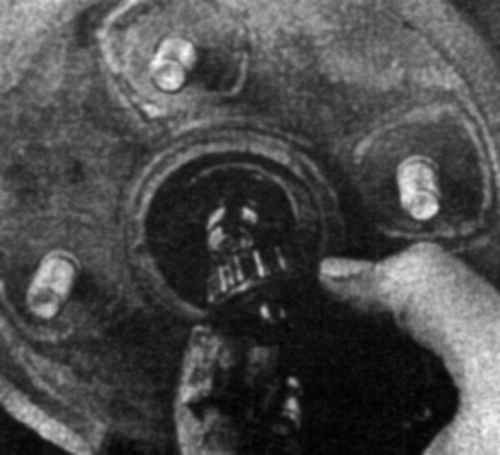

32.5 Снимите внешний подшипник

5.  Потяните ступицу на себя и верните обратно в первоначальное положение. Снимите внешний подшипник (32.5).

32.6 Снимите сальник

6.  Снимите ступицу и снимите сальник с обратной стороны ступицы. Снимите внутренний подшипник.(32.6)

7. При помощи растворителя и щетки очистите подшипники, ступицу и ось. Осмотрите подшипники на наличие трещин и следов износа.

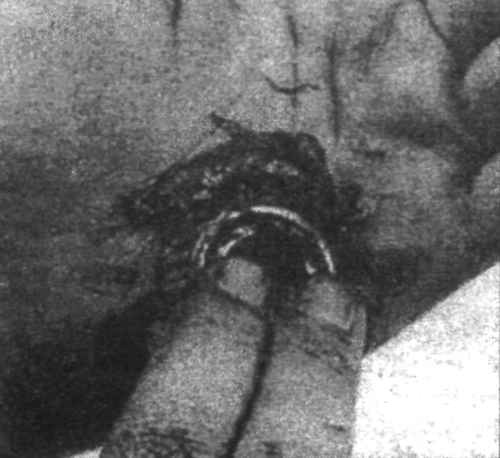

32.8 Нанесите смазку на ролики подшипники

8.  Заполните подшипники и ступицу новой смазкой (32.8). Установите внутренний подшипник в ступицу и установите новый сальник.

9.  Аккуратно установите ступицу на ось и установите внешний подшипник на место.

10.  Установите шайбу и гайку. Несильно закрутите гайку.

11.   Прокрутите ступицу вперед несколько раз и ослабьте затяжку гайки.

12.  Плотно затяните гайку. Установите стопорное кольцо и вставьте новую чеку. Загните концы чеки.

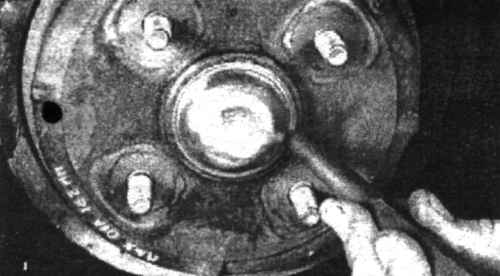

32.13 Установите пылезащитный колпачок на место

13. Установите пылезащитный колпачок (32.13).
