4.10. Головка блока цилиндров - разборка

1. Снимите оси коромысел и коромысла.

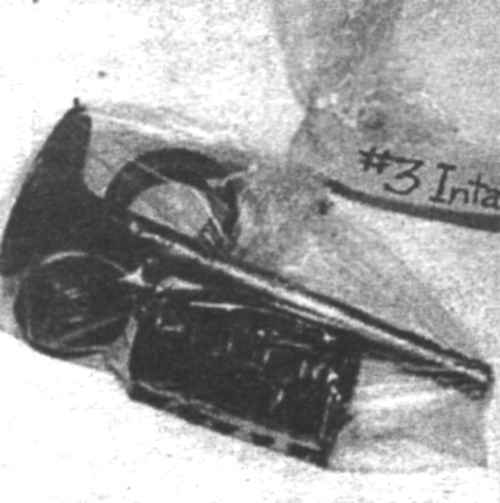

9.2 Для хранения элементов клапанного механизма используйте маленькие пластиковые пакеты с соответствующей меткой для того, чтобы не перепутать элементы при установке и установить все клапаны на свои места.


2.  Перед снятием клапанов подготовьте пластиковые пакетики для их хранения (9.2).

9.3 При помощи компрессора пружин сожмите пружину, затем снимите сухарики


3. Сожмите пружину первого клапана и снимите сухарики (9.3). Аккуратно отпустите пружину и снимите тарелку, пружину и седло пружины.

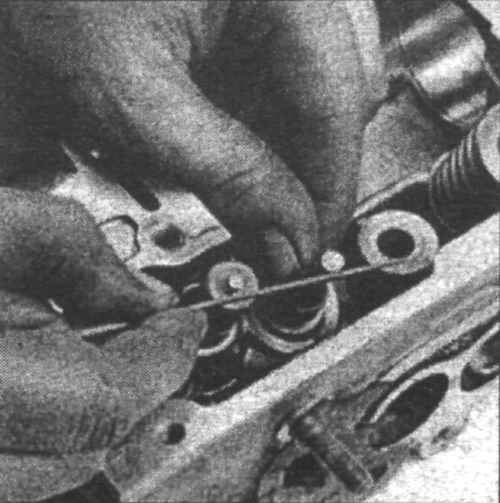

9.4 Если клапан не снимается, обточите область вокруг канавки на штоке клапана напильником


4.  Снимите клапан и сальник. Если клапан не снимается, удалите фаску вокруг канавки на штоке клапана (9.4).
5.  Аналогичным образом снимите остальные клапаны.

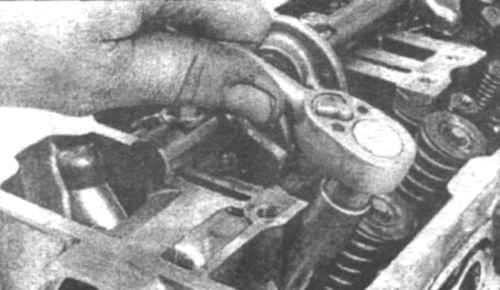

9.6 Выкрутите клапаны впуска разреженной смеси при помощи специального инструмента Mitsubishi MD998310 или глубокой головки


6.  Если необходимо, снимите клапаны впуска разреженной смеси (9.6).

9.7 Сожмите пружину клапана при помощи инструмента N MD998309


7.  Для снятия клапана сожмите пружину клапана при помощи специального инструмента (MD998309) (9.7), снимите сухарики, тарелку и пружину.
8. Снимите уплотнения со штока клапана.
9. После снятия клапанов очистите и осмотрите головку.
