8.12. Система компенсации низкого атмосферного давления

Модели с карбюраторным двигателем
1. Система состоит из компенсационного клапана, вакуумного клапана, контрольного клапана и распределителя с вакуум-корректором.
2. Для компенсации низкого атмосферного давления в карбюратор подается дополнительное количество воздуха и дополнительное разрежение на вакуум-корректор.
Модели с впрыском топлива

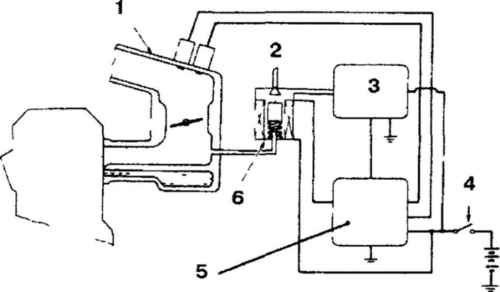

12.3 Элементы системы компенсации низкого атмосферного давления

1 Смесительная камера
2 К патрубку воздушного фильтра
3 Датчик давления
4 Замок зажигания
5 Электронный блок управления
6 Электромагнитный клапан


3. На этих моделях используется датчик давления вместе с электромагнитным клапаном (12.3)  Когда зажигание включено, датчик периодически проверяет атмосферное давление В остальное время он следит за давлением во впускном коллекторе
4. Датчик   посылает   информацию   электронному блоку управления, который регулирует время открытия инжекторов в соответствии с атмосферным давлением и давлением во впускном коллекторе
