11.26. Снятие и установка блока управления ABS

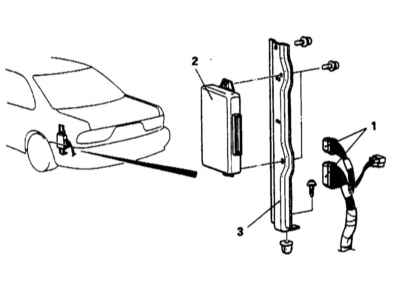

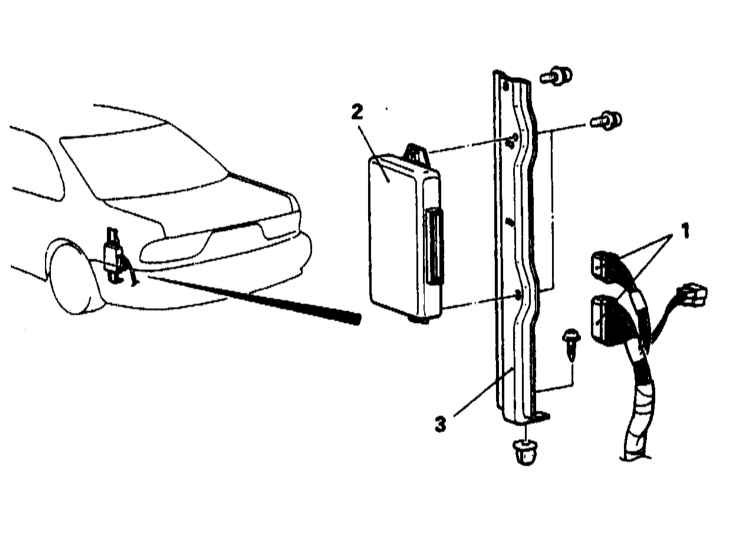

Местоположение и детали установки ECU ABS на моделях Galant и Diamante

1 — Контактный разъем электропроводки ECU
2 — ECU

3 — Опорный кронштейн

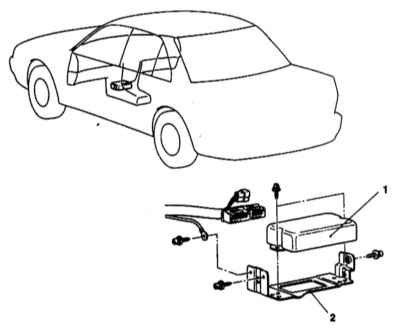

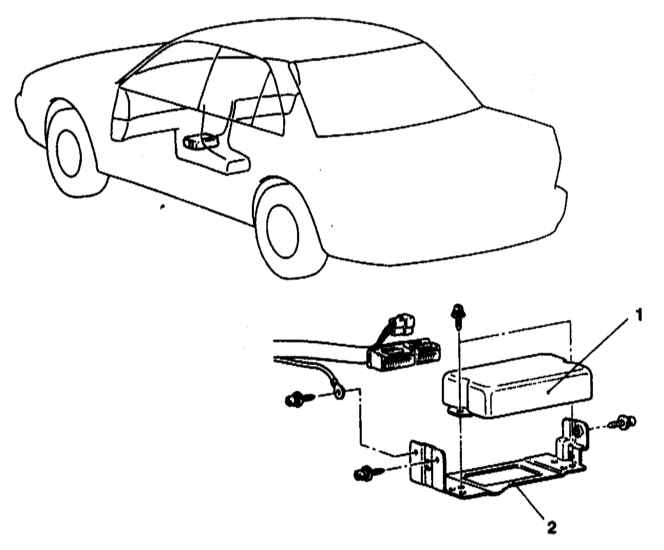

Местоположение и детали установки ECU ABS на моделях Mirage

1 — ECU

2 — Опорный кронштейн


Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Местоположение и детали установки сборки ECU ABS показано на иллюстрациях.
2. Выключите зажигание.

Зажигание должно оставаться выключенным в течение всего времени выполнения процедуры.

3. На моделях Galant и Diamante снимите левую боковую панель обивки багажного отделения.
4. На моделях Mirage снимите напольную секцию центральной консоли.
5. Отпустите фиксатор в нижней части многоконтактного разъема и отсоедините электропроводку от блока управления (ECU) ABS.
6. Отдайте крепежные гайки и снимите ECU со своего опорного кронштейна. В случае необходимости кронштейн также м быть демонтирован.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Если снимали, установите на место опорный кронштейн блока управления.
2. Установите блок управления и прочно затяните гайки его крепления.
3. Если снимали, подсоедините к кронштейну шину заземления, - заземление должно быть восстановлено до подсоединения к ECU электропроводки. Удостоверьтесь в надежности фиксации контактной клеммы.
4. Подсоедините к блоку управления многоконтактный разъем электропроводки, - проследите за надежностью защелкивания фиксатора.
5. Установите панель обивки багажного отделения/напольную секцию центральной консоли.
