13.15. Снятие и установка передних крыльев

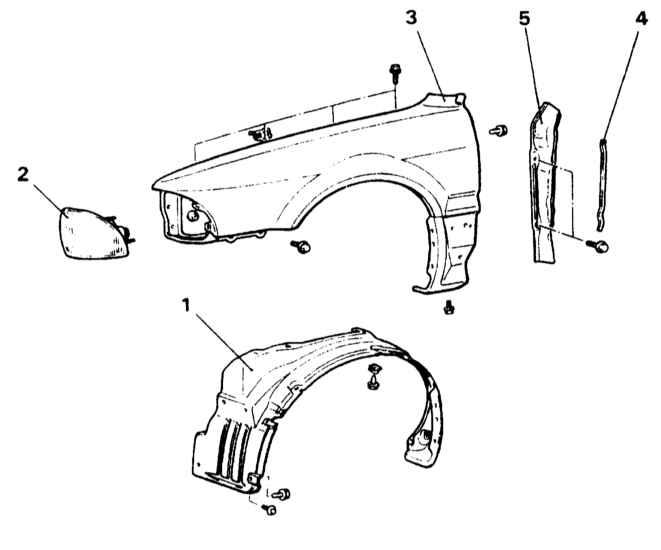

Детали установки переднего крыла на моделях Diamante 1992 ÷ 1996 г.г. вып.

1 — Локер защиты колесной арки
2 — Указатель поворота/парковочный огонь
3 — Переднее крыло

4 — Уплотнитель
5 — Изолятор

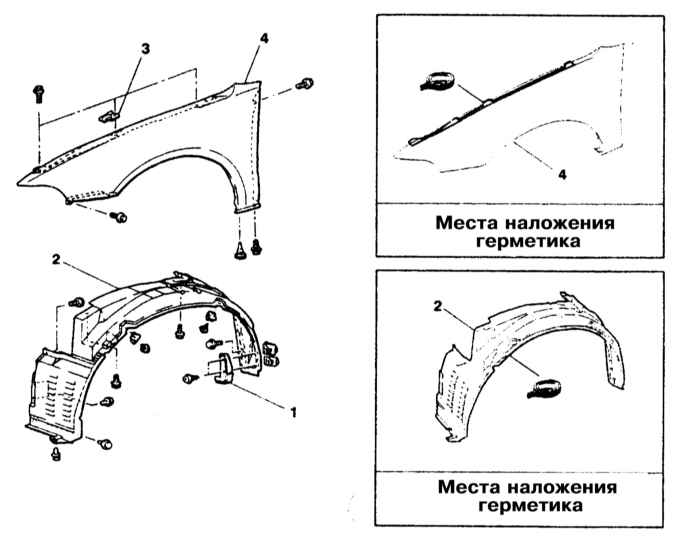

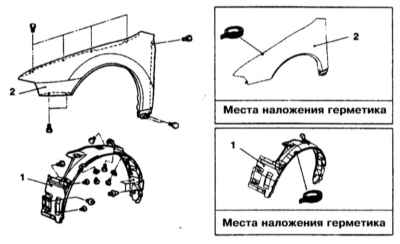

Детали установки переднего крыла на моделях Diamante с 1997 г. вып.

1 — Локер защиты колесной арки

2 — Крыло


Детали установки переднего крыла на моделях Galant по 1993 г.г. вып.

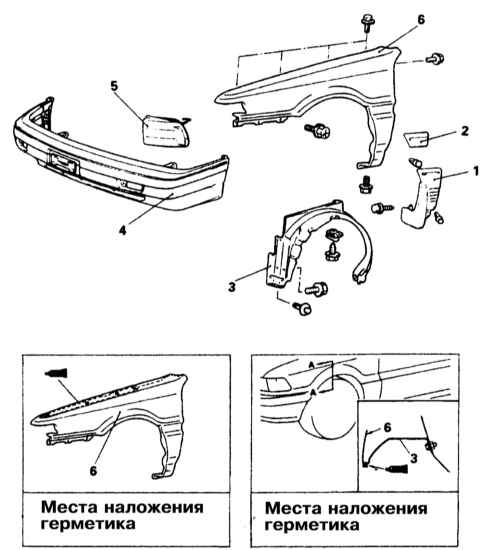

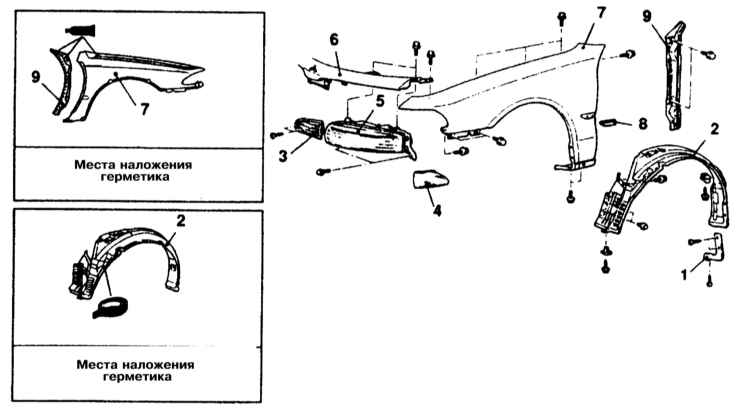

Детали установки переднего крыла на моделях Galant 1994 ÷ 1998 г.г. вып.

1 — Гравийная защита
2 — Локер защиты колесной арки
3 — Радиаторная решетка
4 — Указатель поворота
5 — Сборка головной фары

6 — Панель передка
7 — Переднее крыло
8 — Молдинг боковой защиты
9 — Изолятор

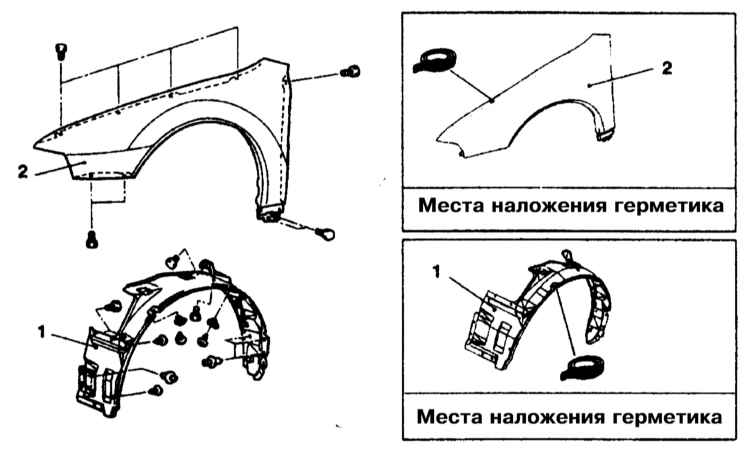

Детали установки переднего крыла на моделях Galant с 1999 г. вып.

1 — Гравийная защита

2 — Локер защиты колесной арки

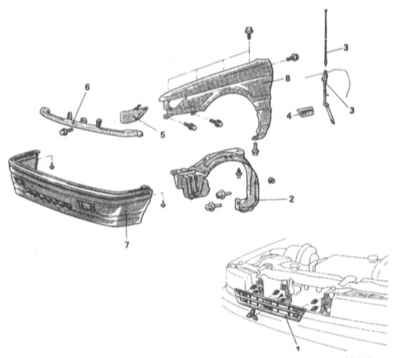

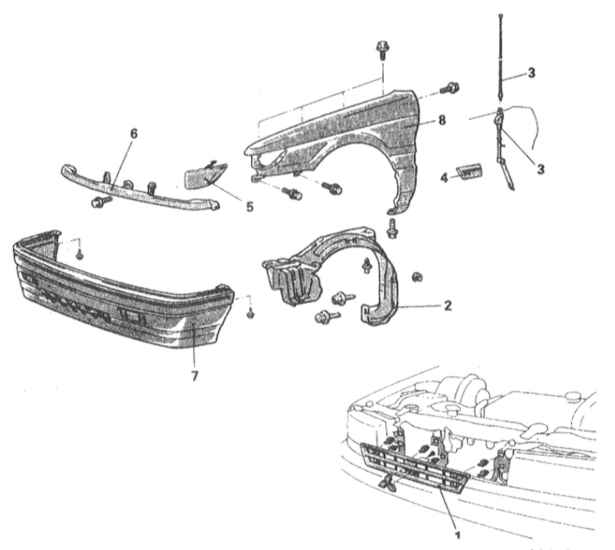

Детали установки переднего крыла на моделях Mirage по 1992 г. вып.

1 — Радиаторная решетка
2 — Локер защиты колесной арки
3 — Антенна (правое крыло)
4 — Молдинг боковой защиты

5 — Комбинированный фонарь
6 — Панель отделки решетки
7 — Передний бампер
8 — Крыло

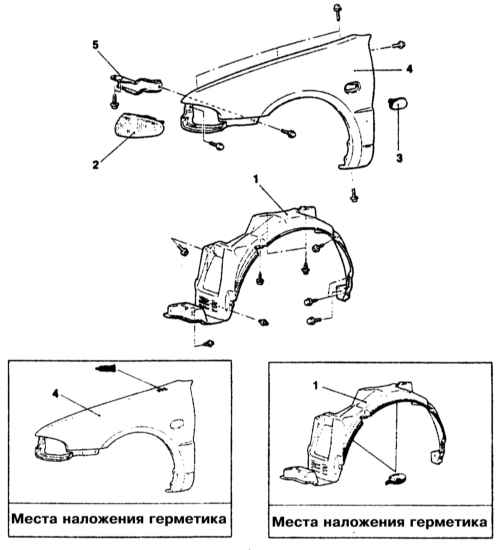

Детали установки переднего крыла на моделях Mirage с 1993 г. вып.

1 — Локер защиты колесной арки
2 — Указатель поворота
3 — Орнамент

4 — Крыло
5 — Монтажный кронштейн


Модели Diamante 1992 ÷ 1996 г.г. вып.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Детали установки переднего крыла на моделях Diamante 1992 ÷ 1996 г.г. вып. показаны на иллюстрации.
2. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

3. Поддомкратьте автомобиль и установите его на подпорки. Снимите соответствующее переднее колесо.
4. Снимите передний грязеотбойник.
5. Снимите молдинг боковой защиты.
6. Снимите передний боковой обтекатель.
7. Отпустите фиксаторы и снимите локер защиты колесной арки.
8. Снимите сборку указателя поворота/парковочного огня.
9. Выверните расположенные вдоль верхнего, нижнего и заднего краев крыла крепежные болты и снимите панель крыла с автомобиля.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в обратном порядке, - посадочные поверхности кузова следует перед установкой крыла смазать герметиком типа 3М ATD № 8625. Проследите, чтобы крепежные болты были затянуты с требуемым усилием (6 H•м).


Модели Diamante с 1997 г. вып.

Снятие


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Поддомкратьте автомобиль и установите его на подпорки. Снимите соответствующее переднее колесо.
3. Снимите передний бампер.
4. Снимите передний боковой обтекатель.
5. Отпустите крепеж и снимите локер защиты колесной арки.
6. Выверните расположенные вдоль верхнего, нижнего и заднего краев крыла крепежные болты и снимите панель крыла с автомобиля.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в обратном порядке, - посадочные поверхности кузова следует перед установкой крыла смазать герметиком типа 3М ATD № 8625. Проследите, чтобы крепежные болты были затянуты с требуемым усилием (6 H•м).


Модели Galant по 1993 г. вып.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Детали установки переднего крыла на моделях Galant по 1993 г. вып. показаны на иллюстрации.
2. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

3. Поддомкратьте автомобиль и установите его на подпорки. Снимите соответствующее переднее колесо.
4. Снимите облицовку крыла.
5. Снимите молдинг боковой защиты.
6. Отпустите фиксаторы и снимите локер защиты колесной арки.
7. Снимите передний бампер.
8. Снимите сборку указателя поворота/комбинированного огня.
9. Выверните расположенные вдоль верхнего, нижнего и заднего краев крыла крепежные болты и снимите панель крыла с автомобиля.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в обратном порядке, - посадочные поверхности кузова следует перед установкой крыла смазать герметиком типа 3М ATD № 8625. Проследите, чтобы крепежные болты были затянуты с требуемым усилием (6 H•м).


Модели Galant 1994 ÷ 1998 г.г. вып.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Детали установки переднего крыла на моделях Galant 1994 ÷ 1998 г.г. вып. показаны на с иллюстрации.
2. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

3. Поддомкратьте автомобиль и установите его на подпорки. Снимите соответствующее переднее колесо.
4. Снимите гравийную защиту.
5. Отпустите фиксаторы и снимите локер защиты колесной арки.
6. Снимите радиаторную решетку.
7. Снимите сборку указателя поворота.
8. Снимите сборку головной фары.
9. Снимите панель передка.
10. Выверните расположенные вдоль верхнего, нижнего и заднего краев крыла крепежные болты и снимите панель крыла с автомобиля.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в обратном порядке, - посадочные поверхности кузова следует перед установкой крыла смазать герметиком типа 3М ATD № 8531 или 8646. Проследите, чтобы крепежные болты были затянуты с требуемым усилием (6 H•м).


Модели Galant с 1999 г. вып.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Детали установки переднего крыла на моделях Galant с 1999 г. вып. показаны на иллюстрации.
2. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

3. Поддомкратьте автомобиль и установите его на подпорки. Снимите соответствующее переднее колесо.
4. Снимите гравийную защиту.
5. Снимите передний бампер.
6. Снимите сборку головной фары.
7. Снимите боковую накладку крыла.
8. Снимите гравийную защиту.
9. Отпустите фиксаторы и снимите локер защиты колесной арки.
10. Снимите кронштейн демпфера капота.
11. Выверните расположенные вдоль верхнего, нижнего и заднего краев крыла крепежные болты и снимите панель крыла с автомобиля.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в обратном порядке, - посадочные поверхности кузова следует перед установкой крыла смазать герметиком типа 3М ATD № 8625. Проследите, чтобы крепежные болты были затянуты с требуемым усилием (6 H•м).


Модели Mirage по 1992 г. вып.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Детали установки переднего крыла на моделях Mirage по 1992 г. вып. показаны на иллюстрации.
2. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

3. Поддомкратьте автомобиль и установите его на подпорки. Снимите соответствующее переднее колесо.
4. Снимите радиаторную решетку.
5. Отпустите фиксаторы и снимите локер защиты колесной арки.
6. Снимите сборку антенны радиоприемника.
7. Снимите молдинг боковой защиты.
8. Снимите сборку головной фары.
9. Снимите панель отделки решетки.
10. Снимите передний бампер.
11. Выверните расположенные вдоль верхнего, нижнего и заднего краев крыла крепежные болты и снимите панель крыла с автомобиля.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в обратном порядке, - посадочные поверхности кузова следует перед установкой крыла смазать герметиком типа 3М ATD № 8625. Проследите, чтобы крепежные болты были затянуты с требуемым усилием (6 H•м).


Модели Mirage с 1993 г. вып.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Детали установки переднего крыла на моделях Mirage с 1993 г. вып. показаны на иллюстрации.
2. Отсоедините отрицательный провод от батареи.

 Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

3. Поддомкратьте автомобиль и установите его на подпорки. Снимите соответствующее переднее колесо.
4. Снимите передний бампер.
5. Отпустите фиксаторы и снимите локер защиты колесной арки.
6. Снимите сборку указателя поворота.
7. Снимите орнамент крыла.
8. Выверните расположенные вдоль верхнего, нижнего и заднего краев крыла крепежные болты и снимите панель крыла с автомобиля.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в обратном порядке, - посадочные поверхности кузова следует перед установкой крыла смазать герметиком типа 3М ATD № 8531 или № 8646. Проследите, чтобы крепежные болты были затянуты с требуемым усилием (6 H•м).
