5.12. Снятие и установка сборки панели управления функционированием отопителя и кондиционера воздуха, регулировка приводных тросов
|
Рассматриваемые в настоящем Руководстве
автомобили оборудованы системой дополнительной безопасности SRS, более
известной как подушка безопасности. Прежде чем выполнять какие-либо работы
вблизи сборки подушки или рулевой колонки, в обязательном порядке отключайте
систему во избежание получения травм в результате случайного ее срабатывания,
- отсоедините от батареи сначала отрицательный, затем положительный провод
и обождите не менее двух минут, прежде чем приступать к обслуживанию компонентов,
расположенных вблизи датчиков направленных перегрузок (см. Главу Бортовое
электрооборудование). Изоляция и контактные разъемы электропроводки
цепи SRS окрашены в ярко-желтый цвет. Не следует подключать к данной цепи
никакие диагностические приборы! |
Снятие
| |
| 1. Отсоедините отрицательный провод от батареи.
|
|
Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
правильной комбинацией для ввода аудиосистемы в действие! |

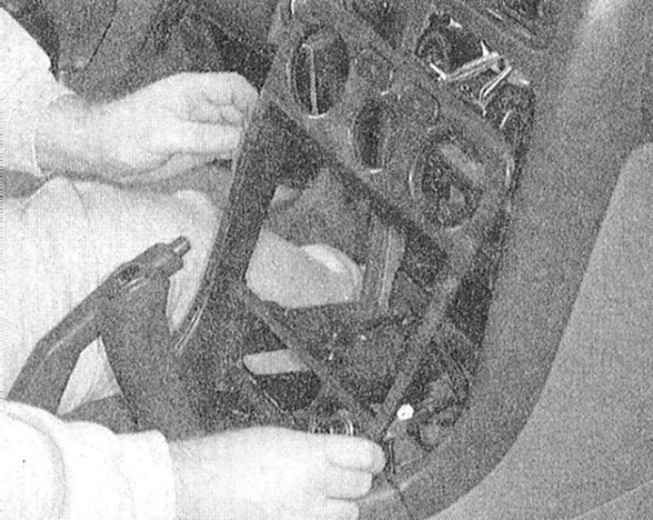

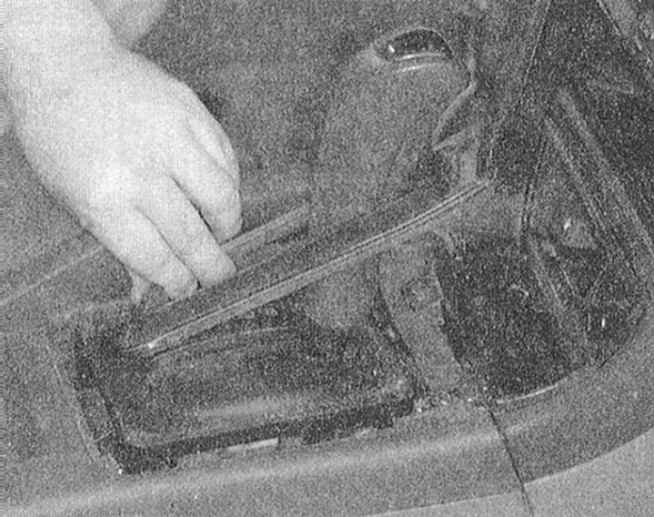

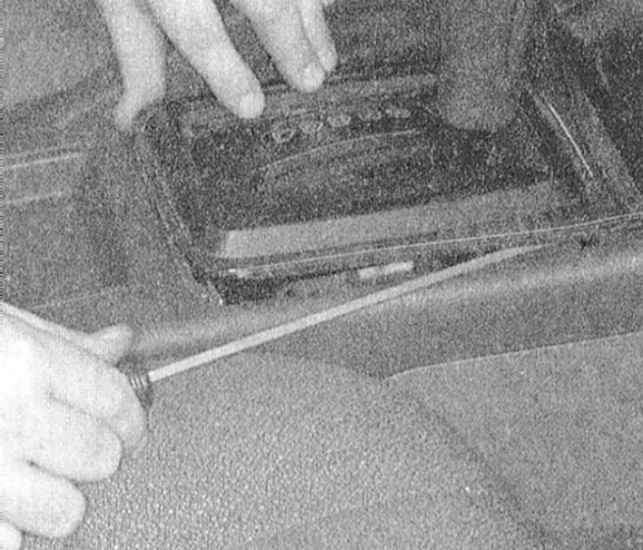

2. Отпустите фиксаторы и снимите центральную секцию отделки панели
приборов (см. Главу Кузов).

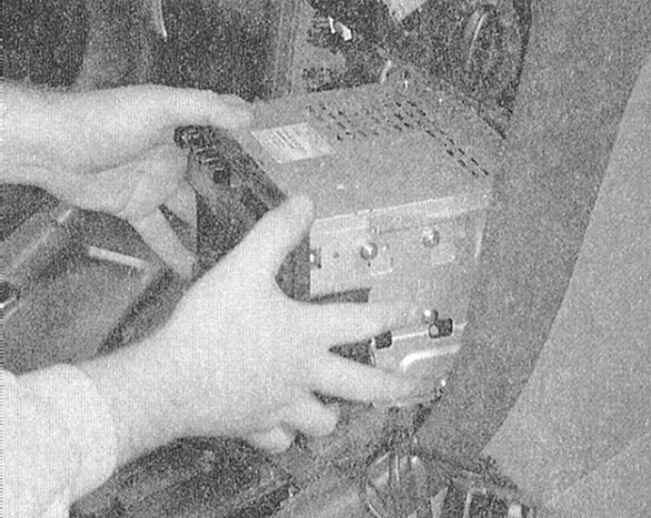

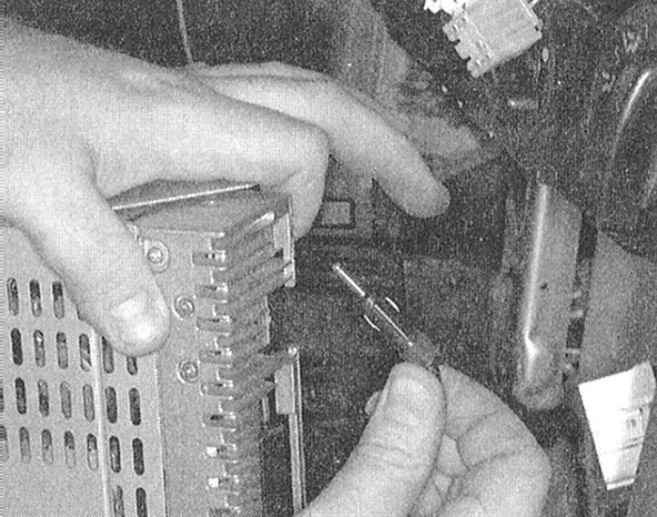

3. Снимите магнитолу/проигрыватель компакт-дисков.
 |

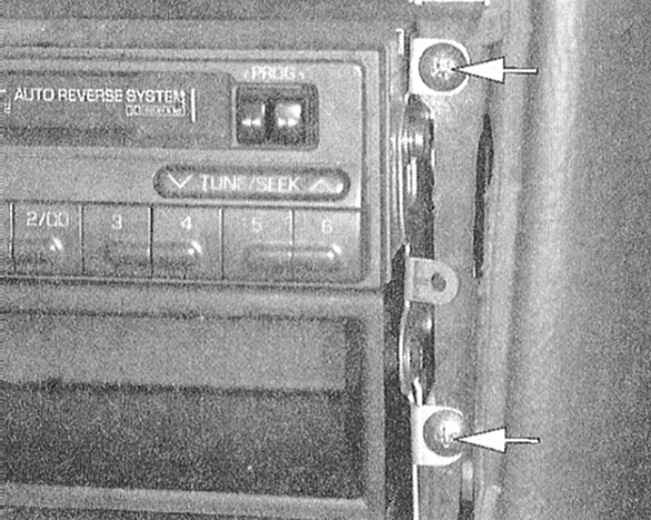

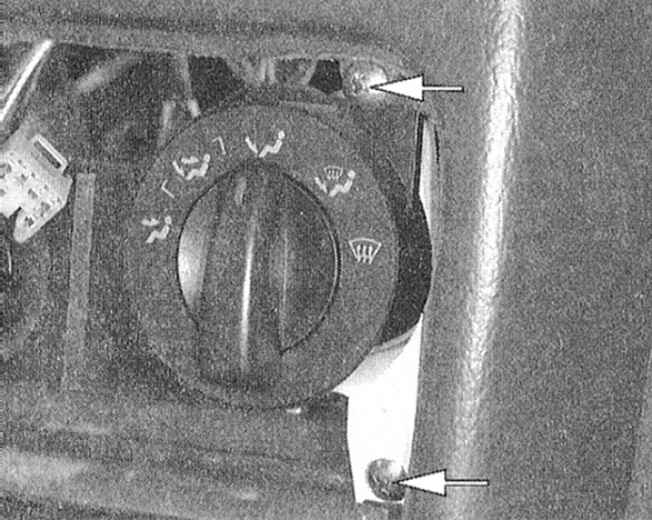

4. Выверните винты крепления
панели управления функционированием отопителя/кондиционера

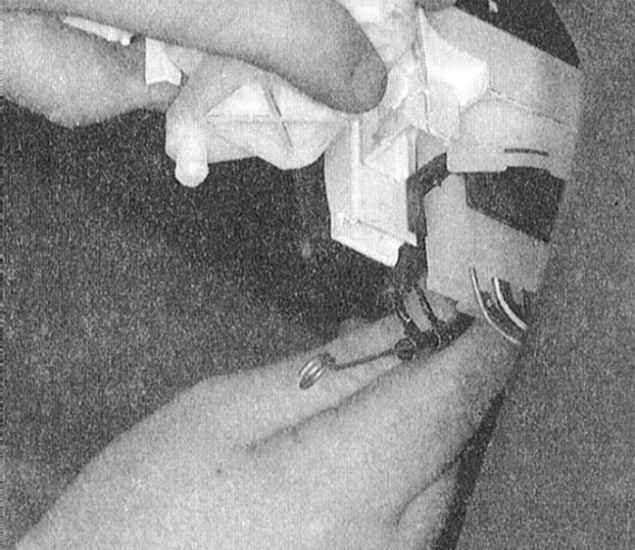

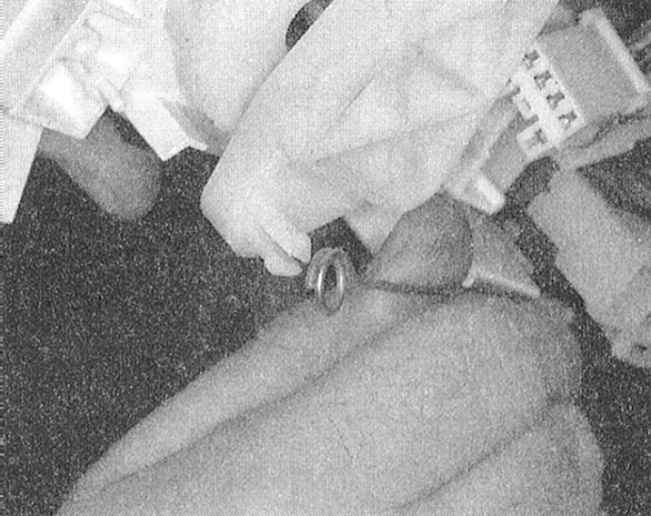

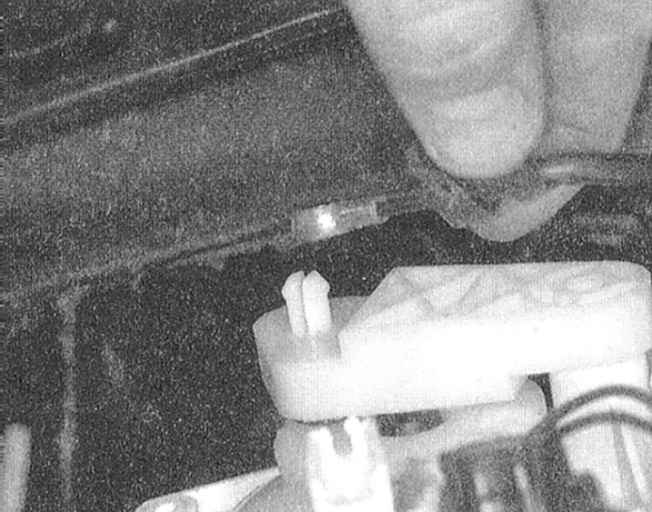

воздуха Отожмите рычажный палец и отсоедините трос демпфера
переключения раздачи воздуха. Отсоедините прочие приводные

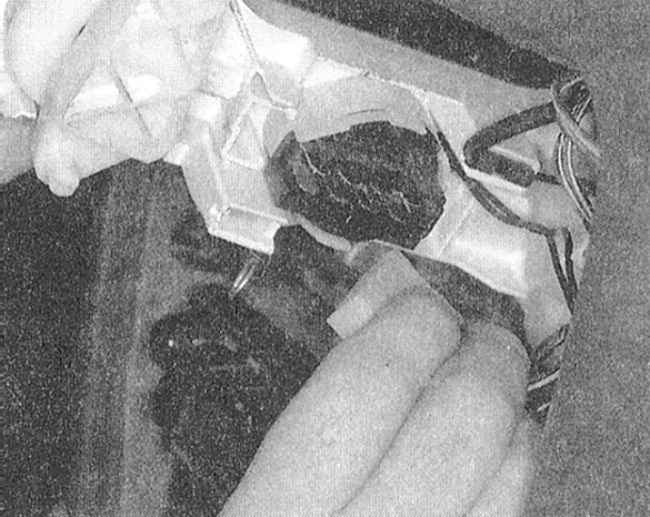

тросы и электропроводку. При помощи острогубцев отпустите
фиксатор и снимите сборку панели управления с автомобиля. |
|
|
Установка
| |
| 1. Переведите рукоятку выбора температурного режима
в положение МАХ НОТ (максимальный нагрев).
2. Приводной рычаг раздающего демпфера на сборке отопителя также
переведите в положение МАХ НОТ, затем подсоедините к рычажному пальцу
приводной трос.

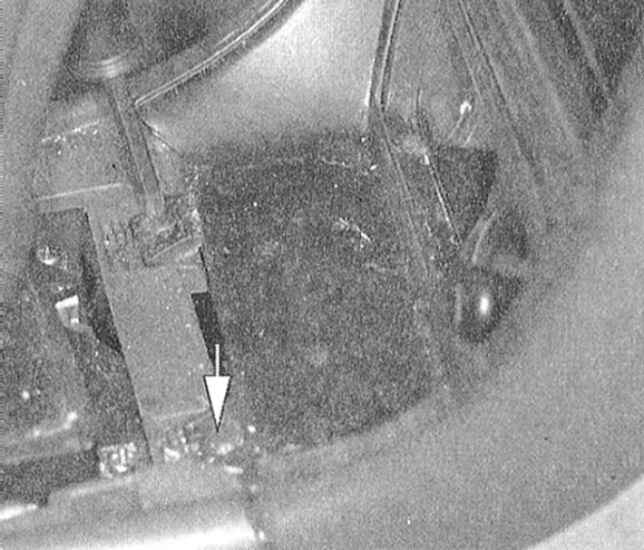

3. Оттяните оболочку троса в направлении, указанном маркерной стрелкой,
обеспечив сборке необходимую слабину, затем закрепите трос при помощи
зажима.
4. Переведите рукоятку выбора направления раздачи воздуха в положение
обдува ветрового стекла (DEF). В то же положение установите приводной
рычаг соответствующего демпфера на сборке отопителя, затем подсоедините
к рычажному пальцу приводной трос.
5. Оттяните оболочку троса в направлении, указанном маркерной стрелкой,
обеспечив сборке необходимую слабину, затем закрепите трос при помощи
зажима.
6. Переведите рычаг выбора режима циркуляции воздуха на панели управления
в режим замкнутой циркуляции. В соответствующее положение переведите
приводной рычаг соответствующего демпфера на сборке отопителя. Подсоедините
трос к рычажному пальцу.
7. Оттяните оболочку троса в направлении, указанном маркерной стрелкой,
обеспечив сборке необходимую слабину, затем закрепите трос при помощи
зажима.
8. Правильным образом разместите сборку управления на панели приборов.
Верните и прочно затяните крепежные винты.
9. Установите фиксатор.
10. Подсоедините отрицательный провод к батарее и проверьте исправность
функционирования системы кондиционирования воздуха.
11. Установите на место автомагнитолу/компакт-проигрыватель.
12. Установите центральную секцию отделки панели приборов (проследите
за надежностью защелкивания всех предусмотренных фиксаторов). Вверните
и затяните крепежные винты.
|
|
Регулировка приводных тросов
| |
| 1. Отсоедините отрицательный провод от батареи.
|
|
Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
правильной комбинацией для ввода аудиосистемы в действие! |
2. Переведите рукоятку селектора выбора направления раздачи воздуха
в положение обдува ветрового стекла. Сдвиньте рычаг соответствующего
демпфера до упора внутрь и подсоедините к нему приводной трос. Отрегулируйте
натяг троса.
3. Переведите рычаг выбора режима циркуляции воздуха в положение
замкнутой циркуляции. Сдвиньте до упора внутрь демпферную заслонку
и подсоедините трос к приводному рычагу. Требуемым образом отрегулируйте
натяг. |
|
|
