4.4.2. Разборка и сборка телескопической стойки в сборе

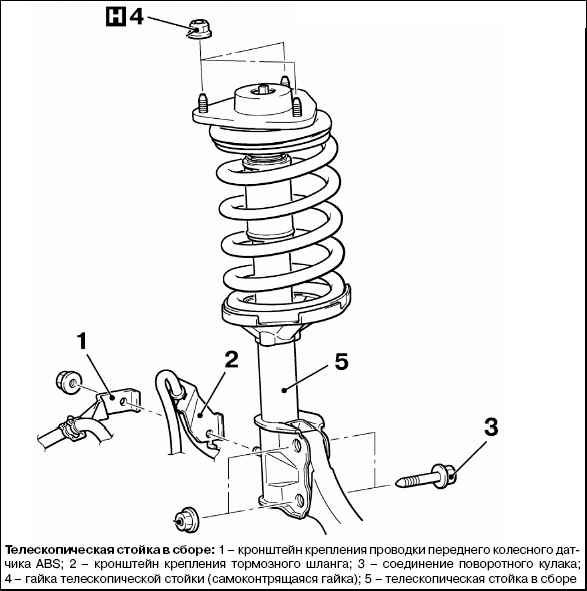

Разборка и сборка телескопической стойки в сборе

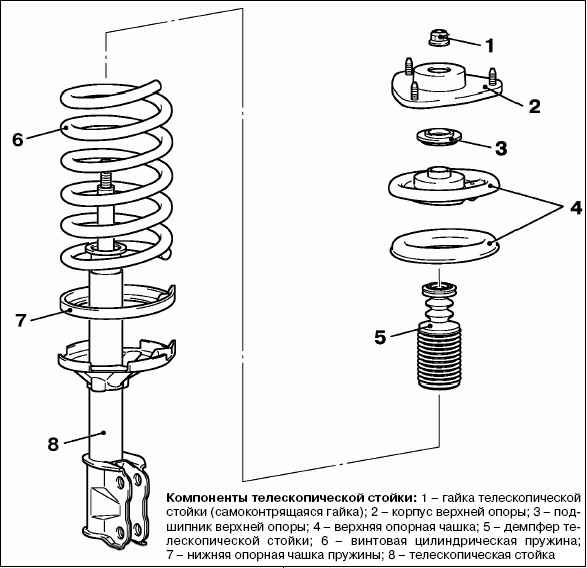

Разборка и сборка телескопической стойки в сборе

Проверка на автомобиле
Проверьте наличие утечек рабочей жидкости из телескопической стойки. Проверьте состояние телескопической стойки на наличие повреждение или деформаций.

Отворачивание гайки телескопической стойки (самоконтрящейсягайки)

ВНИМАНИЕ
Установите ровно специальный инструмент (МВ991238), чтобы его максимальная длина соответствовала длине пружины.
Использование ударного ключа для сжатия приспособления (МВ991237) не допускается: специальный инструмент сломается.

Разборка и сборка телескопической стойки в сборе

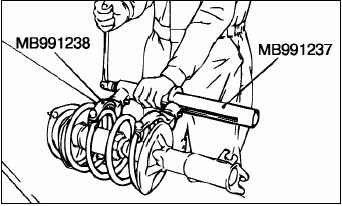

Для сжатия пружины подвески используйте следующий специальный инструмент.
– МВ991237: устройство для сжатия пружины.
– МВ991238: набор рычагов.

ВНИМАНИЕ
Применение ударного ключа для отворачивания гайки телескопической стойки (самоконтрящейся гайки) не допускается. Вибрация, исходящая от ударного ключа, вызывает соскальзывание специального инструмента (МВ991237 и МВ991238), что приводит к травме.

Разборка и сборка телескопической стойки в сборе

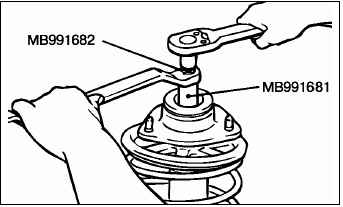

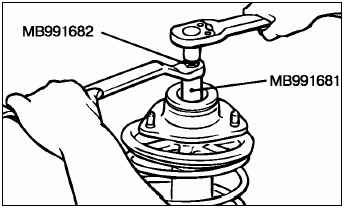

Используйте следующий специальный инструмент для фиксации телескопической стойки, после чего возможно отворачивание гайки телескопической стойки (самоконтрящуюся гайку).
– МВ991681: ключ.
– МВ991682: торцевая головка (ключа).

Утилизация телескопической стойки

ВНИМАНИЕ
Одевайте защитные очки для защиты глаз от летящей металлической стружки.

Разборка и сборка телескопической стойки в сборе

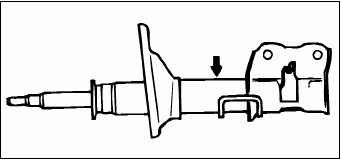

Перед сдачей в утиль, из телескопической стойки должен быть удален газ. Уложите телескопическую стойку горизонтально и выдвиньте шток стойки. Просверлите отверстие диаметром около 3 мм в месте, показанном на рисунке и выпустите газ из стойки.

Установка верхней опорной чашки пружины
Разборка и сборка телескопической стойки в сборе

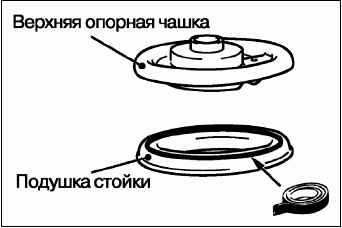

Если верхняя опорная чашка пружины отошла от подушки стойки, соедините чашку и подушку при помощи двусторонней клейкой ленты.

Установка телескопической стойки (самоконтрящейся гайки)
Убедитесь в правильной посадке подшипника.

ВНИМАНИЕ
Использование ударного ключа для сжатия приспособления (МВ991237) не допускается: специальный инструмент сломается.

Разборка и сборка телескопической стойки в сборе

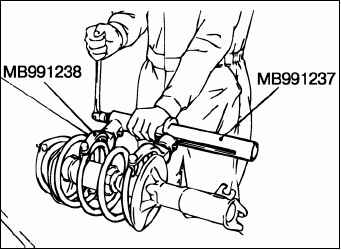

Для сжатия пружины подвески используйте следующий специальный инструмент.
– МВ991237: устройство для сжатия пружины.
– МВ991238: набор рычагов.
Поскольку на этом этапе пружина сжата специальным инструментом, временно затяните гайку стойки (самоконтрящуюся гайку).
Разборка и сборка телескопической стойки в сборе
Совместите отверстие нижней опорной чашки с отверстием верхней опорной чашки.

ВНИМАНИЕ

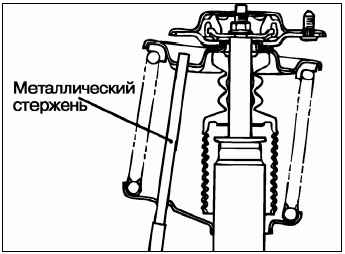

Используйте стержень для облегчения выполнения этой операции.

Совместите нижний конец пружины с углублением в нижней опорной чашке, затем снимите специальный инструмент.

ВНИМАНИЕ
Применение ударного ключа для заворачивания самоконтрящейся гайки на допускается, в противном случае гайка стойки (самоконтрящаяся гайка) будет повреждена.

Разборка и сборка телескопической стойки в сборе
Используя следующий специальный инструмент, затяните гайку стойки (самоконтрящуюся гайку) моментом 60 + 10 Н·м.

Проверка
Проверьте состояние подшипника телескопической стойки на наличие износа или коррозии.
Проверьте состояние резиновых деталей на наличие повреждений или разрушения.
Проверьте состояние пружины подвески на наличие деформации, повреждений или разрушения.
Проверьте состояние телескопической стойки на наличие деформаций.
