4.5.4. Снятие и установка продольного рычага в сборе

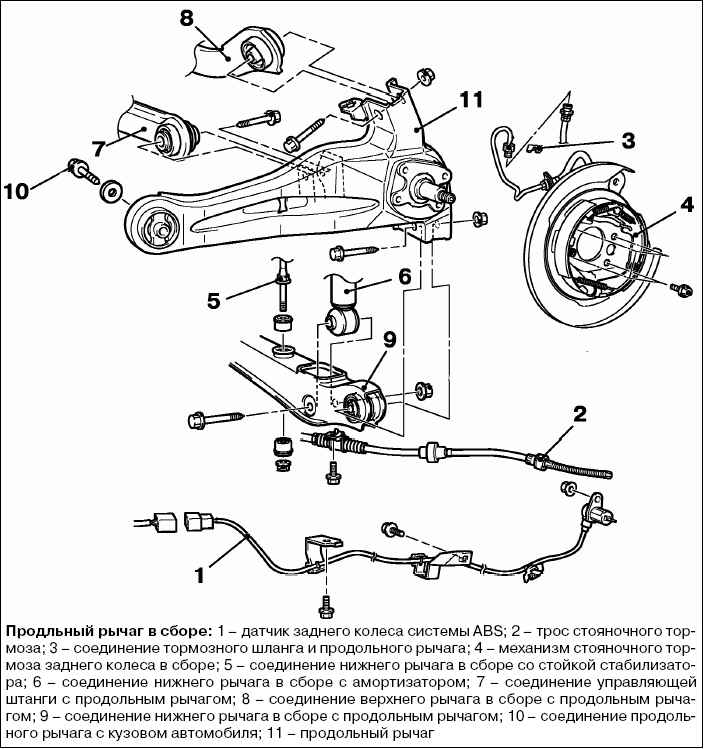

Снятие и установка продольного рычага в сборе

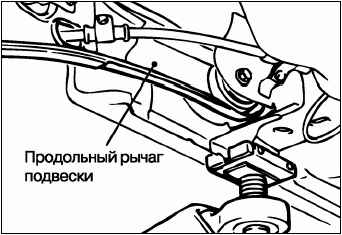

Точка опоры (при подъеме автомобиля/ подвески)
Снятие и установка продольного рычага в сборе

Отсоединение нижнего рычага в сборе и продольного рычага подвески
Снятие и установка продольного рычага в сборе
При снятии продольного рычага, сместите немного вперед (к передней части автомобиля) лапу подъемника, чтобы она не мешала снятию рычага.

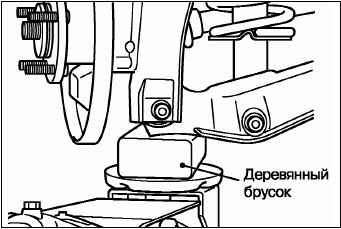

Подперев нижний рычаг домкратом, отсоедините нижний рычаг в сборе от продольного рычага подвески.

Установка стойки стабилизатора
Снятие и установка продольного рычага в сборе

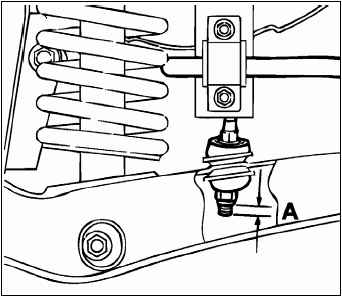

Затяните самоконтрящуюся гайку так, чтобы длина выступающей резьбовой части стойки стабилизатора поперечной устойчивости вышла на номинальную величину.
Номинальное значение (А): 6–8 мм.

Проверка
Проверьте состояние втулок на наличие износа или разрушения.
Проверьте состояние продольного рычага на наличие погнутости или повреждений.

Замена втулки продольного рычага
Выберите направления установки втулки и ее положение при запрессовке в продольный рычаг подвески.
Установите внутреннюю трубку длинного конца втулки к внутренней части автомобиля.
Снятие и установка продольного рычага в сборе

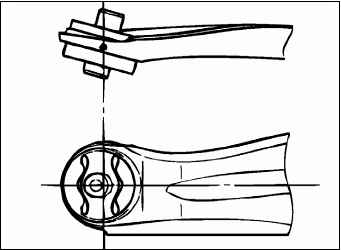

Убедитесь, чтобы полость втулки продольного рычага располагалась так, как показано на рисунке.
Снятие и установка продольного рычага в сборе
Снятие и установка продольного рычага в сборе

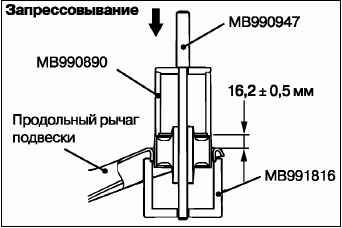

При помощи специального инструмента, запрессуйте втулку продольного рычага так, как показано на рисунке.

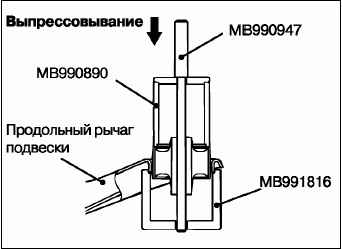

Для выпрессовки втулки продольного рычага подвески используйте следующий специальный инструмент.
– МВ990890: основание втулки задней подвески.
– МВ990947: оправка для втулки нижнего рычага подвески.
– МВ991816: основание для снятия/ установки втулок.
