4.5.6. Разборка и сборка амортизаторной стойки

Отворачивание гайки пружины задней подвески (самоконтрящаяся гайка)

ВНИМАНИЕ

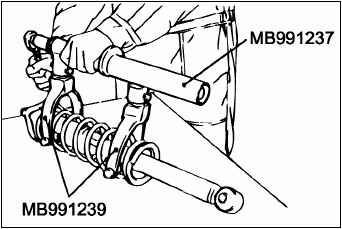

Закрепив пружину подвески, установите ровно специальный инструмент (МВ991239), так чтобы его максимальная длина соответствовала длине пружины.

Разборка и сборка амортизаторной стойки
Использование ударного ключа для закручивания болта приспособления для сжатия пружины (МВ991237) не допускается. Специальный инструмент сломается.
Для сжатия пружины подвески используйте следующий специальный инструмент.
– МВ991237: устройство для сжатия пружины.
– МВ991239: набор рычагов.

ВНИМАНИЕ
Применение ударного ключа для отворачивания гайки пружины задней подвески (самоконтрящуюся гайку) не допускаетсяя Вибрация, исходящая от ударного ключа, вызывает соскальзывание специального инструмента (МВ991237 и МВ991239), что приводит к травме.

Разборка и сборка амортизаторной стойки

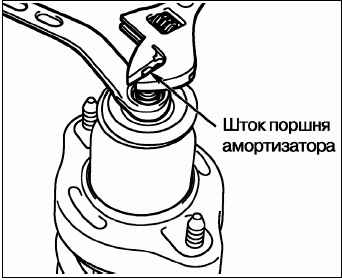

Удерживая от проворачивания шток поршня, отверните гайку пружины задней подвески (самоконтрящуюся гайку).

Утилизация амортизатора задней подвески

ВНИМАНИЕ
Одевайте защитные очки для защиты глаз от летящей металлической стружки.

Разборка и сборка амортизаторной стойки

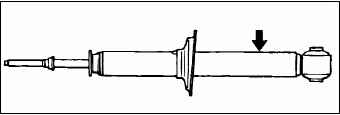

Перед сдачей в утиль, из телескопической стойки должен быть удален газ. Уложите телескопическую стойку горизонтально и выдвиньте шток стойки. Просверлите отверстие диаметром около 3 мм в месте, показанном на рисунке и выпустите газ из стойки.

Установка нижней опорной чашки пружины задней подвески
Разборка и сборка амортизаторной стойки

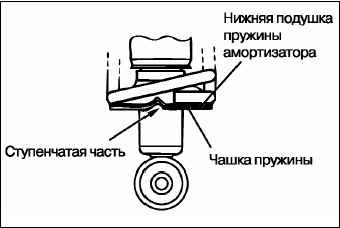

Совместите ступенчатую часть нижней подушки со ступенчатой частью нижней опорной чашки пружины амортизатора и установите на место нижнюю подушку пружины.

Установка пружины задней подвески

ВНИМАНИЕ
Использование ударного ключа для закручивания болта приспособления для сжатия пружины (МВ991237) не допускается. Специальный инструмент сломается.

Разборка и сборка амортизаторной стойки

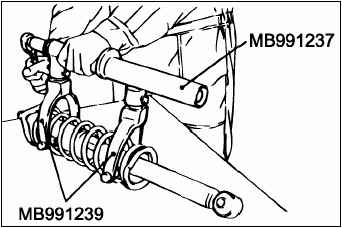

При помощи специального инструмента сожмите пружину и установите ее на нижнюю подушку пружины задней подвески.
– МВ991237: устройство для сжатия пружины.
– МВ991239: набор рычагов.
Разборка и сборка амортизаторной стойки

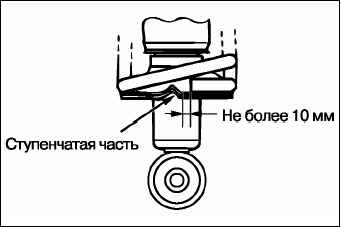

Нижняя часть пружины задней подвески должна быть расположена так, как показано на рисунке.

Установка верхней опорной чашки пружины задней подвески
Разборка и сборка амортизаторной стойки

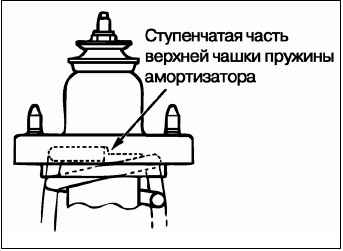

Совместите ступенчатую часть верхней подушки с верхней частью пружины амортизатора и установите на место верхнюю подушку пружины.

Установка верхней опоры заднего амортизатора
Разборка и сборка амортизаторной стойки

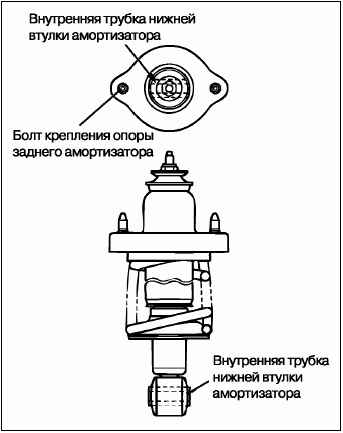

Установите верхнюю опору заднего амортизатора так, чтобы ось внутренней трубки нижней втулки амортизатора находилась на линии между болтами крепления опоры при взгляде на узел прямо сверху.

Наворачивание гайки пружины задней подвески (самоконтрящейся гайки)
Неполностью затяните гайку пружины задней подвески (самоконтрящуюся гайку).

ВНИМАНИЕ
Применение ударного ключа для заворачивания гайки (самоконтрящейся гайки) пружины задней подвески не допускается, в противном случае самоконтрящаяся гайка будет повреждена.

Снимите специальный инструмент (МВ991237, МВ991239), и окончательно затяните гайку пружины задней подвески (самоконтрящуюся гайку) моментом 25 ±5Н·м.
