6.2.2. Проверка свободного и рабочего ходов рычага стояночного тормоза

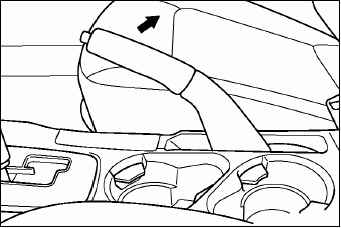

Потяните рычаг стояночного тормоза с усилием примерно 200 Н и посчитайте количество щелчков.

Стандартное значение: 4–5 щелчков.

Если рабочий ход рычага стояночного тормоза отличен от рекомендуемой величины, отрегулируйте его по указанной ниже процедуре.

Снимите напольную консоль.

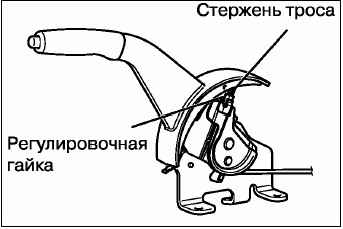

Ослабьте регулировочную гайку, освободив трос.

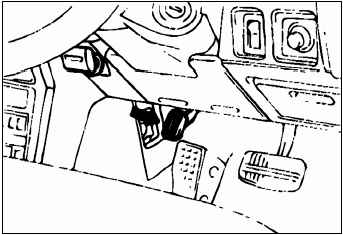

Нажмите на педаль стояночного тормоза с усилием примерно 200 Н.

Рекомендуемое значение: 1–2 щелчка.

Если рабочий ход педали стояночного тормоза отличен от рекомендуемой величины, отрегулируйте его по указанной ниже процедуре.

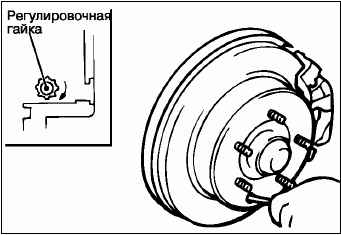

Снимите заглушки регулировочных отверстий на задних тормозных механизмах. Вставьте шлицевую отвертку, и вращайте ее в направлении, указанном стрелкой, с целью разведения тормозных колодок до момента жесткой фиксации тормозного диска. Отверните регулировочную гайку тормозного механизма на пять меток назад.

Регулировку стояночного тормоза производите согласно рекомендуемому значению, поворотом регулировочной гайки. После завершения регулировки, убедитесь в отсутствии свободного хода между рычагом и регулировочной гайкой.

ВНИМАНИЕ Если рабочий ход рычага стояночного тормоза меньше рекомендуемой величины, тормозные колодки могут «прихватывать» диск.

После завершения регулировки хода стояночного тормоза, поднимите заднюю часть автомобиля и покрутите задние колеса, чтобы убедиться в отсутствии контакта между тормозным диском и колодкой.

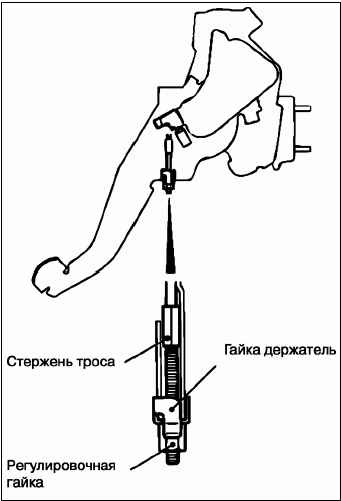

Ослабьте регулировочную гайку, отвернув ее до конца стержня троса, обеспечив тросу свободный ход.

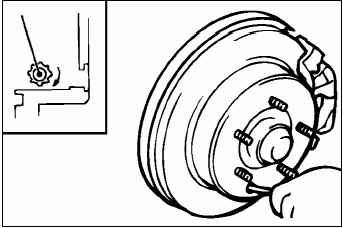

Снимите заглушки регулировочных отверстий на задних тормозных механизмах. Вставьте шлицевую отвертку, и вращайте ее в направлении, указанном стрелкой, с целью разведения тормозных колодок, до момента жесткой фиксации тормозного диска. Отверните регулировочную гайку тормозного механизма на пять меток назад.

Регулировку стояночного тормоза производите согласно рекомендуемому значению, поворотом регулировочной гайки. После завершения регулировки, убедитесь в отсутствии свободного хода между педалью и регулировочной гайкой.

ВНИМАНИЕ Если рабочий ход рычага стояночного тормоза меньше рекомендуемой величины, тормозные колодки могут «прихватывать» диск.

После завершения регулировки хода стояночного тормоза, поднимите заднюю часть автомобиля и покрутите задние колеса, чтобы убедиться в отсутствии контакта между тормозным диском и колодкой.
