6.4.2. Снятие и установка гидравлического блока

Снятие и установка гидравлического блока

Снятие разъема жгута проводов
Снятие и установка гидравлического блока

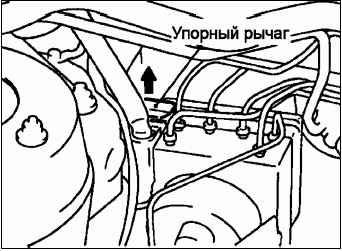

Поверните рычаг замкового устройства по стрелке, как показано на рисунке, чтобы разблокировать замок, затем отсоедините разъем.

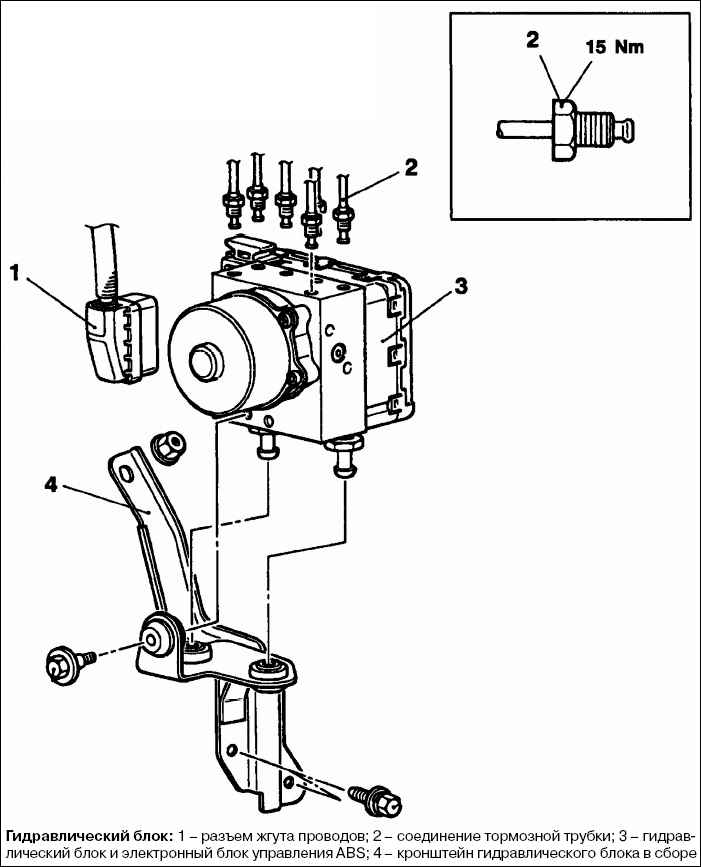

Снятие гидравлического блока в сборе

ВНИМАНИЕ
Гидравлический блок в сборе имеет большой вес, поэтому будьте осторожны при его снятии.

Гидравлический блок в сборе является неразборной конструкцией, поэтому запрещается ослаблять любые болты и гайки.
Запрещается ронять или ударять гидравлический блок.
Запрещается переворачивать или класть на бок гидравлический блок.

Установка тормозной трубки
Снятие и установка гидравлического блока

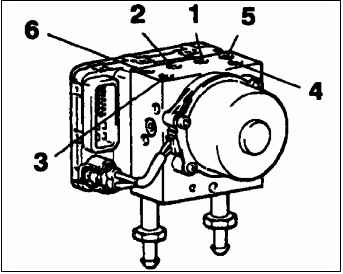

Соедините трубки гидравлического блока в сборе как показано на рисунке.
1. К регулятору давления задних тормозов (правое колесо)
2. К регулятору давления задних тормозов (левое колесо)
3. От главного тормозного цилиндра (первичная камера)
4. От главного тормозного цилиндра (вторичная камера)
5. К переднему тормозному механизму (правое колесо)
6. К переднему тормозному механизму (левое колесо)
