7.1. Общие сведения




Автомобили имеют систему электрооборудования с рабочим напряжением 12 В. Электрооборудование выполнено по однопроводной схеме – отрицательные выводы источников и потребителей электроэнергии соединены с кузовом автомобиля, который выполняет функцию второго провода. Питание всех осветительных приборов и электрических агрегатов осуществляется от батареи свинцово-кислотного типа, подзаряжаемой от генератора переменного тока.
Настоящий раздел посвящен описанию процедур обслуживания и ремонта некоторых элементов системы бортового электрооборудования. Кроме того, рассмотрены процедуры диагностики неисправностей электрооборудования общего порядка.
На автомобиле установлено устройство мультиплексированной связи Controller Area Network (CAN). Оно объединяет отдельные приборы управления в общую схему (шину данных), что дает следующие преимущества: быстрая передача данных от одного прибора к другому, экономия места за счет применения маленьких плат и деталей, сокращение количества датчиков за счет их многофункциональности.
Принцип работы CAN: вместо отдельного проводника для каждого сигнала используются только два общих провода, что позволяет одновременно получать информацию о состоянии большинства приборов и датчиков, не используя при этом отдельные тумблеры и переключатели.
Шина CAN, получая важную информацию (например, о неисправности), фиксирует ее в своей памяти.

ВНИМАНИЕ
При замене предохранителей запрещается применять отвертки и металлический инструмент, так как это может привести к короткому замыканию в цепях электрооборудования.
Запрещается отсоединять коммутатор зажигания и аккумуляторную батарею на работающем двигателе, так как это приведет к выходу из строя регулятора напряжения и элементов электронного оборудования автомобиля.
При проверке цепей электрооборудования запрещается замыкать на «массу» провода (проверять исправность цепей «на искру»), так как это может привести к выходу из строя элементов электрооборудования.
Запрещается даже кратковременно соединять вывод «30» генератора с «массой» (проверять работу генератора «на искру»), так как это приведет к выходу из строя диодов выпрямительного блока генератора. Проверять генератор на автомобиле можно только вольтметром и амперметром. Во избежание выхода из строя диодов выпрямительного блока запрещается проверять их мегомметром или контрольной лампой, питаемой напряжением более 12 В, а также проверять такими приборами цепи электрооборудования на автомобиле без отсоединения проводов от генератора. Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением необходимо на генераторе, снятом с автомобиля, при отсоединенных от выпрямительного блока выводах обмотки статора.
При проведении электросварочных работ на автомобиле необходимо отсоединять провода от клемм аккумуляторной батареи и генератора.
Не касайтесь элементов системы зажигания и высоковольтных проводов на работающем двигателе.
Не прокладывайте провода низкого и высокого напряжения в одном жгуте.
При подзарядке аккумуляторной батареи на автомобиле с помощью зарядного устройства отсоединяйте провода от клемм батареи.

ВНИМАНИЕ
Общие сведения

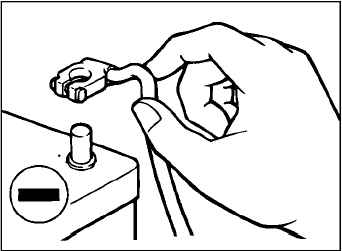

Перед подсоединением или отсоединением отрицательной клеммы от аккумуляторной батареи, убедитесь, выключено ли зажигание и габаритные огни. (В противном случае, возможно повреждение полупроводниковых элементов).

Подготовка автомобиля к выполнению контрольно-диагностических операций
Термин «состояние автомобиля перед началом контрольно-диагностических операций» означает, что состояние автомобиля перед началом проверки должно соответствовать указанным ниже требованиям.
Температура охлаждающей жидкости: 80–90°С.
Фары головного света, электрический вентилятор системы охлаждения, и все остальные вспомогательные потребители электроэнергии должны быть выключены.
Механическая коробка передач: в нейтральном положении.
Автоматическая коробка передач: в режиме «Р».
Температура распыляемой воды: не более 82°С.

Проверка прибором MUT-II
Общие сведения

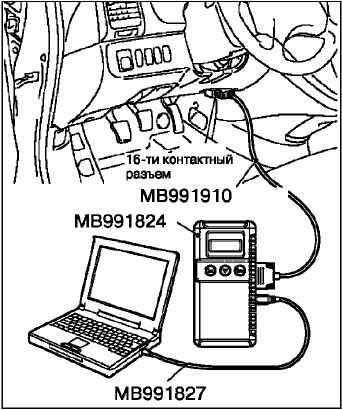

Подсоедините прибор MUT-II к диагностическому разъему, как указано на рисунке.

ВНИМАНИЕ
Перед подсоединением или отсоединением прибора MUT-II, убедитесь, что ключ зажигания повернут в положение «LOCK» («OFF»).

Во избежание возгорания автомобиля
Некорректная установка элементов электрической или топливной системы может привести к пожару. С целью обеспечения высокого качества и безопасности автомобиля, необходимо, чтобы установка любого дополнительного оборудования, а так же ремонт, связанные с электрической или топливной системой, должны выполнялись согласно «Руководства по ремонту».
