7.2.1. Общие сведения

Система электроснабжения служит для подзарядки аккумуляторной батареи на автомобиле.

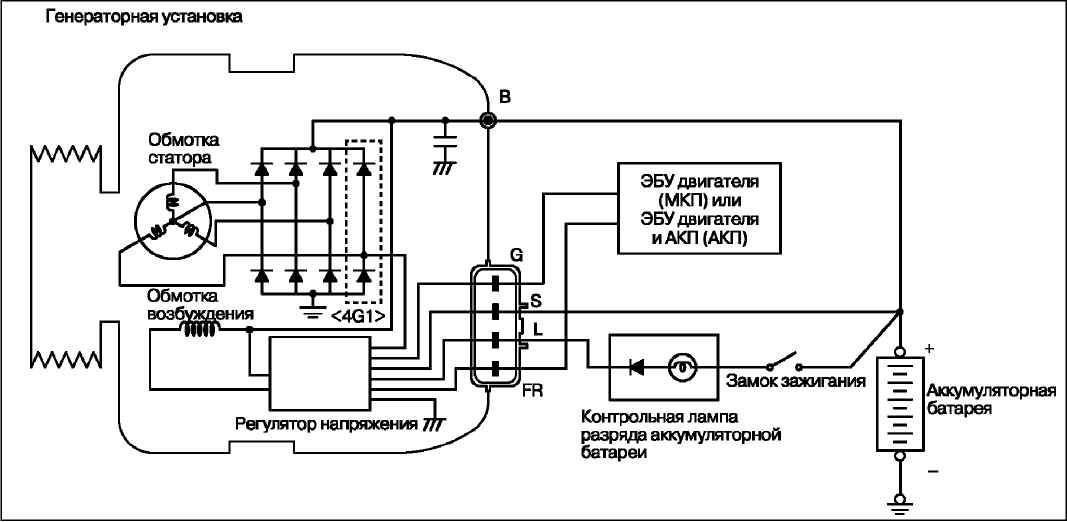

Принцип работы
Общие сведения
При вращении катушки возбуждения, по которой пропускается электрический ток, в обмотках статора наводится переменное напряжение.

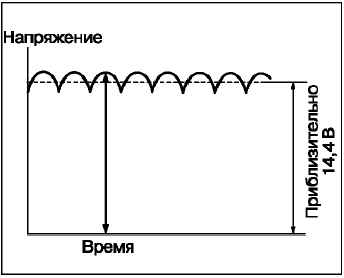

С помощью выпрямительных диодов переменное напряжение генератора выпрямляется. График выпрямленного напряжения показан на рисунке.
Среднее значение выпрямленного напряжения незначительно изменяется в зависимости от нагрузки.
При включении зажигания по обмотке возбуждения пропускается ток от аккумуляторной батареи, обеспечивая первоначальное возбуждение генератора. После запуска двигателя возбуждение генератора обеспечивается за счёт напряжения, наводимого в обмотках статора. Выходное напряжение генератора возрастает с увеличением тока обмотки возбуждения и уменьшается с уменьшением тока обмотки возбуждения. В момент, когда напряжение аккумуляторной батареи (напряжение на выводе «S» генератора) достигнет значения приблизительно 14,4 В, ток обмотки возбуждения прекратится. Как только напряжение аккумуляторной батареи понизится ниже регулируемого значения, регулятор напряжения снова замыкает цепь обмотки возбуждения. Таким образом, за счёт регулирования тока обмотки возбуждения поддерживается постоянное напряжение бортовой сети. Если ток обмотки возбуждения остаётся постоянным, то с увеличением частоты вращения двигателя напряжение генератора возрастает.

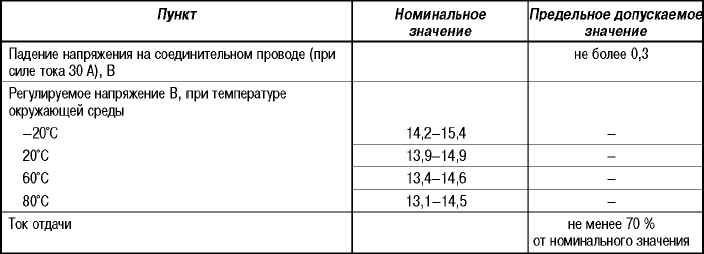

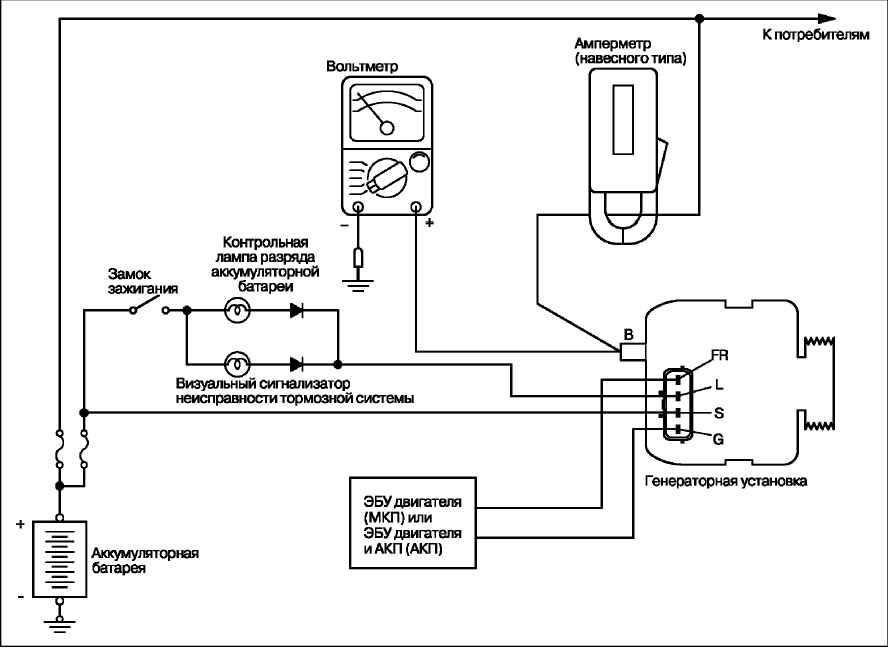

Данные для контроля и регклеровки
Общие сведения

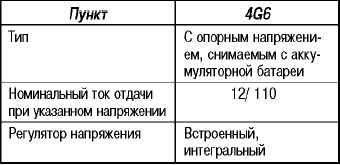

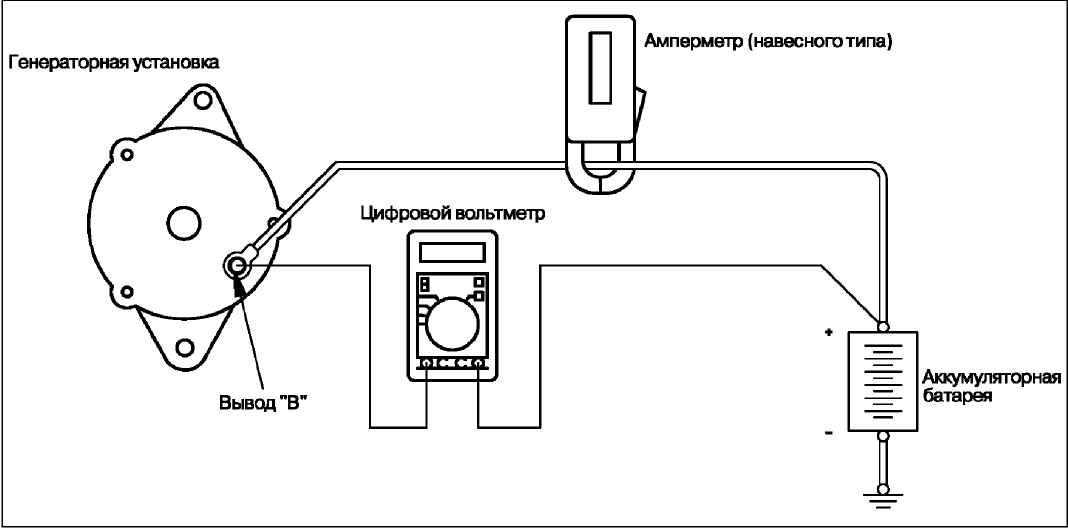

Показатели генераторной установки
Общие сведения

Общие сведения

Общие сведения

Общие сведения
