7.5.6. Снятие и установка боковых повторителей поворота

Снятие и установка боковых повторителей поворота

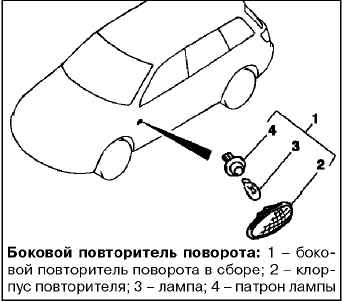

Снятие деталей производится в порядке, указанном на рисунке.
Установка деталей производится в порядке, обратном снятию.

Снятие повторителя в сборе
Снятие и установка боковых повторителей поворота

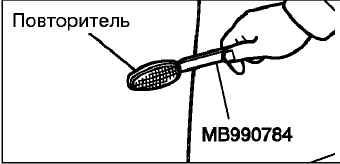

С помощью специального инструмента подденьте боковой указатель поворота и снимите его с панели переднего крыла.

Установка повторителя в сборе
Снятие и установка боковых повторителей поворота

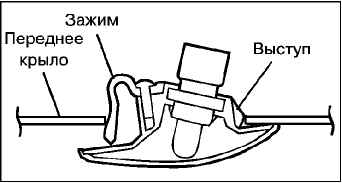

Вставьте боковой повторитель поворота в ланель переднего крыла.
Нажав на боковой повторитель поворота, закрепите его с помощью зажима.
