7.5.8. Снятие и установка верхнего стоп-сигнала

Снятие и установка верхнего стоп-сигнала
Снимите верхнюю облицовку задней двери.
Отсоедините разъемы верхнего стоп-сигнала.

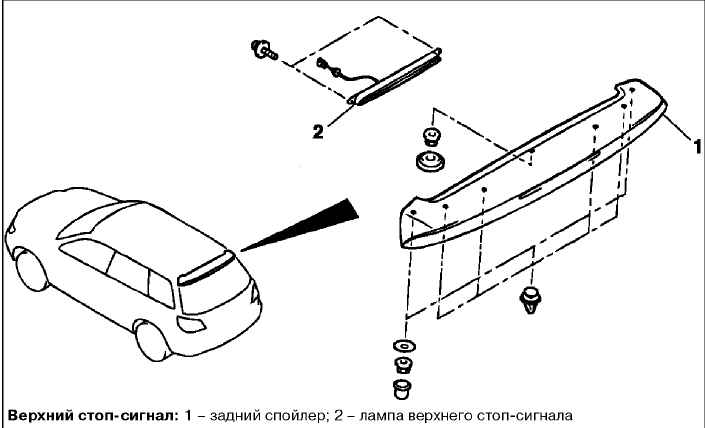

Снятие деталей производится в порядке, указанном на рисунке.
Установка деталей производится в порядке, обратном снятию.
После завершения установки деталей подсоедините разъемы верхнего стоп-сигнала.
Установите верхнюю облицовку задней двери.
