8.2.15. Проверка хода наружной ручки боковой двери

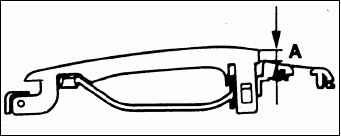

Проверьте соответствие хода «А» наружной ручки двери номинальному значению.

Передняя дверь: номинальное значение 3,9 мм или меньше.

Рекомендуемое значение: 1,9 мм.

Задняя дверь: номинальное значение 3,6 мм или меньше.

Рекомендуемое значение: 1,6 мм.

Если величина хода наружной ручки двери не соответствует номинальному значению, проверьте, и в случае необходимости замените, наружную ручку двери или замок двери в сборе.

Проверьте соответствие хода «В» внутренней ручки двери номинальному значению.

Дверь водителя: номинальное значение: 9,3–17,7 мм.

Рекомендуемое значение: 13,9 мм.

Кроме двери водителя: номинальное значение: 3,8–12,2 мм.

Рекомендуемое значениея: 8,4 мм.

Если величина хода внутренней ручки двери не соответствует номинальному значению, проверьте, и в случае необходимости замените, внутреннюю ручку двери или замок двери в сборе.

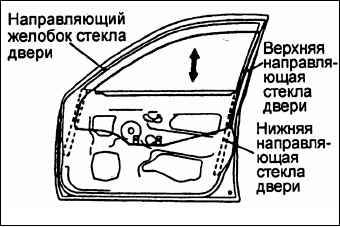

Снимите облицовку двери в сборе.

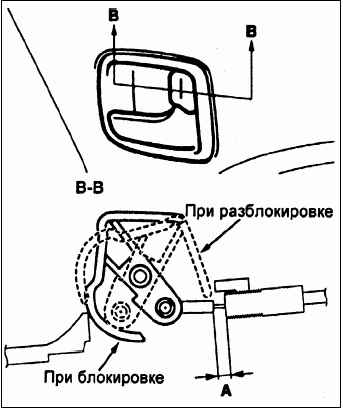

Для проверки хода внутренней кнопки проверьте соответствие расстояния «А» номинальному значению при различных положениях внутренней кнопки.

При блокировке: 3–5 мм.

При разблокировке (передняя дверь): 18–20 мм.

При разблокировке (задняя дверь): 11–19 мм.

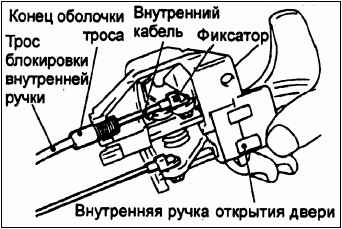

Если величина «А» не соответствует номинальному значению, отрегулируйте ее перемещением конца оболочки троса.

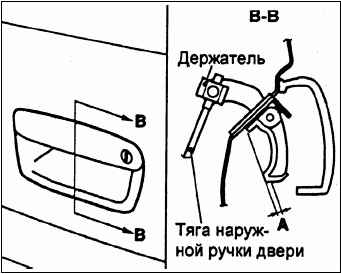

Проверьте соответствие хода «А» наружной ручки двери номинальному значению.

Номинальное значение «А»: 2,3 мм.

Если величина хода наружной ручки двери не соответствует номинальному значению, то снимите нижнюю облицовку задней двери.

Снимите держатель тяги наружной ручки двери и отрегулируйте ход наружной ручки перемещая тягу наружной ручки двери.
