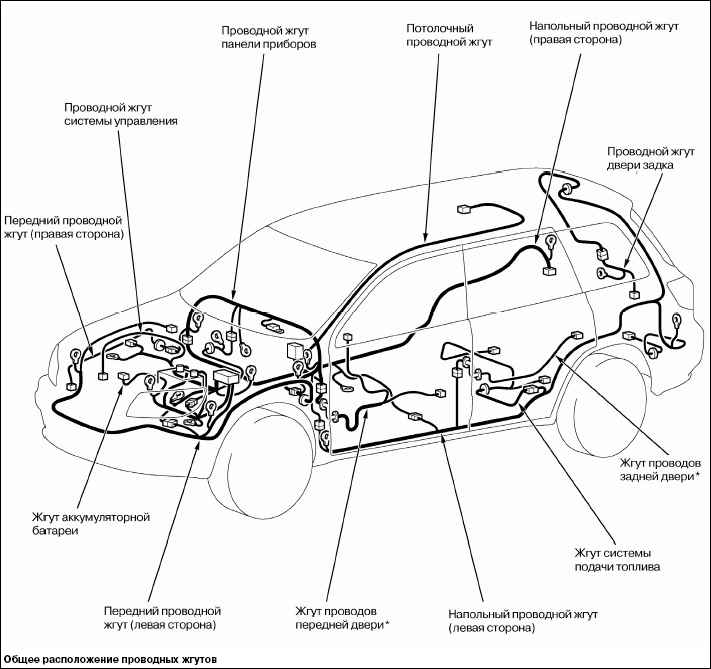

9.1. Общее расположение проводных жгутов

ВНИМАНИЕ

На рисунке показаны только главные проводные жгуты.

ПРИМЕЧАНИЕ

Знак (*) указывает, что также расположен на правой стороне автомобиля.

ПРИМЕЧАНИЕ

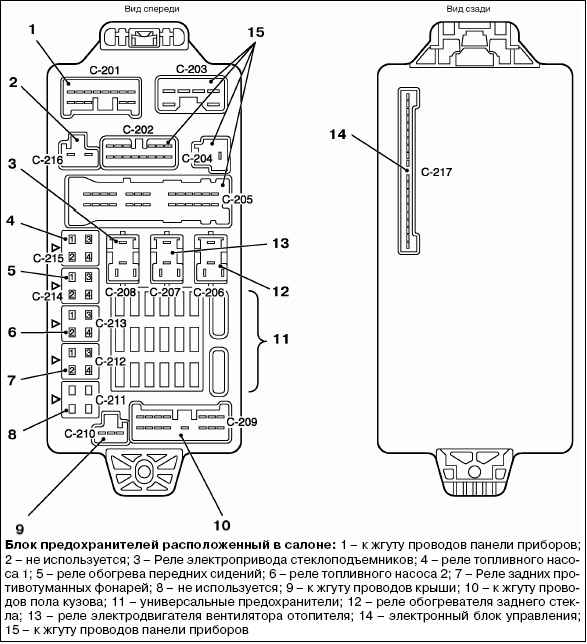

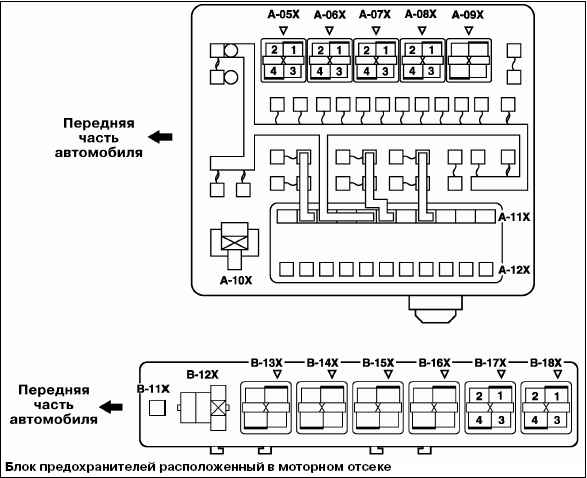

Треугольные метки на корпусе реле должны совпадать с аналогичными на блоке предохранителей.

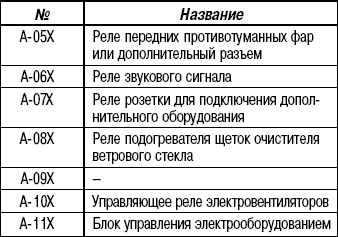

Назначение реле и предохранителей в моторном отсеке
