1.33.1. Расположение запасного колеса, домкрата и инструментов в автомобиле

ОБЩИЕ СВЕДЕНИЯ

Расположение запасного колеса, домкрата и инструментов в автомобиле

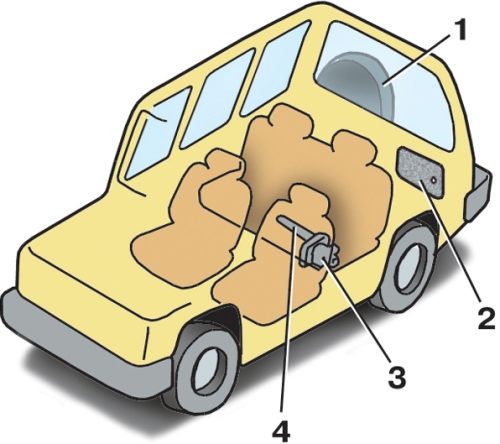

1.33.1. Расположение запасного колеса, домкрата и инструментов в автомобиле

1. Запасное колесо
2. Отделение для инструментов
3. Домкрат
4. Рукоятка домкрата

Домкрат и рукоятка домкрата хранятся в отделении для инструментов под задним сиденьем.
Инструменты хранятся в отделении для инструментов на внешней стороне задней двери.

Домкрат
1.33.1. Расположение запасного колеса, домкрата и инструментов в автомобиле

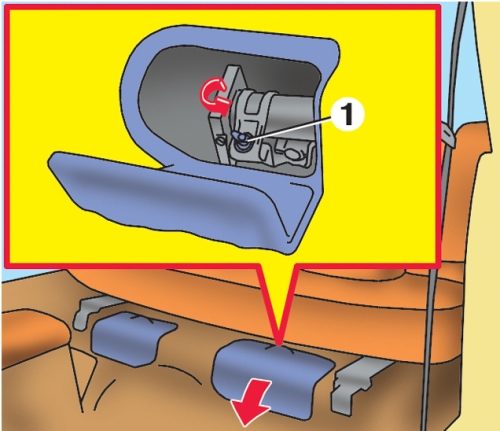

1. Крепежная гайка

Откройте крышку.
Открутите крепежную гайку и достаньте домкрат.

Рукоятка домкрата

1.33.1. Расположение запасного колеса, домкрата и инструментов в автомобиле

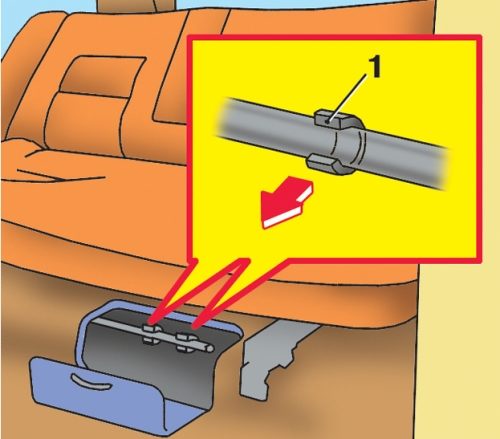

Достаньте рукоятку домкрата из зажима и достаньте ее из отделения для инструментов.
1. Держатель

1.33.1. Расположение запасного колеса, домкрата и инструментов в автомобиле

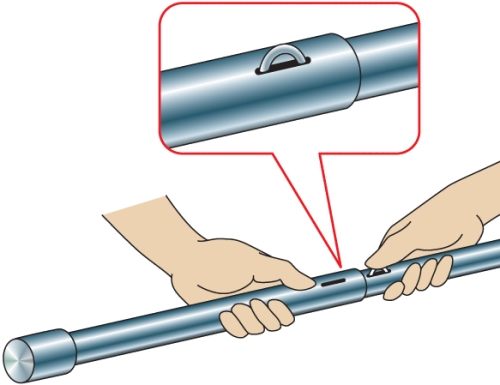

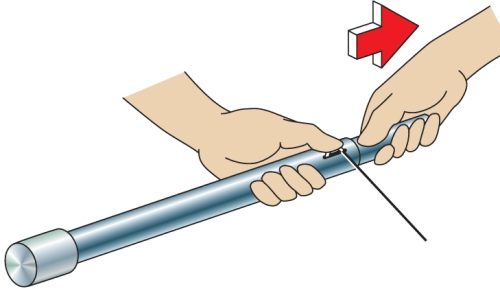

Нажав на пружинящее кольцо, достаньте рукоятку.

1.33.1. Расположение запасного колеса, домкрата и инструментов в автомобиле

Надавив на пружинящее кольцо, соберите рукоятку.

Инструменты

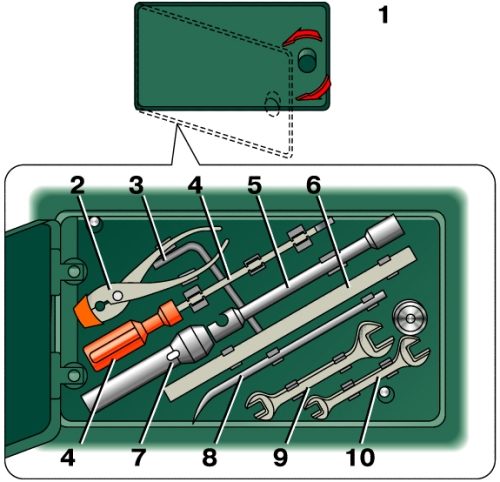

1.33.1. Расположение запасного колеса, домкрата и инструментов в автомобиле

1. Отделение для инструментов
2. Плоскогубцы
3. Ключ верхнего люка (для автомобилей с верхним люком)
4. Отвертка
5. Гайковерт
6. Ломик
7. Фонарик
8. Ключ для снятия колпачка, закрывающего гайки крепления колеса
9. Гаечный ключ (большой)
10. Гаечный ключ (маленький)

Запасное колесо
1.33.1. Расположение запасного колеса, домкрата и инструментов в автомобиле

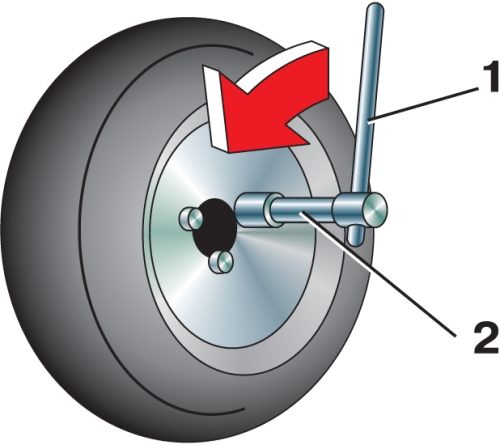

1. Ломик
2. Гайковерт

Запасное колесо установлено на вня шней стороне задней двери.
В некоторых моделях, для предотвращения кражи, один из болтов крепления колес имеет небольшой замок.

1.33.1. Расположение запасного колеса, домкрата и инструментов в автомобиле

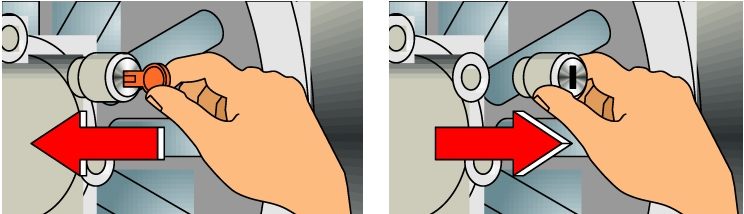

Для того, чтобы снять замок, вставьте ключ в щель замка и снимите его с болта.
Открутите болты крепления запасного колеса при помощи гайковерта.

Вставьте ломик в отверстия гайковерта при откручивании болтов крепления колеса.
Снимите запасное колесо

1.33.1. Расположение запасного колеса, домкрата и инструментов в автомобиле

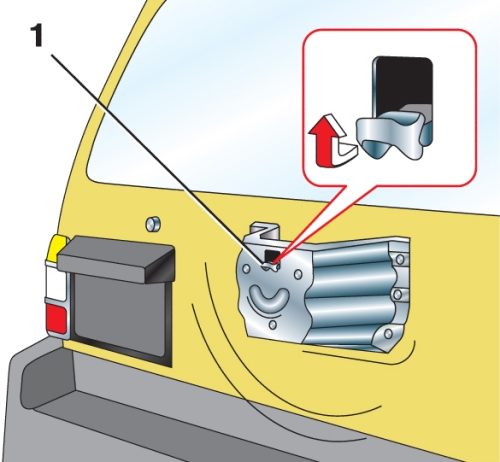

Когда на крючке (1) нет запасного колеса, вытащите крючок и поднимите его вверх в специальное отверстие для его хранения.

1.33.1. Расположение запасного колеса, домкрата и инструментов в автомобиле

Для установки снятого колеса.
Опустите крючок крепления запасного колеса и установите на него снятое колесо.

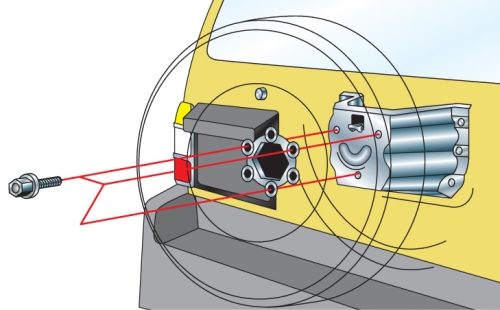

Совместите отверстия для болтов в колесе с отверстиями на крепежном кронштейне и вставьте болты крепления запасного колеса.

Предупреждение
Перед установкой колеса автомобиля на крепежный кронштейн запасного колеса, проверьте, чтобы крючок крепления запасного колеса был опущен.

1.33.1. Расположение запасного колеса, домкрата и инструментов в автомобиле

При помощи гайковерта затяните болты  крепления колеса.
Для установки замка на один из болтов, установите замок со  вставленным ключом на головку болта как  можно дальше. Затем, замкните замок,  достав из него ключ.

Предупреждение
Запасное колесо должно быть надежно закреплено при движении автомобиля. При установке запасного колеса вместо спущенного колеса, установите спущенное колесо на кронштейн крепления запасного колеса и надежно закрутите крепежные гайки.

Поддомкрачивание и замена колеса

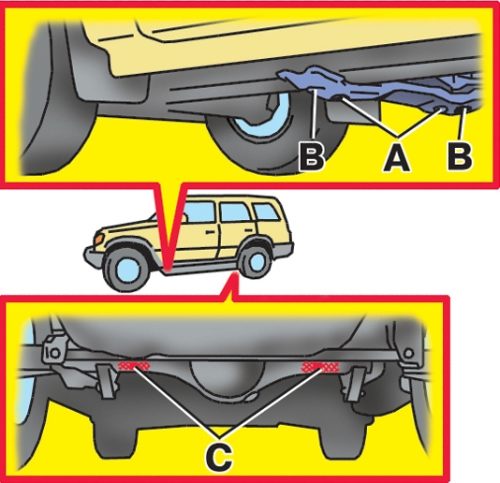

Точки установки домкрата
1.33.1. Расположение запасного колеса, домкрата и инструментов в автомобиле

А. Передняя точка установки домкрата

Если подъема автомобиля при установке домкрата в точке А недостаточно, используйте точку В.

С. Задняя точка установки домкрата

Перед установкой автомобиля на домкрат, поставьте автомобиль на стояночный тормоз.
На автомобилях с механической коробкой передач переведите рычаг переключения передач в положение нейтральной передачи. На автомобилях с автоматической коробкой передач включите парковочную передачу Р и поверните ключ в замке зажигания в положение LOCK.

Установите домкрат под одной из точек для установки домкрата, показанных на рисунке.
Используйте точку установки домкрата, ближайшую к заменяемому колесу, или к колесу, на которое необходимо установить цепи для улучшения сцепления с дорогой.

Предупреждение
Проверьте, чтобы домкрат был установлен на плотной поверхности.
