10.2.7. Нижний рычаг подвески и замена втулок

ОБЩИЕ СВЕДЕНИЯ

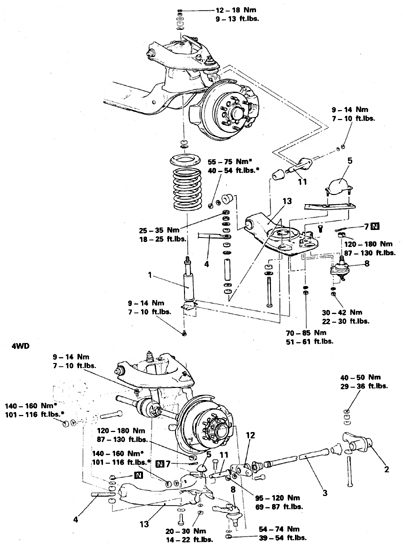

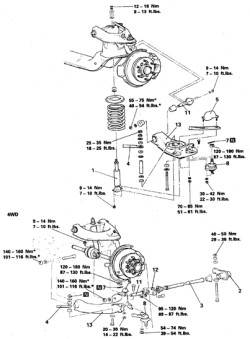

Нижний рычаг подвески
10.2.7. Нижний рычаг подвески и замена втулок

1. Амортизатор
2, 12. Рычаг торсиона
3. Торсион
4. Штанга стабилизатора
5. Буфер
7. Шплинт
8. Шижняя шаровая опора
11. Ось рычага
13. Нижний рычаг

Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите передок автомобиля, снимите колесо и грязеотражатель.
2. Снимите торсион в сборе с рычагом (см. подраздел 10.2.1).
3. Отсоедините от рычага амортизатор и штангу стабилизатора.
4. Расшплинтуйте гайку и выпрессуйте нижнюю шаровую опору съемником МВ990809-01 или эквивалентным.
5. Отверните болты оси и снимите рычаг.

Порядок замены втулок
ПОРЯДОК ВЫПОЛНЕНИЯ

10.2.7. Нижний рычаг подвески и замена втулок

10.2.7. Нижний рычаг подвески и замена втулок

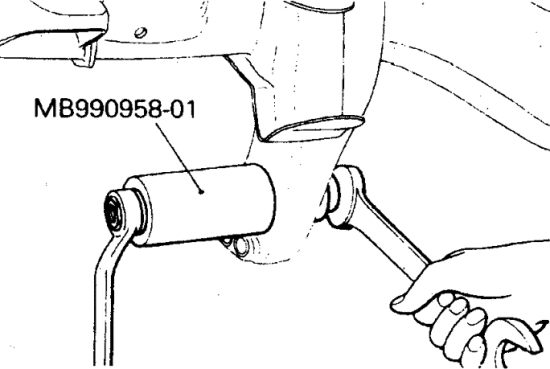

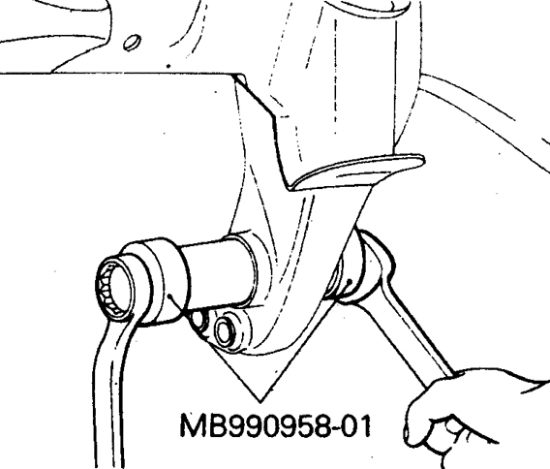

1. Приспособлением МВ990958-01 выпрессуйте втулки (слева) из кронштейна рамы и запрессуйте новые (справа). При удалении левой втулки снимите редуктор передней оси.

10.2.7. Нижний рычаг подвески и замена втулок

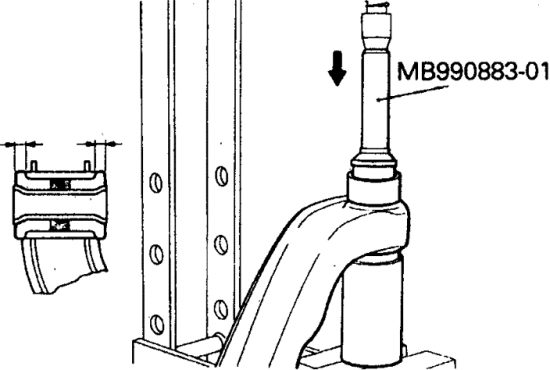

2. Приспособлением МВ990883-01 выпрессуйте втулки из рычага подвески.
3. Смочите мыльным раствором новую втулку и запрессуйте. Втулка должна выступать одинаково с обеих сторон.
4. Далее установите рычаг в обратном порядке. Гайку шаровой опоры затяните с моментом 120–180 Н.м.
5. Все соединения затяните с определенными моментами.
