10.3.4. Задний стабилизатор поперечной устойчивости

ОБЩИЕ СВЕДЕНИЯ

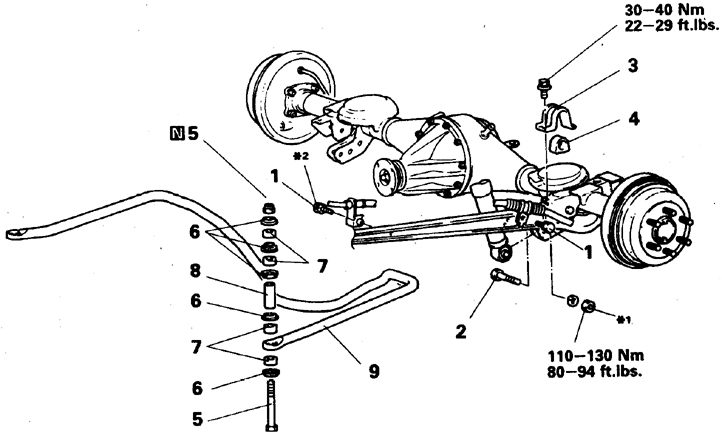

Задний стабилизатор поперечной устойчивости (1989-91)

1. Болт троса ручного тормоза

2. Болты крепления амортизатора

3. Хомут

4, 7, 9. Втулка

5. Болт и гайка стойки стабилизатора

6. Колпачок

8. Втулка

N – заменить

*1 – затянуть после опускания автомобиля

*2 – только для а/м с 4-дверным кузовом

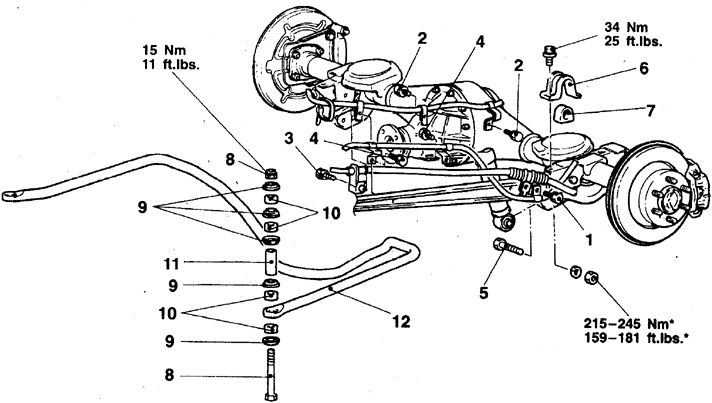

Задний стабилизатор поперечной устойчивости (1992-98)

1,3. Болт троса ручного тормоза

2. Болт скобы крепления проводки

4. Болт крепления датчика скорости (на а/м с ABS-системой)

5. Болты крепления амортизатора

6. Кронштейн

7. Втулка

8. Болт и гайка стойки стабилизатора

9. Колпачок

10. Резиновая втулка

11. Втулка стойки

12. Стабилизатор

* – затянуть после опускания автомобиля

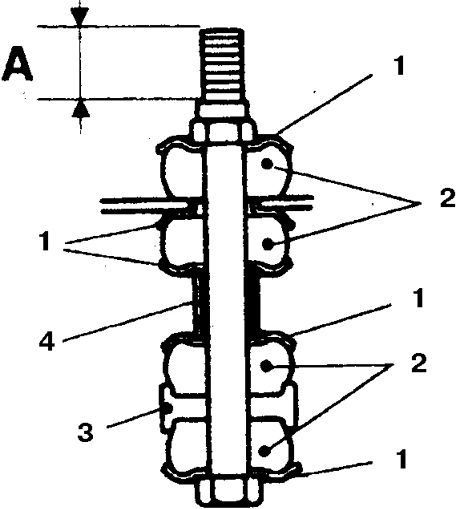

Порядок установки шайб и втулок на стойке стабилизатора

1. Колпачок

2. Резиновые втулки

3. Стабилизатор

4. Втулка стойки

АВТОМОБИЛИ С ПРУЖИНАМИ ЗАДНЕГО МОСТА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите заднюю часть автомобиля, снимите колеса и отсоедините трос ручного тормоза.

2. Отверните болт скобы проводки и датчика скорости (на части автомобилей).

3. Установите под задний мост подставки и отверните болты нижних креплений амортизаторов.

4. Снимите кронштейны стабилизатора.

5. Отверните гайки и снимите шайбы и втулки, обратив внимание на расположение этих деталей.

6. Осторожно опустите мост, следя за тем, чтобы не выпали пружины и не сдеформировалась трубка тормоза, снимите стабилизатор с правой стороны.

7. Установка выполняется в обратном порядке.

8. Затяните соединения с определенными моментами. Гайку стойки стабилизатора затяните на 15–17 мм от торца стойки.
