10.4.11. Насос гидроусилителя

ОБЩИЕ СВЕДЕНИЯ

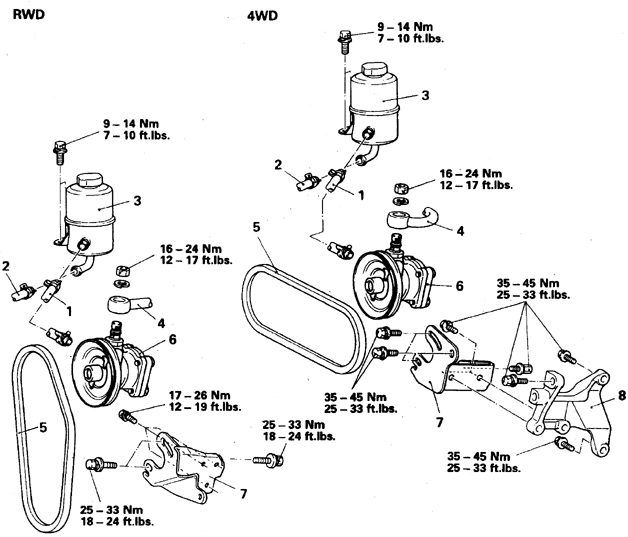

Бачок и насос гидроусилителя (1983-89)

Бачок

1,2. Шланги

3. Бачок

Насос

1, 2, 4. Шланги

5. Ремень

6. Насос

7, 8. Кронштейны насоса

Насос гидроусилителя (1990-98)

1. Крышка насоса

2. Ремень

3, 4. Шланги

5. Кольцо

6. Разъем датчика давления (кроме 12-клапанных двигателей 3,0 л с МКПП)

7. Насос

8, 9. Кронштейны насоса

10. Стока

11. Кронштейн натяжителя

12. Ролик натяжителя

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.

2. Снимите бачок, отсоедините нижний шланг и слейте жидкость.

3. Если будет сниматься шкив, то отпустите болты шкива.

4. Отпустите болты крепления насоса и снимите ремень.

5. На 24-клапанном двигателе 3,0 л и двигателе 3,5 л ремень снимите, отпустив болт натяжителя.

6. Проверните насос от руки и удалите остатки жидкости.

7. Отсоедините от насоса шланги, выверните болты и снимите насос.

8. Установка выполняется в обратном порядке.

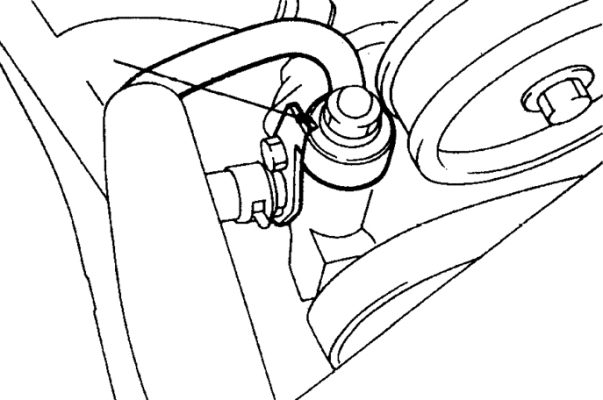

9. При установке напорного шланга паз должен быть определенным образом сориентирован.

10. Проверьте состояние трубок.

11. Затяните все соединения с определенными моментами.

12. Залейте жидкость и удалите воздух из гидроусилителя.
