10.4.3. Замок зажигания

ОБЩИЕ СВЕДЕНИЯ

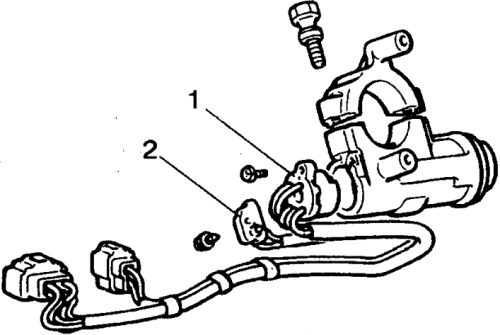

Замок зажигания в сборе
10.4.3. Замок зажигания

1. Замок зажигания
2. Переключатель напоминающего сигнала

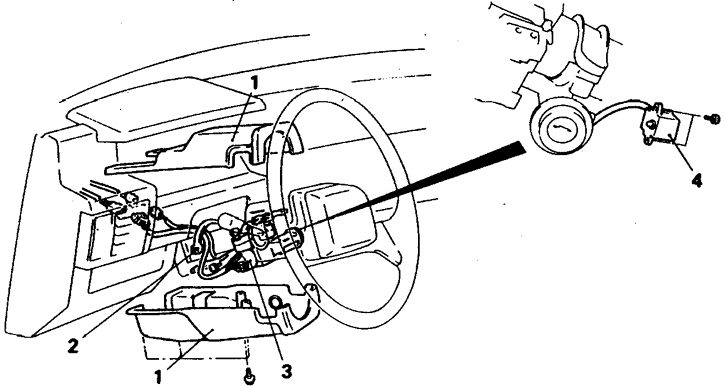

Порядок снятия замка зажигания
10.4.3. Замок зажигания

1. Кожух
2. Обвязка
3. Замок зажигания
4. Переключатель напоминающего сигнала

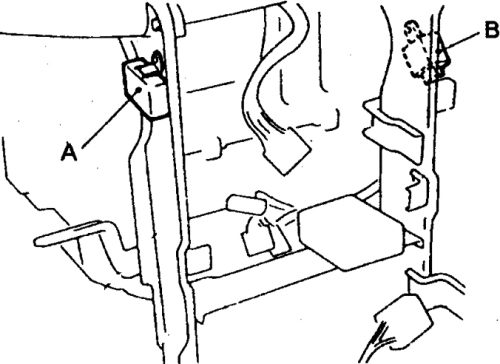

Таймер освещения гнезда замка (В) и напоминающий звуковой сигнал (А)
10.4.3. Замок зажигания

Порядок снятия-установки одинаков для всех автомобилей. На а/м 1992-98 гг. дополнительно предусмотрены кольцо подсветки гнезда замка, таймер и напоминающий звуковой сигнал (смонтированы соответственно на замке, правой и левой усилительных кронштейнах перегородки салона).

Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. На а/м 1992-98 гг. снимите нижнюю облицовку передней панели салона.
3. Снимите оба кожуха рулевой колонки.
4. Удалите обвязку проводки, отсоедините разъем замка зажигания через отверстие в рулевой колонке.
5. Отверните 2 винта крепления переключателя напоминания об оставленном ключе и снимите замок зажигания.
6. Установка выполняется в обратном порядке.

Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините разъем и проверьте цепь между выводами замка зажигания в соответствии со схемой и таблицей.
2. Если контакты не замыкаются в соответствии с таблицей, то замок зажигания замените.

Таблица для проверки замкнутости контактов замка зажигания при разных положениях ключа (1983-86)
10.4.3. Замок зажигания

Таблица для проверки замкнутости контактов замка зажигания при разных положениях ключа (1987-91)
10.4.3. Замок зажигания

Таблица для проверки замкнутости контактов замка зажигания при разных положениях ключа (1992-98)
10.4.3. Замок зажигания
