11.12.2. Суппорт тормоза

ОБЩИЕ СВЕДЕНИЯ

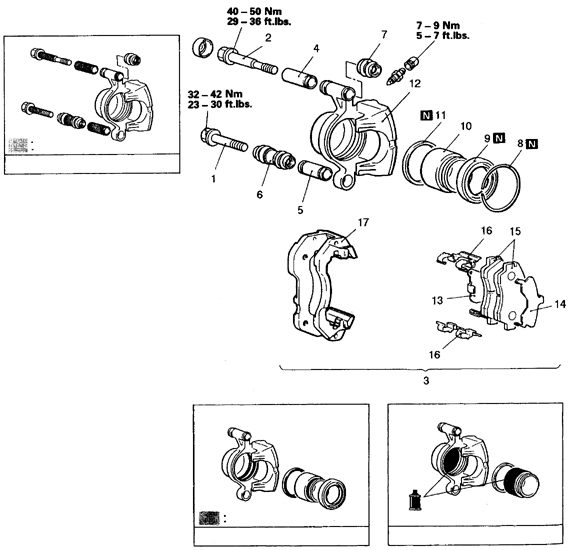

Суппорт переднего тормоза (на вставках указаны места смазки перед сборкой)
11.12.2. Суппорт тормоза
1. Палец
2. Ось
3. Суппорт в сборе
4, 5. Втулка
6, 7, 9. Чехол
8. Кольцо
10. Поршень
11. Уплотнитель
12. Корпус
13, 14. Пластины
15. Колодки
16. Скоба
17. Кронштейн суппорта

Для смазки используется состав из ремкомплекта.

Описываемая процедура применима также к 2-цилиндровому суппорту автомобилей 1992-98 гг.

Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите передок автомобиля и снимите колесо.
2. Удалите часть жидкости из бачка.

11.12.2. Суппорт тормоза

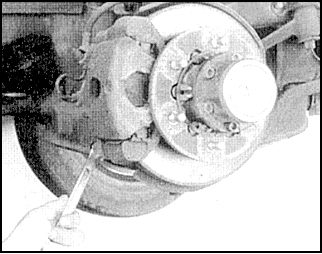

3. Отсоедините и заглушите шланг.

11.12.2. Суппорт тормоза

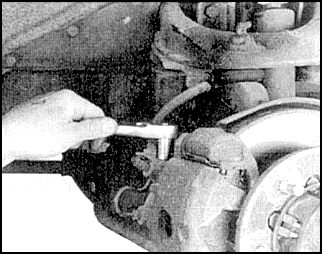

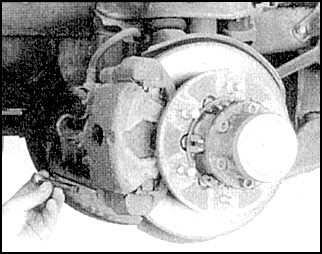

4. Отверните болты крепления (пальцы) суппорта.

11.12.2. Суппорт тормоза

5. Достаньте пальцы суппорта и храните их в чистом контейнере.

11.12.2. Суппорт тормоза

6. Снимите суппорт.

11.12.2. Суппорт тормоза

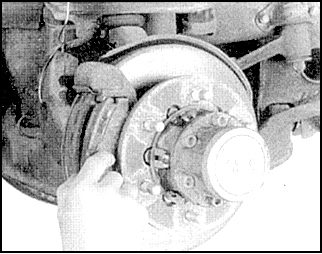

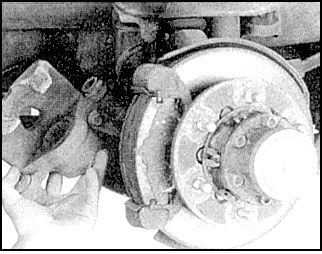

7. Снимите наружную колодку.

11.12.2. Суппорт тормоза

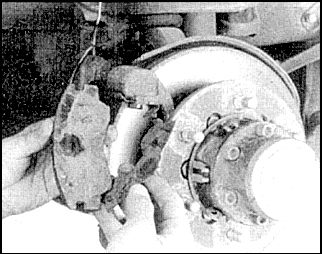

8. Снимите пластину колодки.

11.12.2. Суппорт тормоза

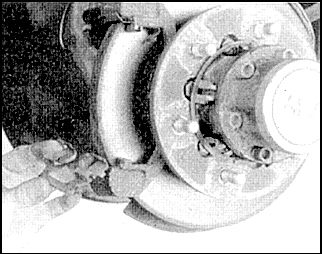

9. Снимите внутреннюю колодку.

11.12.2. Суппорт тормоза

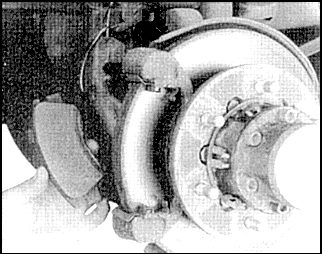

10. Снимите верхнюю и нижнюю скобы.
11. Установка выполняется в обратном порядке с учетом следующего.
12. Утопите поршень в цилиндр.
13. Затяните соединения со следующими моментами: болты суппорта – 32–42 Н.м. (нижний) и 40–50 Н.м. (верхний), штуцер шланга – 17 Н.м.
14. Удалите воздух из гидропривода.

Разборка
ПОРЯДОК ВЫПОЛНЕНИЯ

11.12.2. Суппорт тормоза

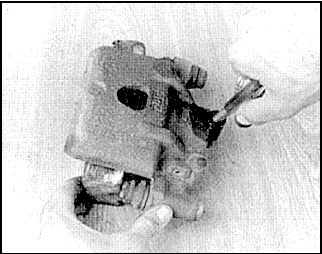

1. Удалите стопорное кольцо чехла поршня.
2. Снимите чехол.

11.12.2. Суппорт тормоза

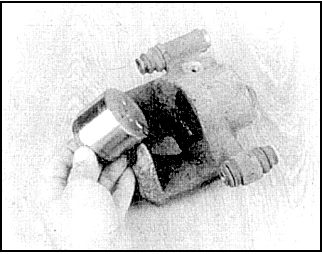

3. Осторожно удалите поршни сжатым воздухом.
4. Осторожно достаньте из цилиндра манжету.

11.12.2. Суппорт тормоза

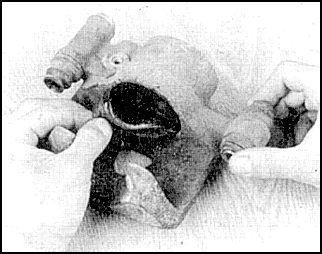

5. Проверьте состояние поршней.
6. Проверьте состояние внутренней поверхности цилиндра.
7. При обнаружении коррозии и заметных повреждений детали замените. В ремкомплект суппорта входят уплотнители и поршень (поставляется также в отдельности), а также смазка для пальцев суппорта.
8. Сборка выполняется в обратном порядке.
9. Замените все уплотнители.

11.12.2. Суппорт тормоза

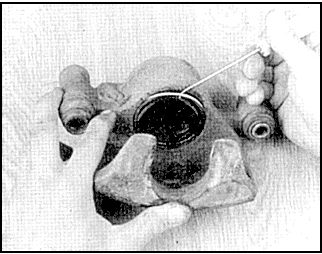

10. Удалите чехол поршня.

11.12.2. Суппорт тормоза

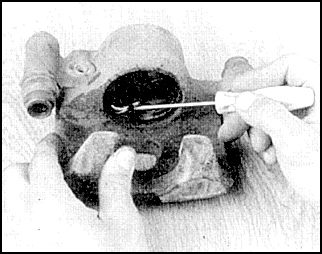

11. Извлеките уплотнитель поршня.
12. Смажьте пальцы суппорта составом из ремкомплекта. Поршень смажьте тормозной жидкостью.
